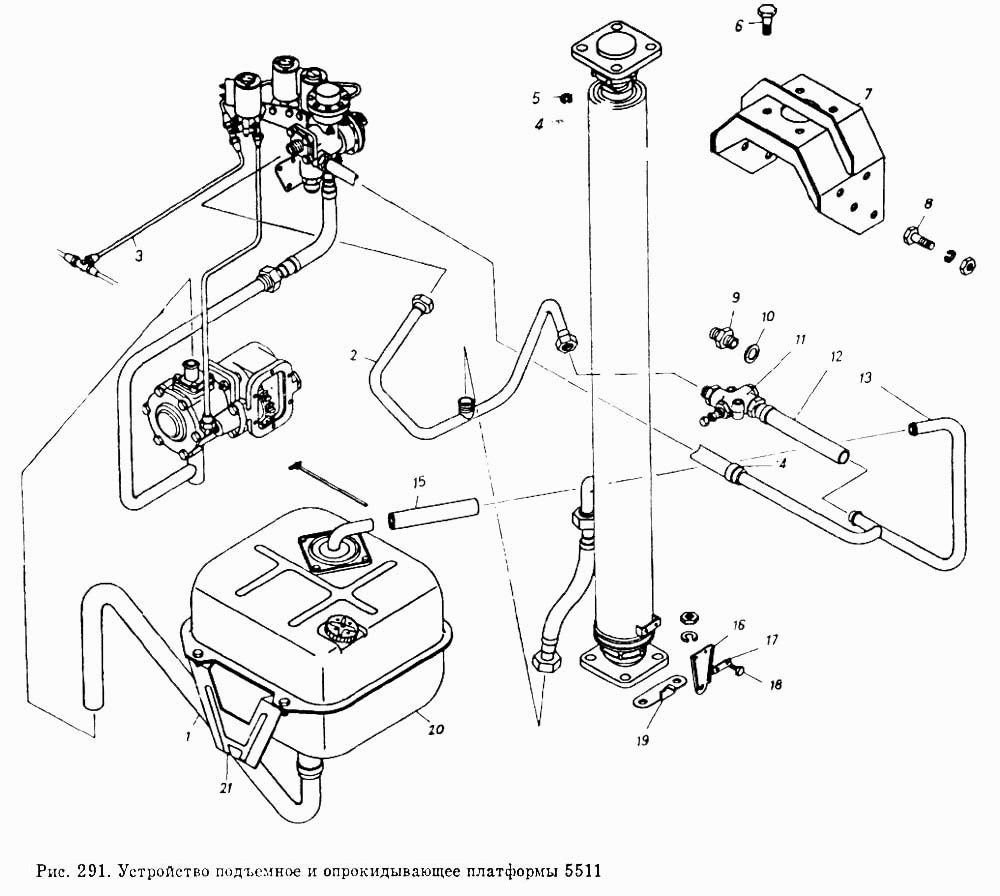

Підйомно-перекидна платформа 5511
100%
Назва деталі
Електропневмоклапан у зборі (тропічний варіант)
Заводський номер
532007-3721500
Кількість на модель
№
Назва деталі
Трійник вкрутний
Заводський номер
5511-8606062-01
Кількість на модель
№
Назва деталі
Прохідний трійник (з коробкою передач моделі 14)
Заводський номер
403018
Кількість на модель
№
Назва деталі
Труба (з коробкою передач моделі 15)
Заводський номер
5511-8609130-50
Кількість на модель
№
Назва деталі
Труба (тропічний варіант, коробка передач моделі 14)
Заводський номер
551107-8609130-40
Кількість на модель
№
Назва деталі
Труба (тропічний варіант, з коробкою передач моделі 14)
Заводський номер
551107-8609130-50
Кількість на модель
№
Назва деталі
Труба високого тиску (тропічний варіант)
Заводський номер
551107-8609170-10
Кількість на модель
№
Назва деталі
Труба низького тиску в зборі (тропічний варіант)
Заводський номер
551107.8609152-10
Кількість на модель
№
Назва деталі
Трубка
Заводський номер
5511-8606016-30
Кількість на модель
№
Назва деталі
Трубка
Заводський номер
5511-8606021
Кількість на модель
№
Назва деталі
Повітропровід у зборі
Заводський номер
5511-8606020
Кількість на модель
№
Назва деталі
Пружинна шайба
Заводський номер
1/05168/70
Кількість на модель
№
Назва деталі
Клапан з електромагнітом
Заводський номер
5320-3721500
Кількість на модель
№
Назва деталі
Трійник врізний (з коробкою передач моделі 15)
Заводський номер
5511-8606062
Кількість на модель
№
Назва деталі
Рукав (тропічний варіант)
Заводський номер
551107-8609116
Кількість на модель
№
Назва деталі
Конусна муфта
Заводський номер
864815
Кількість на модель
№
Назва деталі
Масляний бак у зборі (тропічний варіант)
Заводський номер
551107-8608010-02
Кількість на модель
№
Назва деталі
Блок управління в зборі
Заводський номер
5511-8607003
Кількість на модель
№
Назва деталі
Блок управління в зборі
Заводський номер
551107-8607003
Кількість на модель
№
Назва деталі
Болт TEM10x 1,25-6gx20
Заводський номер
1/59705/21
Кількість на модель
№
Назва деталі
Болт TEM10x1,25-6gx25
Заводський номер
1/59707/21
Кількість на модель
№
Назва деталі
Гайка
Заводський номер
1/21647/11
Кількість на модель
№
Назва деталі
Накидна гайка М14х1,5-6Н
Заводський номер
864811
Кількість на модель
№
Назва деталі
Кожух у зборі
Заводський номер
5511-8607105
Кількість на модель
№
Назва деталі
Кожух у зборі
Заводський номер
551107-8607105
Кількість на модель
№
Назва деталі
Кронштейн
Заводський номер
5511-8608095
Кількість на модель
№
Назва деталі
Кронштейн (тропічний варіант)
Заводський номер
551107-8608094
Кількість на модель
№
Назва деталі
Кронштейн (тропічний варіант)
Заводський номер
551107-8608095
Кількість на модель
№
Назва деталі
Кронштейн гідроциліндра (тропічний варіант)
Заводський номер
551107.8504130
Кількість на модель
№
Назва деталі
Труба (з коробкою передач моделі 14)
Заводський номер
5511-8609130-40
Кількість на модель
№
1
Назва деталі
Труба високого тиску
Заводський номер
5511-8609170-10
Кількість на модель
№
2
Назва деталі
Повітропровід у зборі
Заводський номер
5511-8606015-30
Кількість на модель
№
3
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
1/21641/11
Кількість на модель
№
4
Назва деталі
Пружинна шайба
Заводський номер
1/05172/71
Кількість на модель
№
5
Назва деталі
Болт M16x1,5x50
Заводський номер
1/58405/21
Кількість на модель
№
6
Назва деталі
Кронштейн гідроциліндра
Заводський номер
5511.8504130
Кількість на модель
№
7
Назва деталі
Болт M16x1,5-6gx35
Заводський номер
1/13762/21
Кількість на модель
№
8
Назва деталі
Штуцер
Заводський номер
5511-8607033
Кількість на модель
№
9
Назва деталі
Кільце
Заводський номер
021-025-25-2-2
Кількість на модель
№
10
Назва деталі
Обмежувальний клапан у зборі
Заводський номер
5511-8614010
Кількість на модель
№
11
Назва деталі
Штуцер
Заводський номер
5511-8607048
Кількість на модель
№
12
Назва деталі
Труба низького тиску в зборі
Заводський номер
5511-8609152-10
Кількість на модель
№
13
Назва деталі
Хомут кріплення з'єднувальних муфт у зборі
Заводський номер
1/02906/90
Кількість на модель
№
14
Назва деталі
Рукав
Заводський номер
5511-8609116
Кількість на модель
№
15
Назва деталі
За лаштунками
Заводський номер
5511-8600034
Кількість на модель
№
16
Назва деталі
Стопорна пластина
Заводський номер
5511-8600030
Кількість на модель
№
17
Назва деталі
Болт M10x1,25-6gx16
Заводський номер
1/59703/21
Кількість на модель
№
18
Назва деталі
Обмежувач
Заводський номер
5511-8600031
Кількість на модель
№
19
Назва деталі
Масляний бак у зборі
Заводський номер
5511-8608010-02
Кількість на модель
№
20
Назва деталі
Кронштейн
Заводський номер
5511-8608094
Кількість на модель
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Електропневмоклапан у зборі (тропічний варіант) | 532007-3721500 | |||||||
| Трійник вкрутний | 5511-8606062-01 | |||||||
| Прохідний трійник (з коробкою передач моделі 14) | 403018 | |||||||
| Труба (з коробкою передач моделі 15) | 5511-8609130-50 | |||||||
| Труба (тропічний варіант, коробка передач моделі 14) | 551107-8609130-40 | |||||||
| Труба (тропічний варіант, з коробкою передач моделі 14) | 551107-8609130-50 | |||||||
| Труба високого тиску (тропічний варіант) | 551107-8609170-10 | |||||||
| Труба низького тиску в зборі (тропічний варіант) | 551107.8609152-10 | |||||||
| Трубка | 5511-8606016-30 | |||||||
| Трубка | 5511-8606021 | |||||||
| Повітропровід у зборі | 5511-8606020 | |||||||
| Пружинна шайба | 1/05168/70 | |||||||
| Клапан з електромагнітом | 5320-3721500 | |||||||
| Трійник врізний (з коробкою передач моделі 15) | 5511-8606062 | |||||||
| Рукав (тропічний варіант) | 551107-8609116 | |||||||
| Конусна муфта | 864815 | |||||||
| Масляний бак у зборі (тропічний варіант) | 551107-8608010-02 | |||||||
| Блок управління в зборі | 5511-8607003 | |||||||
| Блок управління в зборі | 551107-8607003 | |||||||
| Болт TEM10x 1,25-6gx20 | 1/59705/21 | |||||||
| Болт TEM10x1,25-6gx25 | 1/59707/21 | |||||||
| Гайка | 1/21647/11 | |||||||
| Накидна гайка М14х1,5-6Н | 864811 | |||||||
| Кожух у зборі | 5511-8607105 | |||||||
| Кожух у зборі | 551107-8607105 | |||||||
| Кронштейн | 5511-8608095 | |||||||
| Кронштейн (тропічний варіант) | 551107-8608094 | |||||||
| Кронштейн (тропічний варіант) | 551107-8608095 | |||||||
| Кронштейн гідроциліндра (тропічний варіант) | 551107.8504130 | |||||||
| 1 | Труба (з коробкою передач моделі 14) | 5511-8609130-40 | 1 | |||||
| 2 | Труба високого тиску | 5511-8609170-10 | 2 | |||||
| 3 | Повітропровід у зборі | 5511-8606015-30 | 3 | |||||
| 4 | Гайка М16х1,5-6Н | 1/21641/11 | 4 | |||||
| 5 | Пружинна шайба | 1/05172/71 | 5 | |||||
| 6 | Болт M16x1,5x50 | 1/58405/21 | 6 | |||||
| 7 | Кронштейн гідроциліндра | 5511.8504130 | 7 | |||||
| 8 | Болт M16x1,5-6gx35 | 1/13762/21 | 8 | |||||
| 9 | Штуцер | 5511-8607033 | 9 | |||||
| 10 | Кільце | 021-025-25-2-2 | 10 | |||||
| 11 | Обмежувальний клапан у зборі | 5511-8614010 | 11 | |||||
| 12 | Штуцер | 5511-8607048 | 12 | |||||
| 13 | Труба низького тиску в зборі | 5511-8609152-10 | 13 | |||||
| 14 | Хомут кріплення з'єднувальних муфт у зборі | 1/02906/90 | 14 | |||||
| 15 | Рукав | 5511-8609116 | 15 | |||||
| 16 | За лаштунками | 5511-8600034 | 16 | |||||
| 17 | Стопорна пластина | 5511-8600030 | 17 | |||||
| 18 | Болт M10x1,25-6gx16 | 1/59703/21 | 18 | |||||
| 19 | Обмежувач | 5511-8600031 | 19 | |||||
| 20 | Масляний бак у зборі | 5511-8608010-02 | 20 | |||||
| 21 | Кронштейн | 5511-8608094 | 21 |
