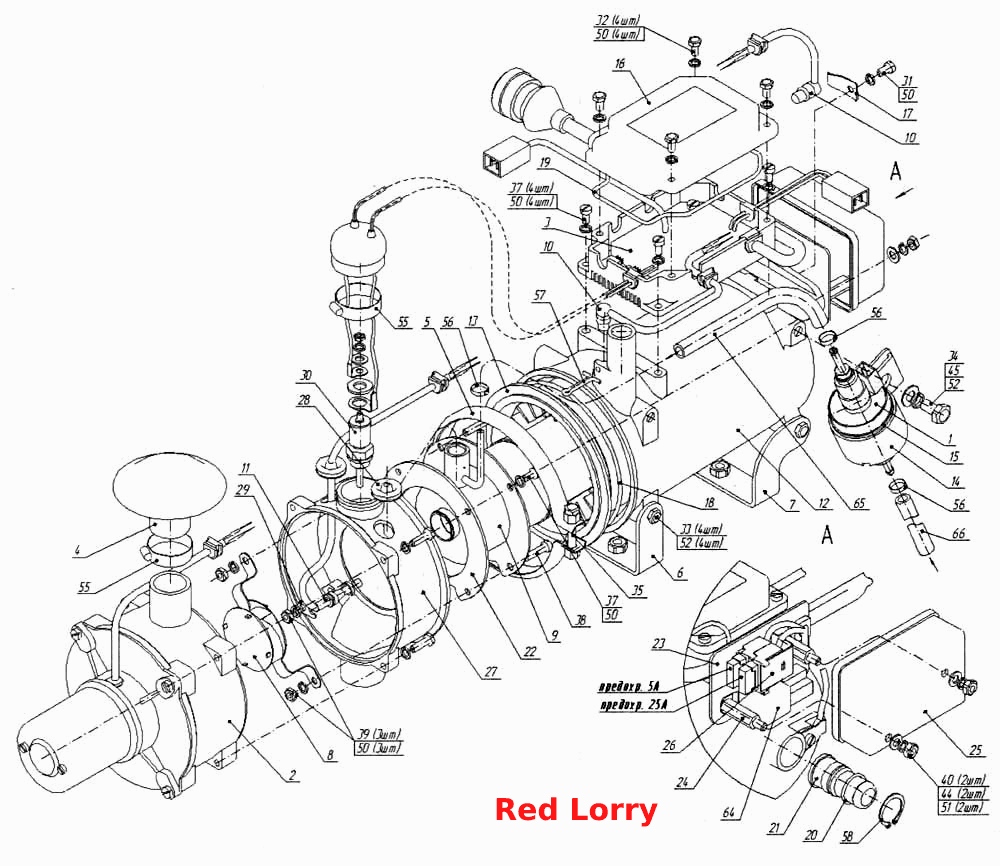

Комплектація нагрівача 14ТС-10
100%
Назва деталі
Паливний нанос
Заводський номер
10ТС.451.02.00.00.000
Кількість на модель
1
№
1
Назва деталі
Повітронагнітач
Заводський номер
10ТС.451.01.02.00.000
Кількість на модель
1
№
2
Назва деталі
Блок управління
Заводський номер
14ТС.451.01.03.00.000
Кількість на модель
1
№
3
Назва деталі
Повітрозабірник
Заводський номер
10ТС.451.01.04.00.000
Кількість на модель
1
№
4
Назва деталі
Хомут
Заводський номер
10ТС.451.01.05.00.000
Кількість на модель
1
№
5
Назва деталі
Правий кронштейн
Заводський номер
14ТС.451.01.05.00.000
Кількість на модель
1
№
6
Назва деталі
Лівий кронштейн
Заводський номер
14ТС.451.01.06.00.000
Кількість на модель
1
№
7
Назва деталі
Вихор
Заводський номер
10ТС.451.01.01.05.000
Кількість на модель
1
№
8
Назва деталі
Камера згоряння
Заводський номер
10ТС.451.01.01.01.000
Кількість на модель
1
№
9
Назва деталі
Датчики температури та перегріву
Заводський номер
14ТС.451.01.07.00.000
Кількість на модель
2
№
10
Назва деталі
Індикатор полум'я
Заводський номер
10ТС.451.01.09.00.000
Кількість на модель
1
№
11
Назва деталі
Корпус
Заводський номер
10ТС.451.01.00.00.001
Кількість на модель
1
№
12
Назва деталі
Теплообмінник
Заводський номер
10ТС.451 01.00.00.002
Кількість на модель
1
№
13
Назва деталі
Хомут (для паливного насоса)
Заводський номер
10ТС.451 00.00.00.004
Кількість на модель
1
№
14
Назва деталі
Амортизатор
Заводський номер
10ТС.451 01.00.00.005
Кількість на модель
1
№
15
Назва деталі
Кришка електронного блоку
Заводський номер
10ТС.451.01.12.00.005
Кількість на модель
1
№
16
Назва деталі
Притиск
Заводський номер
10ТС.451 01.00.00.006
Кількість на модель
1
№
17
Назва деталі
Кільце
Заводський номер
10ТС.451 01.00.00.012
Кількість на модель
1
№
18
Назва деталі
Кільце
Заводський номер
10ТС.451 01.00.00.012-01
Кількість на модель
1
№
19
Назва деталі
Кільце
Заводський номер
10ТС.451 01.00.00.012-03
Кількість на модель
1
№
20
Назва деталі
Штуцер
Заводський номер
14ТС.451.01.00.00.003
Кількість на модель
1
№
21
Назва деталі
Прокладка (для камери згоряння)
Заводський номер
10ТС.451 01.00.00.004
Кількість на модель
1
№
22
Назва деталі
Пластина
Заводський номер
14ТС.451.01.00.00.006
Кількість на модель
1
№
23
Назва деталі
Стійка
Заводський номер
14ТС.451.01.00.00.007
Кількість на модель
2
№
24
Назва деталі
Кожух
Заводський номер
14ТС.451.01.00.00.008
Кількість на модель
1
№
25
Назва деталі
Притиск
Заводський номер
14ТС.451.01.00.00.009
Кількість на модель
1
№
26
Назва деталі
Перехідник
Заводський номер
10ТС.451 01.01.00.001
Кількість на модель
1
№
27
Назва деталі
Ущільнення
Заводський номер
10ТС.451 01.00.00.010
Кількість на модель
1
№
28
Назва деталі
Притиск індикатора полум'я
Заводський номер
10ТС.451 01.00.00.008
Кількість на модель
1
№
29
Назва деталі
Свічка
Заводський номер
СН-06
Кількість на модель
1
№
30
Назва деталі
Болт M7805-705×__NT__3__ ГОСТ 8
Заводський номер
Болт М5х8 ГОСТ7805-70
Кількість на модель
1
№
31
Назва деталі
Болт M7805-705×__NT__3__ ГОСТ 12
Заводський номер
Болт М5х12 ГОСТ7805-70
Кількість на модель
4
№
32
Назва деталі
Болт M7798-708×__NT__3__ ГОСТ 16
Заводський номер
Болт М8х16 ГОСТ7798-70
Кількість на модель
4
№
33
Назва деталі
Болт M7798-708×__NT__3__ ГОСТ 20
Заводський номер
Болт М8х20 ГОСТ7798-70
Кількість на модель
1
№
34
Назва деталі
Болт M7798-708×__NT__3__ ГОСТ 45
Заводський номер
Болт М8х45 ГОСТ7798-70
Кількість на модель
1
№
35
Назва деталі
Гвинт М5х12 ГОСТ17473-80
Заводський номер
Винт М5х12 ГОСТ17473-80
Кількість на модель
4
№
37
Назва деталі
Гвинт М5х25 ГОСТ17473-80
Заводський номер
Винт М5х25 ГОСТ17473-80
Кількість на модель
3
№
38
Назва деталі
Гайка М5 ГОСТ5915-70
Заводський номер
Гайка М5 ГОСТ5915-70
Кількість на модель
3
№
39
Назва деталі
Гайка М6 ГОСТ 5915-70
Заводський номер
Гайка М6 ГОСТ 5915-70
Кількість на модель
3
№
40
Назва деталі
Плоска шайба, діаметр6 ГОСТ11371-78
Заводський номер
Шайба плоская диаметр6 ГОСТ11371-78
Кількість на модель
3
№
44
Назва деталі
Плоска шайба, діаметр8 ГОСТ11371-78
Заводський номер
Шайба плоская диаметр8 ГОСТ11371-78
Кількість на модель
3
№
45
Назва деталі
Пружинна шайба
Заводський номер
Шайба пружинная
Кількість на модель
4
№
50
Назва деталі
Молюск 25x40
Заводський номер
Хомут 25х40
Кількість на модель
1
№
55
Назва деталі
Затискач AVA mini 9/9
Заводський номер
Хомут АВА mini 9/9
Кількість на модель
3
№
56
Назва деталі
Шплінт 3.2х32-003 ГОСТ 397-66
Заводський номер
Шплинт 3.2х32-003 ГОСТ 397-66
Кількість на модель
1
№
57
Назва деталі
Кільце С23 ГОСТ13942-86
Заводський номер
Кольцо С23 ГОСТ13942-86
Кількість на модель
1
№
58
Назва деталі
Реле
Заводський номер
Реле 901.3747
Кількість на модель
1
№
64
Назва деталі
Гумовий рукав 5Х10 ГОСТ 10362-76 L=250 мм
Заводський номер
Рукав резиновый 5Х10 ГОСТ 10362-76 L=250 мм
Кількість на модель
1
№
65
Назва деталі
Гумовий рукав 5Х10 ГОСТ 10362-76 L=400 мм
Заводський номер
Рукав резиновый 5Х10 ГОСТ 10362-76 L=400 мм
Кількість на модель
1
№
66
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Паливний нанос | 10ТС.451.02.00.00.000 | 1 | 1 | 1 | |||
| 2 | Повітронагнітач | 10ТС.451.01.02.00.000 | 1 | 1 | 2 | |||
| 3 | Блок управління | 14ТС.451.01.03.00.000 | 1 | 1 | 3 | |||
| 4 | Повітрозабірник | 10ТС.451.01.04.00.000 | 1 | 1 | 4 | |||
| 5 | Хомут | 10ТС.451.01.05.00.000 | 1 | 1 | 5 | |||
| 6 | Правий кронштейн | 14ТС.451.01.05.00.000 | 1 | 1 | 6 | |||
| 7 | Лівий кронштейн | 14ТС.451.01.06.00.000 | 1 | 1 | 7 | |||
| 8 | Вихор | 10ТС.451.01.01.05.000 | 1 | 1 | 8 | |||
| 9 | Камера згоряння | 10ТС.451.01.01.01.000 | 1 | 1 | 9 | |||
| 10 | Датчики температури та перегріву | 14ТС.451.01.07.00.000 | 2 | 2 | 10 | |||
| 11 | Індикатор полум'я | 10ТС.451.01.09.00.000 | 1 | 1 | 11 | |||
| 12 | Корпус | 10ТС.451.01.00.00.001 | 1 | 1 | 12 | |||
| 13 | Теплообмінник | 10ТС.451 01.00.00.002 | 1 | 1 | 13 | |||
| 14 | Хомут (для паливного насоса) | 10ТС.451 00.00.00.004 | 1 | 1 | 14 | |||
| 15 | Амортизатор | 10ТС.451 01.00.00.005 | 1 | 1 | 15 | |||
| 16 | Кришка електронного блоку | 10ТС.451.01.12.00.005 | 1 | 1 | 16 | |||
| 17 | Притиск | 10ТС.451 01.00.00.006 | 1 | 1 | 17 | |||
| 18 | Кільце | 10ТС.451 01.00.00.012 | 1 | 1 | 18 | |||
| 19 | Кільце | 10ТС.451 01.00.00.012-01 | 1 | 1 | 19 | |||
| 20 | Кільце | 10ТС.451 01.00.00.012-03 | 1 | 1 | 20 | |||
| 21 | Штуцер | 14ТС.451.01.00.00.003 | 1 | 1 | 21 | |||
| 22 | Прокладка (для камери згоряння) | 10ТС.451 01.00.00.004 | 1 | 1 | 22 | |||
| 23 | Пластина | 14ТС.451.01.00.00.006 | 1 | 1 | 23 | |||
| 24 | Стійка | 14ТС.451.01.00.00.007 | 2 | 2 | 24 | |||
| 25 | Кожух | 14ТС.451.01.00.00.008 | 1 | 1 | 25 | |||
| 26 | Притиск | 14ТС.451.01.00.00.009 | 1 | 1 | 26 | |||
| 27 | Перехідник | 10ТС.451 01.01.00.001 | 1 | 1 | 27 | |||
| 28 | Ущільнення | 10ТС.451 01.00.00.010 | 1 | 1 | 28 | |||
| 29 | Притиск індикатора полум'я | 10ТС.451 01.00.00.008 | 1 | 1 | 29 | |||
| 30 | Свічка | СН-06 | 1 | 1 | 30 | |||
| 31 | Болт M7805-705×__NT__3__ ГОСТ 8 | Болт М5х8 ГОСТ7805-70 | 1 | 1 | 31 | |||
| 32 | Болт M7805-705×__NT__3__ ГОСТ 12 | Болт М5х12 ГОСТ7805-70 | 4 | 4 | 32 | |||
| 33 | Болт M7798-708×__NT__3__ ГОСТ 16 | Болт М8х16 ГОСТ7798-70 | 4 | 4 | 33 | |||
| 34 | Болт M7798-708×__NT__3__ ГОСТ 20 | Болт М8х20 ГОСТ7798-70 | 1 | 1 | 34 | |||
| 35 | Болт M7798-708×__NT__3__ ГОСТ 45 | Болт М8х45 ГОСТ7798-70 | 1 | 1 | 35 | |||
| 37 | Гвинт М5х12 ГОСТ17473-80 | Винт М5х12 ГОСТ17473-80 | 4 | 4 | 37 | |||
| 38 | Гвинт М5х25 ГОСТ17473-80 | Винт М5х25 ГОСТ17473-80 | 3 | 3 | 38 | |||
| 39 | Гайка М5 ГОСТ5915-70 | Гайка М5 ГОСТ5915-70 | 3 | 3 | 39 | |||
| 40 | Гайка М6 ГОСТ 5915-70 | Гайка М6 ГОСТ 5915-70 | 3 | 3 | 40 | |||
| 44 | Плоска шайба, діаметр6 ГОСТ11371-78 | Шайба плоская диаметр6 ГОСТ11371-78 | 3 | 3 | 44 | |||
| 45 | Плоска шайба, діаметр8 ГОСТ11371-78 | Шайба плоская диаметр8 ГОСТ11371-78 | 3 | 3 | 45 | |||
| 50 | Пружинна шайба | Шайба пружинная | 4 | 4 | 50 | |||
| 55 | Молюск 25x40 | Хомут 25х40 | 1 | 1 | 55 | |||
| 56 | Затискач AVA mini 9/9 | Хомут АВА mini 9/9 | 3 | 3 | 56 | |||
| 57 | Шплінт 3.2х32-003 ГОСТ 397-66 | Шплинт 3.2х32-003 ГОСТ 397-66 | 1 | 1 | 57 | |||
| 58 | Кільце С23 ГОСТ13942-86 | Кольцо С23 ГОСТ13942-86 | 1 | 1 | 58 | |||
| 64 | Реле | Реле 901.3747 | 1 | 1 | 64 | |||
| 65 | Гумовий рукав 5Х10 ГОСТ 10362-76 L=250 мм | Рукав резиновый 5Х10 ГОСТ 10362-76 L=250 мм | 1 | 1 | 65 | |||
| 66 | Гумовий рукав 5Х10 ГОСТ 10362-76 L=400 мм | Рукав резиновый 5Х10 ГОСТ 10362-76 L=400 мм | 1 | 1 | 66 |
