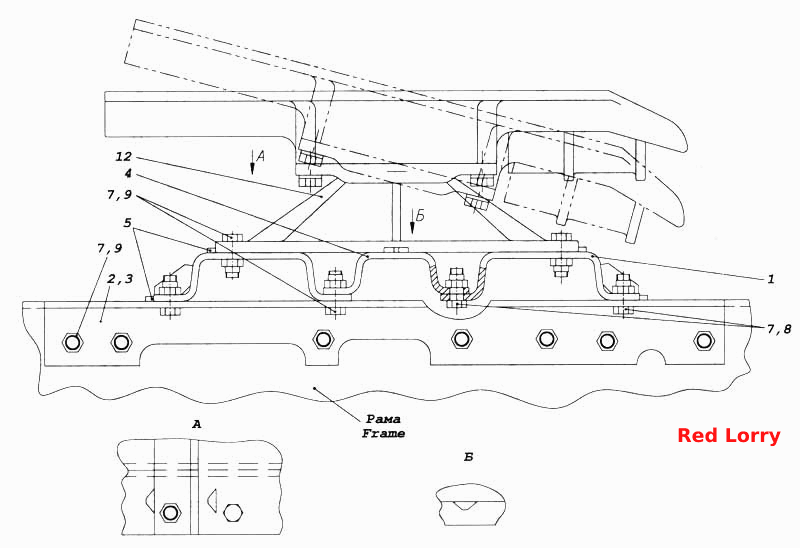

Встановлення сідельно-зчіпного пристрою
100%
Назва деталі
Встановлення сідельно-зчіпного пристрою
Заводський номер
5460-2700001-20
Кількість на модель
№
Назва деталі
Плита №1
Заводський номер
6460-2702100-12
Кількість на модель
2
№
1
Назва деталі
Правий кронштейн
Заводський номер
5460-2702182
Кількість на модель
1
№
2
Назва деталі
Лівий кронштейн
Заводський номер
5460-2702183
Кількість на модель
1
№
3
Назва деталі
Підкладка
Заводський номер
6460-2702102-12
Кількість на модель
2
№
4
Назва деталі
Опора сідла
Заводський номер
6460-2702187
Кількість на модель
10
№
5
Назва деталі
Гайка М16х1, 5
Заводський номер
251649
Кількість на модель
38
№
7
Назва деталі
Болт M16x1,25-6gx40
Заводський номер
1/13905/21
Кількість на модель
8
№
8
Назва деталі
Болт M16x1,5-6gx45
Заводський номер
1/13915/21
Кількість на модель
30
№
9
Назва деталі
Пристрій зчеплення
Заводський номер
64221-2702010-01
Кількість на модель
1
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення сідельно-зчіпного пристрою | 5460-2700001-20 | |||||||
| 1 | Плита №1 | 6460-2702100-12 | 2 | 2 | 1 | |||
| 2 | Правий кронштейн | 5460-2702182 | 1 | 1 | 2 | |||
| 3 | Лівий кронштейн | 5460-2702183 | 1 | 1 | 3 | |||
| 4 | Підкладка | 6460-2702102-12 | 2 | 2 | 4 | |||
| 5 | Опора сідла | 6460-2702187 | 10 | 10 | 5 | |||
| 7 | Гайка М16х1, 5 | 251649 | 38 | 38 | 7 | |||
| 8 | Болт M16x1,25-6gx40 | 1/13905/21 | 8 | 8 | 8 | |||
| 9 | Болт M16x1,5-6gx45 | 1/13915/21 | 30 | 30 | 9 | |||
| 12 | Пристрій зчеплення | 64221-2702010-01 | 1 | 1 | 12 |
