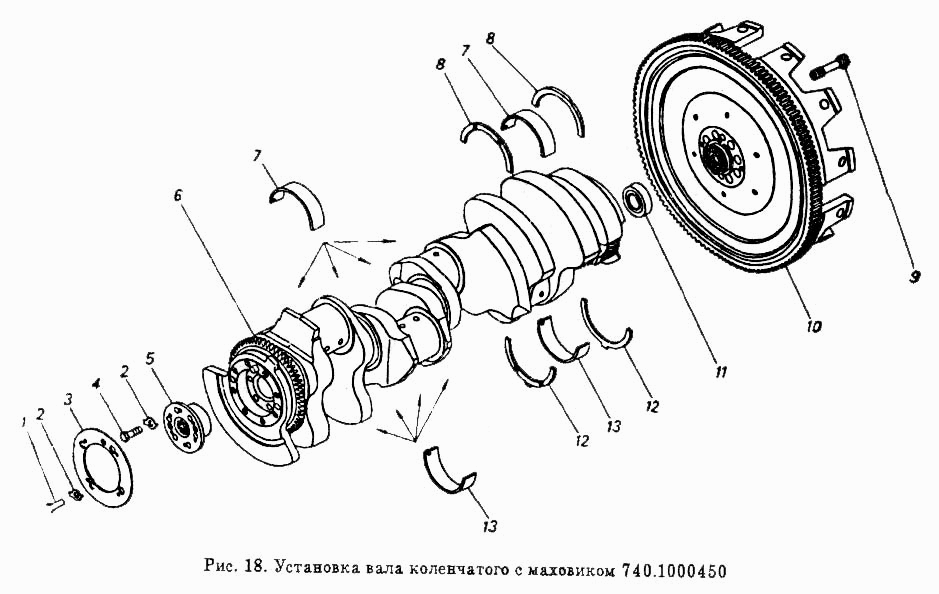

Встановлення колінчастого вала з маховиком
100%
Назва деталі
Болт TEM10x1,25-6gx25
Заводський номер
1/59707/21
Кількість на модель
4
№
1
Назва деталі
Замкова шайба
Заводський номер
870851
Кількість на модель
9
№
2
Назва деталі
Диск
Заводський номер
740-1005544
Кількість на модель
1
№
3
Назва деталі
Болт M10x1,25-6gx26
Заводський номер
740.1005106
Кількість на модель
5
№
4
Назва деталі
Напівмуфта відбору потужності
Заводський номер
740.1005534
Кількість на модель
1
№
5
Назва деталі
Колінчастий вал у зборі
Заводський номер
740.1005008
Кількість на модель
1
№
6
Назва деталі
Вкладиш верхнього підшипника колінчастого вала
Заводський номер
740.1005170
Кількість на модель
5
№
7
Назва деталі
Верхнє півкільце упорного підшипника колінчастого вала
Заводський номер
740.1005184
Кількість на модель
2
№
8
Назва деталі
Болт кріплення маховика
Заводський номер
740.1005127-10
Кількість на модель
8
№
9
Назва деталі
Маховик у зборі
Заводський номер
740.1005115-10
Кількість на модель
1
№
10
Назва деталі
Кульковий підшипник
Заводський номер
864709
Кількість на модель
1
№
11
Назва деталі
Нижнє півкільце опорного підшипника колінчастого вала
Заводський номер
740.1005183
Кількість на модель
2
№
12
Назва деталі
Нижній вкладиш підшипника колінчастого вала
Заводський номер
740.1005171
Кількість на модель
5
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт TEM10x1,25-6gx25 | 1/59707/21 | 4 | 4 | 1 | |||
| 2 | Замкова шайба | 870851 | 9 | 9 | 2 | |||
| 3 | Диск | 740-1005544 | 1 | 1 | 3 | |||
| 4 | Болт M10x1,25-6gx26 | 740.1005106 | 5 | 5 | 4 | |||
| 5 | Напівмуфта відбору потужності | 740.1005534 | 1 | 1 | 5 | |||
| 6 | Колінчастий вал у зборі | 740.1005008 | 1 | 1 | 6 | |||
| 7 | Вкладиш верхнього підшипника колінчастого вала | 740.1005170 | 5 | 5 | 7 | |||
| 8 | Верхнє півкільце упорного підшипника колінчастого вала | 740.1005184 | 2 | 2 | 8 | |||
| 9 | Болт кріплення маховика | 740.1005127-10 | 8 | 8 | 9 | |||
| 10 | Маховик у зборі | 740.1005115-10 | 1 | 1 | 10 | |||
| 11 | Кульковий підшипник | 864709 | 1 | 1 | 11 | |||
| 12 | Нижнє півкільце опорного підшипника колінчастого вала | 740.1005183 | 2 | 2 | 12 | |||
| 13 | Нижній вкладиш підшипника колінчастого вала | 740.1005171 | 5 | 5 | 13 |
