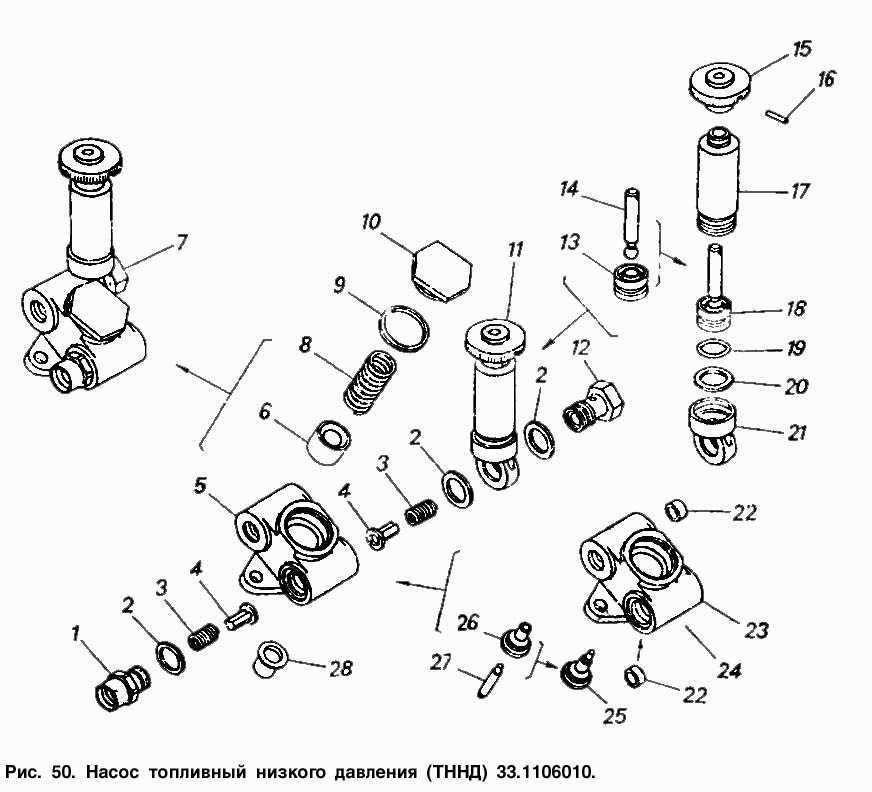

Паливний насос низького тиску (ТННД) __NT__0__
100%
Назва деталі
Корпус клапана
Заводський номер
33.1106276
Кількість на модель
1
№
1
Назва деталі
Прокладка 22х28х1
Заводський номер
1/02570/60
Кількість на модель
2
№
2
Назва деталі
Пружина клапана
Заводський номер
33.1106272
Кількість на модель
2
№
3
Назва деталі
Клапан паливного насоса
Заводський номер
33.1106264
Кількість на модель
2
№
4
Назва деталі
Корпус паливного насоса
Заводський номер
33.1106014
Кількість на модель
1
№
6
Назва деталі
Поршень
Заводський номер
236.1106228
Кількість на модель
1
№
6
Назва деталі
Паливний насос низького тиску в зборі
Заводський номер
33.1106010
Кількість на модель
1
№
7
Назва деталі
Пружина поршня
Заводський номер
33.1106232
Кількість на модель
1
№
8
Назва деталі
Прокладка 27х32х1, 5
Заводський номер
1/03033/60
Кількість на модель
1
№
9
Назва деталі
Затор
Заводський номер
33.1106234
Кількість на модель
1
№
10
Назва деталі
Ручний насос у зборі
Заводський номер
33.1106288-10
Кількість на модель
1
№
11
Назва деталі
Болт кріплення корпусу циліндра
Заводський номер
33.1106322
Кількість на модель
1
№
12
Назва деталі
Поршень
Заводський номер
33.1106300-10
Кількість на модель
1
№
13
Назва деталі
Стебло
Заводський номер
236.1106302-Б
Кількість на модель
1
№
14
Назва деталі
Рукоятка
Заводський номер
33.1106312
Кількість на модель
1
№
15
Назва деталі
Штифт 3х16
Заводський номер
258925
Кількість на модель
1
№
16
Назва деталі
Циліндр
Заводський номер
33.1106292-10
Кількість на модель
1
№
17
Назва деталі
Поршень у зборі
Заводський номер
33.1106298-10
Кількість на модель
1
№
18
Назва деталі
Ущільнювальне кільце
Заводський номер
740.1112085
Кількість на модель
1
№
19
Назва деталі
Прокладка поршня насоса
Заводський номер
33.1106306
Кількість на модель
1
№
20
Назва деталі
Корпус циліндра
Заводський номер
33.1106324
Кількість на модель
1
№
21
Назва деталі
Сідло клапана
Заводський номер
236.1106268
Кількість на модель
2
№
22
Назва деталі
Корпус
Заводський номер
33.1106016
Кількість на модель
1
№
23
Назва деталі
Корпус із сідлами в зборі
Заводський номер
33.1106013
Кількість на модель
1
№
24
Назва деталі
Шток із втулкою
Заводський номер
33.1106222
Кількість на модель
1
№
25
Назва деталі
Втулка
Заводський номер
33.1106223
Кількість на модель
1
№
26
Назва деталі
Стебло
Заводський номер
236.1106252-Б
Кількість на модель
1
№
27
Назва деталі
Захисний чохол
Заводський номер
33.1106904
Кількість на модель
1
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус клапана | 33.1106276 | 1 | 1 | 1 | |||
| 2 | Прокладка 22х28х1 | 1/02570/60 | 2 | 2 | 2 | |||
| 3 | Пружина клапана | 33.1106272 | 2 | 2 | 3 | |||
| 4 | Клапан паливного насоса | 33.1106264 | 2 | 2 | 4 | |||
| 6 | Корпус паливного насоса | 33.1106014 | 1 | 1 | 6 | |||
| 6 | Поршень | 236.1106228 | 1 | 1 | 6 | |||
| 7 | Паливний насос низького тиску в зборі | 33.1106010 | 1 | 1 | 7 | |||
| 8 | Пружина поршня | 33.1106232 | 1 | 1 | 8 | |||
| 9 | Прокладка 27х32х1, 5 | 1/03033/60 | 1 | 1 | 9 | |||
| 10 | Затор | 33.1106234 | 1 | 1 | 10 | |||
| 11 | Ручний насос у зборі | 33.1106288-10 | 1 | 1 | 11 | |||
| 12 | Болт кріплення корпусу циліндра | 33.1106322 | 1 | 1 | 12 | |||
| 13 | Поршень | 33.1106300-10 | 1 | 1 | 13 | |||
| 14 | Стебло | 236.1106302-Б | 1 | 1 | 14 | |||
| 15 | Рукоятка | 33.1106312 | 1 | 1 | 15 | |||
| 16 | Штифт 3х16 | 258925 | 1 | 1 | 16 | |||
| 17 | Циліндр | 33.1106292-10 | 1 | 1 | 17 | |||
| 18 | Поршень у зборі | 33.1106298-10 | 1 | 1 | 18 | |||
| 19 | Ущільнювальне кільце | 740.1112085 | 1 | 1 | 19 | |||
| 20 | Прокладка поршня насоса | 33.1106306 | 1 | 1 | 20 | |||
| 21 | Корпус циліндра | 33.1106324 | 1 | 1 | 21 | |||
| 22 | Сідло клапана | 236.1106268 | 2 | 2 | 22 | |||
| 23 | Корпус | 33.1106016 | 1 | 1 | 23 | |||
| 24 | Корпус із сідлами в зборі | 33.1106013 | 1 | 1 | 24 | |||
| 25 | Шток із втулкою | 33.1106222 | 1 | 1 | 25 | |||
| 26 | Втулка | 33.1106223 | 1 | 1 | 26 | |||
| 27 | Стебло | 236.1106252-Б | 1 | 1 | 27 | |||
| 28 | Захисний чохол | 33.1106904 | 1 | 1 | 28 |
