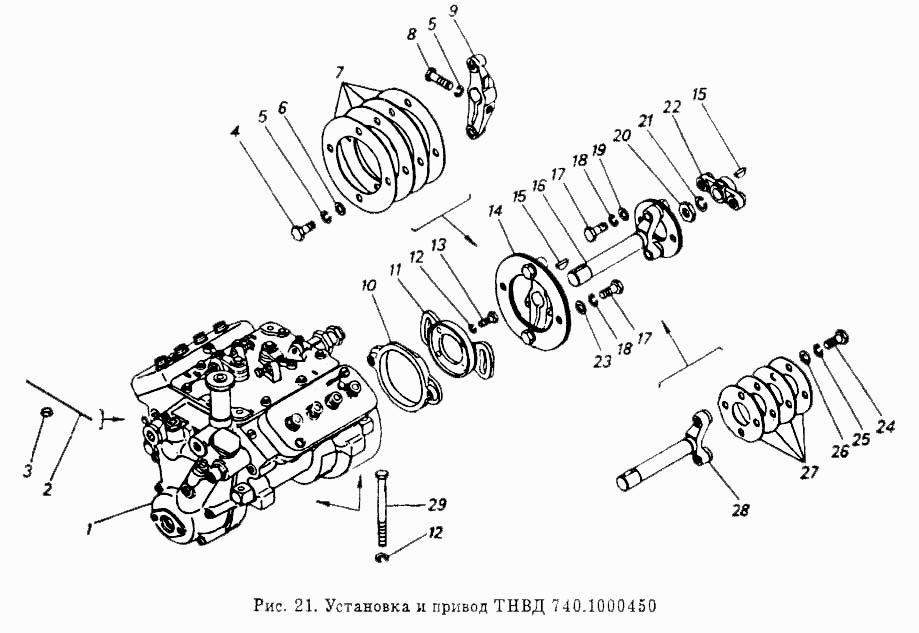

__NT__1____NT__0__ Монтаж і привід ТНВД
100%
Назва деталі
ТНВД у зборі
Заводський номер
33.1111007-02
Кількість на модель
1
№
1
Назва деталі
Пломбувальний дріт
Заводський номер
870701
Кількість на модель
1
№
2
Назва деталі
Пломба
Заводський номер
33.1110117
Кількість на модель
1
№
3
Назва деталі
Болт M10x1,25-6gx25
Заводський номер
1/59707/31
Кількість на модель
2
№
4
Назва деталі
Пружинна шайба
Заводський номер
1/05168/73
Кількість на модель
3
№
5
Назва деталі
Плоска шайба 10,6х18х2
Заводський номер
1/26386/01
Кількість на модель
2
№
6
Назва деталі
Передня пластина ведучої напівмуфти
Заводський номер
740.1029274
Кількість на модель
4
№
7
Назва деталі
Болт M10x1,25-6gx35
Заводський номер
1/59709/31
Кількість на модель
1
№
8
Назва деталі
Передній фланець ведучої напівмуфти
Заводський номер
740.1029264
Кількість на модель
1
№
9
Назва деталі
Ведена напівмуфта паливного насоса
Заводський номер
740.1029286
Кількість на модель
1
№
10
Назва деталі
Фланець веденої напівмуфти приводу паливного насоса
Заводський номер
740.1029288
Кількість на модель
1
№
11
Назва деталі
Пружинна шайба
Заводський номер
1/05166/73
Кількість на модель
8
№
12
Назва деталі
Болт M8-6gх20
Заводський номер
1/60434/21
Кількість на модель
4
№
13
Назва деталі
Передній фланець у зборі
Заводський номер
740.1029262
Кількість на модель
1
№
14
Назва деталі
Шпонка 5х7, 5 сегментна
Заводський номер
870810
Кількість на модель
2
№
15
Назва деталі
Напівмуфта ведуча у зборі
Заводський номер
740.1029260
Кількість на модель
1
№
16
Назва деталі
Низька гайка М14х1,5-6Н
Заводський номер
1/07913/11
Кількість на модель
1
№
20
Назва деталі
Пружинна шайба
Заводський номер
1/05171/77
Кількість на модель
1
№
21
Назва деталі
Задній фланець ведучої напівмуфти
Заводський номер
740.1029270
Кількість на модель
1
№
22
Назва деталі
Плоска шайба 10,2х25х2
Заводський номер
1/26468/01
Кількість на модель
2
№
23
Назва деталі
Пластина задньої ведучої напівмуфти
Заводський номер
740.1029272
Кількість на модель
4
№
27
Назва деталі
Напівмуфта приводу паливного насоса
Заводський номер
740.1029268
Кількість на модель
1
№
28
Назва деталі
Болт M- x
Заводський номер
1/60448/21
Кількість на модель
4
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | ТНВД у зборі | 33.1111007-02 | 1 | 1 | 1 | |||
| 2 | Пломбувальний дріт | 870701 | 1 | 1 | 2 | |||
| 3 | Пломба | 33.1110117 | 1 | 1 | 3 | |||
| 4 | Болт M10x1,25-6gx25 | 1/59707/31 | 2 | 2 | 4 | |||
| 5 | Пружинна шайба | 1/05168/73 | 3 | 3 | 5 | |||
| 6 | Плоска шайба 10,6х18х2 | 1/26386/01 | 2 | 2 | 6 | |||
| 7 | Передня пластина ведучої напівмуфти | 740.1029274 | 4 | 4 | 7 | |||
| 8 | Болт M10x1,25-6gx35 | 1/59709/31 | 1 | 1 | 8 | |||
| 9 | Передній фланець ведучої напівмуфти | 740.1029264 | 1 | 1 | 9 | |||
| 10 | Ведена напівмуфта паливного насоса | 740.1029286 | 1 | 1 | 10 | |||
| 11 | Фланець веденої напівмуфти приводу паливного насоса | 740.1029288 | 1 | 1 | 11 | |||
| 12 | Пружинна шайба | 1/05166/73 | 8 | 8 | 12 | |||
| 13 | Болт M8-6gх20 | 1/60434/21 | 4 | 4 | 13 | |||
| 14 | Передній фланець у зборі | 740.1029262 | 1 | 1 | 14 | |||
| 15 | Шпонка 5х7, 5 сегментна | 870810 | 2 | 2 | 15 | |||
| 16 | Напівмуфта ведуча у зборі | 740.1029260 | 1 | 1 | 16 | |||
| 20 | Низька гайка М14х1,5-6Н | 1/07913/11 | 1 | 1 | 20 | |||
| 21 | Пружинна шайба | 1/05171/77 | 1 | 1 | 21 | |||
| 22 | Задній фланець ведучої напівмуфти | 740.1029270 | 1 | 1 | 22 | |||
| 23 | Плоска шайба 10,2х25х2 | 1/26468/01 | 2 | 2 | 23 | |||
| 27 | Пластина задньої ведучої напівмуфти | 740.1029272 | 4 | 4 | 27 | |||
| 28 | Напівмуфта приводу паливного насоса | 740.1029268 | 1 | 1 | 28 | |||
| 29 | Болт M- x | 1/60448/21 | 4 | 4 | 29 |
