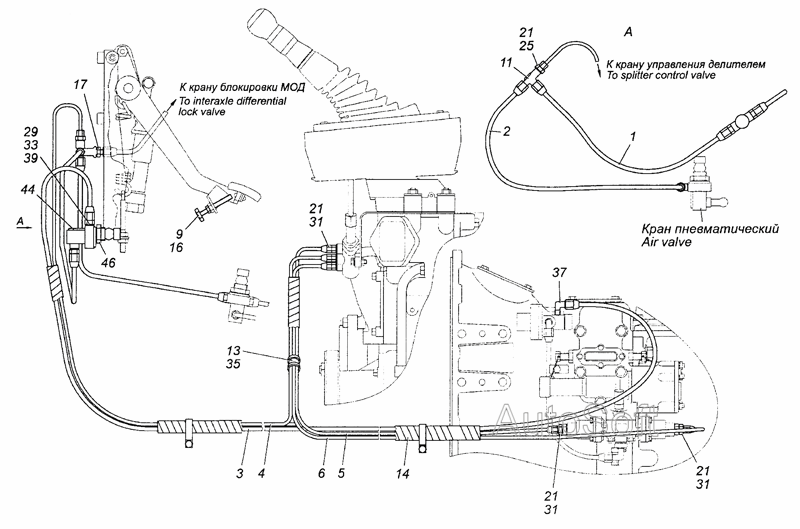

154.1772005 Встановлення пневмоприводу управління перемиканням передач
100%
Назва деталі
__NT__0__ Встановлення пневмоприводу управління перемиканням передач
Заводський номер
154.1772005
Кількість на модель
№
Назва деталі
__NT__0__ Встановлення пневмоприводу управління перемиканням передач
Заводський номер
154.1772005-10
Кількість на модель
№
Назва деталі
Трубка
Заводський номер
53205-3506060
Кількість на модель
1
№
1
Назва деталі
Трубка подачі повітря
Заводський номер
53205-3506100
Кількість на модель
1
№
2
Назва деталі
Трубка діаметром 8
Заводський номер
53205-3506320
Кількість на модель
1
№
3
Назва деталі
Трубка діаметром 6
Заводський номер
53205-3570240
Кількість на модель
1
№
4
Назва деталі
Циліндр
Заводський номер
53205-3570221
Кількість на модель
1
№
5
Назва деталі
Трубка діаметром 6
Заводський номер
53205-3570245
Кількість на модель
1
№
6
Назва деталі
Натискний болт
Заводський номер
6460-1772324
Кількість на модель
1
№
9
Назва деталі
Фланцева прохідна трійник
Заводський номер
6460-1772326
Кількість на модель
1
№
11
Назва деталі
Фланцева прохідна трійник
Заводський номер
6460-1772326-10
Кількість на модель
1
№
11
Назва деталі
Втулка трубки
Заводський номер
53205-3506221
Кількість на модель
1
№
13
Назва деталі
Спіральна стрічка 12х9х11
Заводський номер
53205-3506433
Кількість на модель
7
№
14
Назва деталі
Гайка М8-6Н низька
Заводський номер
1/61023/11
Кількість на модель
1
№
16
Назва деталі
Гайка М1-6х10Н низька
Заводський номер
1/16913/11
Кількість на модель
1
№
17
Назва деталі
Ущільнювальна прокладка 10х16х1, 5
Заводський номер
1/02844/60
Кількість на модель
6
№
21
Назва деталі
Вкручуваний штуцер
Заводський номер
853964
Кількість на модель
1
№
25
Назва деталі
Диск
Заводський номер
861022
Кількість на модель
2
№
29
Назва деталі
Вкручуваний штуцер
Заводський номер
861364
Кількість на модель
5
№
31
Назва деталі
Ущільнювальне кільце
Заводський номер
864204
Кількість на модель
2
№
33
Назва деталі
Хомут
Заводський номер
864411-01
Кількість на модель
1
№
35
Назва деталі
Кутник з отвором для кріплення
Заводський номер
864822
Кількість на модель
1
№
37
Назва деталі
Вкручуваний штуцер
Заводський номер
864894
Кількість на модель
2
№
39
Назва деталі
Кран
Заводський номер
100-3537110
Кількість на модель
1
№
44
Назва деталі
Гайка М26х1,5-6Н
Заводський номер
100-3537139
Кількість на модель
1
№
46
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| __NT__0__ Встановлення пневмоприводу управління перемиканням передач | 154.1772005 | |||||||
| __NT__0__ Встановлення пневмоприводу управління перемиканням передач | 154.1772005-10 | |||||||
| 1 | Трубка | 53205-3506060 | 1 | 1 | 1 | |||
| 2 | Трубка подачі повітря | 53205-3506100 | 1 | 1 | 2 | |||
| 3 | Трубка діаметром 8 | 53205-3506320 | 1 | 1 | 3 | |||
| 4 | Трубка діаметром 6 | 53205-3570240 | 1 | 1 | 4 | |||
| 5 | Циліндр | 53205-3570221 | 1 | 1 | 5 | |||
| 6 | Трубка діаметром 6 | 53205-3570245 | 1 | 1 | 6 | |||
| 9 | Натискний болт | 6460-1772324 | 1 | 1 | 9 | |||
| 11 | Фланцева прохідна трійник | 6460-1772326 | 1 | 1 | 11 | |||
| 11 | Фланцева прохідна трійник | 6460-1772326-10 | 1 | 1 | 11 | |||
| 13 | Втулка трубки | 53205-3506221 | 1 | 1 | 13 | |||
| 14 | Спіральна стрічка 12х9х11 | 53205-3506433 | 7 | 7 | 14 | |||
| 16 | Гайка М8-6Н низька | 1/61023/11 | 1 | 1 | 16 | |||
| 17 | Гайка М1-6х10Н низька | 1/16913/11 | 1 | 1 | 17 | |||
| 21 | Ущільнювальна прокладка 10х16х1, 5 | 1/02844/60 | 6 | 6 | 21 | |||
| 25 | Вкручуваний штуцер | 853964 | 1 | 1 | 25 | |||
| 29 | Диск | 861022 | 2 | 2 | 29 | |||
| 31 | Вкручуваний штуцер | 861364 | 5 | 5 | 31 | |||
| 33 | Ущільнювальне кільце | 864204 | 2 | 2 | 33 | |||
| 35 | Хомут | 864411-01 | 1 | 1 | 35 | |||
| 37 | Кутник з отвором для кріплення | 864822 | 1 | 1 | 37 | |||
| 39 | Вкручуваний штуцер | 864894 | 2 | 2 | 39 | |||
| 44 | Кран | 100-3537110 | 1 | 1 | 44 | |||
| 46 | Гайка М26х1,5-6Н | 100-3537139 | 1 | 1 | 46 |
