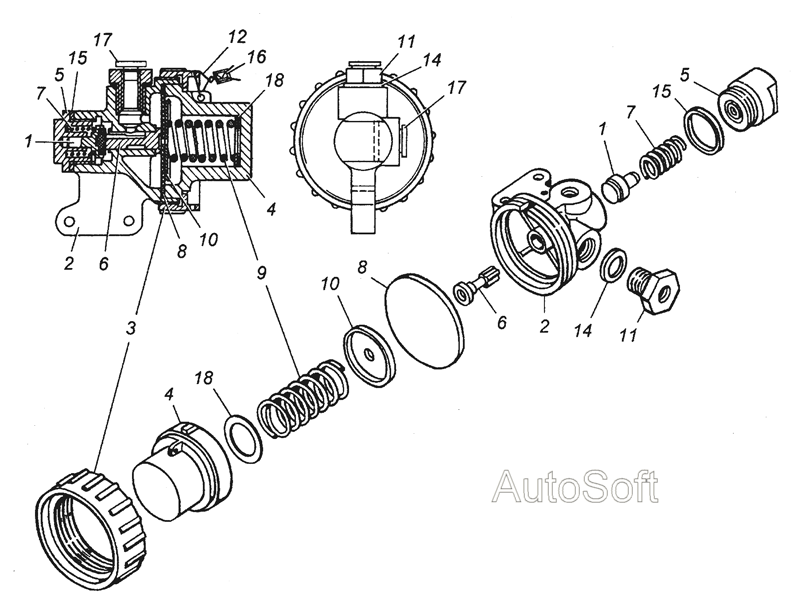

15.1772100 Редукційний клапан управління механізмом перемикання у зборі
100%
Назва деталі
Впускний клапан у зборі
Заводський номер
15.1772050
Кількість на модель
1
№
1
Назва деталі
Корпус редукційного клапана
Заводський номер
15.1772112
Кількість на модель
1
№
2
Назва деталі
Накидна гайка корпусу
Заводський номер
15.1772116
Кількість на модель
1
№
3
Назва деталі
Кришка корпусу
Заводський номер
15.1772118
Кількість на модель
1
№
4
Назва деталі
Корпус пружини впускного клапана
Заводський номер
15:1772122
Кількість на модель
1
№
5
Назва деталі
Шток впускного клапана
Заводський номер
15.1772123
Кількість на модель
1
№
6
Назва деталі
Пружина впускного клапана
Заводський номер
15.1772124
Кількість на модель
1
№
7
Назва деталі
Діафрагма редукційного клапана
Заводський номер
15.1772125
Кількість на модель
1
№
8
Назва деталі
Врівноважувальна пружина
Заводський номер
15.1772126
Кількість на модель
1
№
9
Назва деталі
Шайба врівноважувальної пружини
Заводський номер
15.1772127
Кількість на модель
1
№
10
Назва деталі
Ввертиш
Заводський номер
15.1772380
Кількість на модель
1
№
11
Назва деталі
Дріт L = 200 мм
Заводський номер
0.7-0-0 ГОСТ 3282-74
Кількість на модель
№
12
Назва деталі
Ущільнювальна прокладка 14х20х1, 5
Заводський номер
1/02800/60
Кількість на модель
1
№
14
Назва деталі
Прокладка прямокутного перетину 22х28х1
Заводський номер
1/02795/60
Кількість на модель
1
№
15
Назва деталі
Пломба
Заводський номер
864910
Кількість на модель
1
№
16
Назва деталі
Транспортний затор
Заводський номер
864309
Кількість на модель
2
№
17
Назва деталі
Плоска регулювальна шайба
Заводський номер
870620
Кількість на модель
9
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Впускний клапан у зборі | 15.1772050 | 1 | 1 | 1 | |||
| 2 | Корпус редукційного клапана | 15.1772112 | 1 | 1 | 2 | |||
| 3 | Накидна гайка корпусу | 15.1772116 | 1 | 1 | 3 | |||
| 4 | Кришка корпусу | 15.1772118 | 1 | 1 | 4 | |||
| 5 | Корпус пружини впускного клапана | 15:1772122 | 1 | 1 | 5 | |||
| 6 | Шток впускного клапана | 15.1772123 | 1 | 1 | 6 | |||
| 7 | Пружина впускного клапана | 15.1772124 | 1 | 1 | 7 | |||
| 8 | Діафрагма редукційного клапана | 15.1772125 | 1 | 1 | 8 | |||
| 9 | Врівноважувальна пружина | 15.1772126 | 1 | 1 | 9 | |||
| 10 | Шайба врівноважувальної пружини | 15.1772127 | 1 | 1 | 10 | |||
| 11 | Ввертиш | 15.1772380 | 1 | 1 | 11 | |||
| 12 | Дріт L = 200 мм | 0.7-0-0 ГОСТ 3282-74 | 12 | |||||
| 14 | Ущільнювальна прокладка 14х20х1, 5 | 1/02800/60 | 1 | 1 | 14 | |||
| 15 | Прокладка прямокутного перетину 22х28х1 | 1/02795/60 | 1 | 1 | 15 | |||
| 16 | Пломба | 864910 | 1 | 1 | 16 | |||
| 17 | Транспортний затор | 864309 | 2 | 2 | 17 | |||
| 18 | Плоска регулювальна шайба | 870620 | 9 | 9 | 18 |
