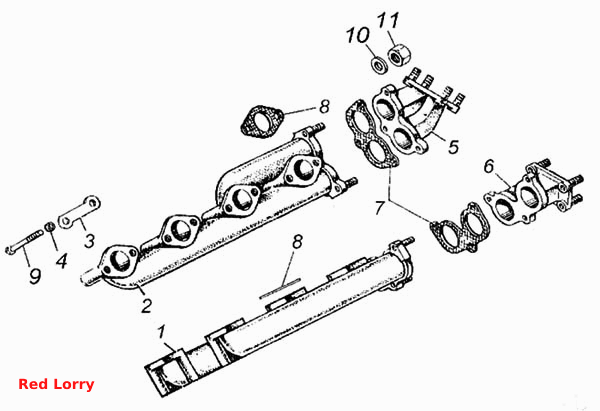

Монтаж газопроводу
100%
Назва деталі
Монтаж газопроводу
Заводський номер
7406.1008000
Кількість на модель
№
Назва деталі
Випускний колектор лівий у зборі
Заводський номер
7403.1008021
Кількість на модель
1
№
1
Назва деталі
__NT__0__ Випускний колектор правий у зборі
Заводський номер
7403.1008020
Кількість на модель
1
№
2
Назва деталі
Стопорна шайба
Заводський номер
7403.1008078
Кількість на модель
8
№
3
Назва деталі
Сферична шайба
Заводський номер
7403.1008076-01
Кількість на модель
16
№
4
Назва деталі
__NT__0__ Правий патрубок у зборі
Заводський номер
7403.1008030
Кількість на модель
1
№
5
Назва деталі
Лівий патрубок у зборі
Заводський номер
7406.1008031
Кількість на модель
1
№
6
Назва деталі
Прокладка патрубка
Заводський номер
7403.1008064
Кількість на модель
2
№
7
Назва деталі
Установка патрубка колектора
Заводський номер
7403.1008050
Кількість на модель
8
№
8
Назва деталі
Болт M10x1,25-6gx100
Заводський номер
1/59718/33
Кількість на модель
16
№
9
Назва деталі
Шайба 10 тарілчаста
Заводський номер
870860
Кількість на модель
6
№
10
Назва деталі
Гайка М__NT__1__х__NT__2__, __NT__0__Н
Заводський номер
1/21647/27
Кількість на модель
6
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Монтаж газопроводу | 7406.1008000 | |||||||
| 1 | Випускний колектор лівий у зборі | 7403.1008021 | 1 | 1 | 1 | |||
| 2 | __NT__0__ Випускний колектор правий у зборі | 7403.1008020 | 1 | 1 | 2 | |||
| 3 | Стопорна шайба | 7403.1008078 | 8 | 8 | 3 | |||
| 4 | Сферична шайба | 7403.1008076-01 | 16 | 16 | 4 | |||
| 5 | __NT__0__ Правий патрубок у зборі | 7403.1008030 | 1 | 1 | 5 | |||
| 6 | Лівий патрубок у зборі | 7406.1008031 | 1 | 1 | 6 | |||
| 7 | Прокладка патрубка | 7403.1008064 | 2 | 2 | 7 | |||
| 8 | Установка патрубка колектора | 7403.1008050 | 8 | 8 | 8 | |||
| 9 | Болт M10x1,25-6gx100 | 1/59718/33 | 16 | 16 | 9 | |||
| 10 | Шайба 10 тарілчаста | 870860 | 6 | 6 | 10 | |||
| 11 | Гайка М__NT__1__х__NT__2__, __NT__0__Н | 1/21647/27 | 6 | 6 | 11 |
