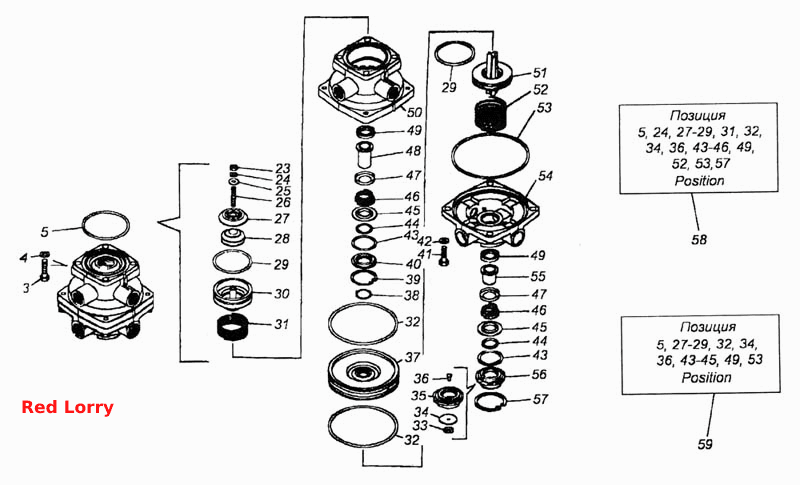

Двосекційний гальмівний кран
100%
Назва деталі
__NT__0__ Двосекційний гальмівний кран з педаллю
Заводський номер
100-3514108-10
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
201460
Кількість на модель
4
№
3
Назва деталі
Диск 8T
Заводський номер
305890
Кількість на модель
4
№
4
Назва деталі
Кільце
Заводський номер
100-3514013
Кількість на модель
2
№
5
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
1
№
23
Назва деталі
Пружинна шайба
Заводський номер
305887
Кількість на модель
1
№
24
Назва деталі
Диск
Заводський номер
305893
Кількість на модель
1
№
25
Назва деталі
Гвинт
Заводський номер
302200
Кількість на модель
1
№
26
Назва деталі
Тарілка пружини
Заводський номер
100-3514056
Кількість на модель
1
№
27
Назва деталі
Врівноважувальний елемент
Заводський номер
100-3514055
Кількість на модель
1
№
28
Назва деталі
Кільце
Заводський номер
100-3513035
Кількість на модель
2
№
29
Назва деталі
Верхній поршень
Заводський номер
100-3514052
Кількість на модель
1
№
30
Назва деталі
Пружина
Заводський номер
100-3514050
Кількість на модель
1
№
31
Назва деталі
Кільце
Заводський номер
100-3514033
Кількість на модель
2
№
32
Назва деталі
Диск
Заводський номер
100-3514047
Кількість на модель
1
№
33
Назва деталі
Клапан
Заводський номер
100-3514046
Кількість на модель
1
№
34
Назва деталі
Корпус
Заводський номер
100-3514045
Кількість на модель
1
№
35
Назва деталі
Заклепка
Заводський номер
100-3514048
Кількість на модель
1
№
36
Назва деталі
Великий поршень
Заводський номер
100-3514032-01
Кількість на модель
1
№
37
Назва деталі
Кільце 20,3x2,4
Заводський номер
100-3514028
Кількість на модель
1
№
38
Назва деталі
Опорне кільце
Заводський номер
489306
Кількість на модель
1
№
39
Назва деталі
Обойма
Заводський номер
100-3514030
Кількість на модель
1
№
40
Назва деталі
Болт M8-6gх25
Заводський номер
201458
Кількість на модель
4
№
41
Назва деталі
Кільце
Заводський номер
100-3514029
Кількість на модель
2
№
43
Назва деталі
Опорне кільце
Заводський номер
100-3514027
Кількість на модель
2
№
45
Назва деталі
Пружина
Заводський номер
100-3514026
Кількість на модель
2
№
46
Назва деталі
Ковпачок
Заводський номер
100-3514024
Кількість на модель
2
№
47
Назва деталі
Корпус клапана
Заводський номер
100-3514022
Кількість на модель
1
№
48
Назва деталі
Кільце клапана
Заводський номер
100-3514023
Кількість на модель
2
№
49
Назва деталі
Верхня частина корпусу
Заводський номер
100-3514020
Кількість на модель
1
№
50
Назва деталі
Малий поршень
Заводський номер
100-3514034
Кількість на модель
1
№
51
Назва деталі
Пружина
Заводський номер
100-3514036
Кількість на модель
1
№
52
Назва деталі
Кільце
Заводський номер
100-3514049
Кількість на модель
1
№
53
Назва деталі
НИЖНІЙ КОРПУС
Заводський номер
100-3514040
Кількість на модель
1
№
54
Назва деталі
Корпус клапана
Заводський номер
100-3514042
Кількість на модель
1
№
55
Назва деталі
Випускне вікно у зборі
Заводський номер
100-3514044
Кількість на модель
1
№
56
Назва деталі
Опорне кільце
Заводський номер
489310
Кількість на модель
1
№
57
Назва деталі
Комплект запчастин
Заводський номер
100-3514009
Кількість на модель
1
№
58
Назва деталі
Комплект запасних частин
Заводський номер
100-3514009-10
Кількість на модель
1
№
59
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| __NT__0__ Двосекційний гальмівний кран з педаллю | 100-3514108-10 | 1 | 1 | |||||
| 3 | гвинт | 201460 | 4 | 4 | 3 | |||
| 4 | Диск 8T | 305890 | 4 | 4 | 4 | |||
| 5 | Кільце | 100-3514013 | 2 | 2 | 5 | |||
| 23 | Гайка | 250508 | 1 | 1 | 23 | |||
| 24 | Пружинна шайба | 305887 | 1 | 1 | 24 | |||
| 25 | Диск | 305893 | 1 | 1 | 25 | |||
| 26 | Гвинт | 302200 | 1 | 1 | 26 | |||
| 27 | Тарілка пружини | 100-3514056 | 1 | 1 | 27 | |||
| 28 | Врівноважувальний елемент | 100-3514055 | 1 | 1 | 28 | |||
| 29 | Кільце | 100-3513035 | 2 | 2 | 29 | |||
| 30 | Верхній поршень | 100-3514052 | 1 | 1 | 30 | |||
| 31 | Пружина | 100-3514050 | 1 | 1 | 31 | |||
| 32 | Кільце | 100-3514033 | 2 | 2 | 32 | |||
| 33 | Диск | 100-3514047 | 1 | 1 | 33 | |||
| 34 | Клапан | 100-3514046 | 1 | 1 | 34 | |||
| 35 | Корпус | 100-3514045 | 1 | 1 | 35 | |||
| 36 | Заклепка | 100-3514048 | 1 | 1 | 36 | |||
| 37 | Великий поршень | 100-3514032-01 | 1 | 1 | 37 | |||
| 38 | Кільце 20,3x2,4 | 100-3514028 | 1 | 1 | 38 | |||
| 39 | Опорне кільце | 489306 | 1 | 1 | 39 | |||
| 40 | Обойма | 100-3514030 | 1 | 1 | 40 | |||
| 41 | Болт M8-6gх25 | 201458 | 4 | 4 | 41 | |||
| 43 | Кільце | 100-3514029 | 2 | 2 | 43 | |||
| 45 | Опорне кільце | 100-3514027 | 2 | 2 | 45 | |||
| 46 | Пружина | 100-3514026 | 2 | 2 | 46 | |||
| 47 | Ковпачок | 100-3514024 | 2 | 2 | 47 | |||
| 48 | Корпус клапана | 100-3514022 | 1 | 1 | 48 | |||
| 49 | Кільце клапана | 100-3514023 | 2 | 2 | 49 | |||
| 50 | Верхня частина корпусу | 100-3514020 | 1 | 1 | 50 | |||
| 51 | Малий поршень | 100-3514034 | 1 | 1 | 51 | |||
| 52 | Пружина | 100-3514036 | 1 | 1 | 52 | |||
| 53 | Кільце | 100-3514049 | 1 | 1 | 53 | |||
| 54 | НИЖНІЙ КОРПУС | 100-3514040 | 1 | 1 | 54 | |||
| 55 | Корпус клапана | 100-3514042 | 1 | 1 | 55 | |||
| 56 | Випускне вікно у зборі | 100-3514044 | 1 | 1 | 56 | |||
| 57 | Опорне кільце | 489310 | 1 | 1 | 57 | |||
| 58 | Комплект запчастин | 100-3514009 | 1 | 1 | 58 | |||
| 59 | Комплект запасних частин | 100-3514009-10 | 1 | 1 | 59 |
