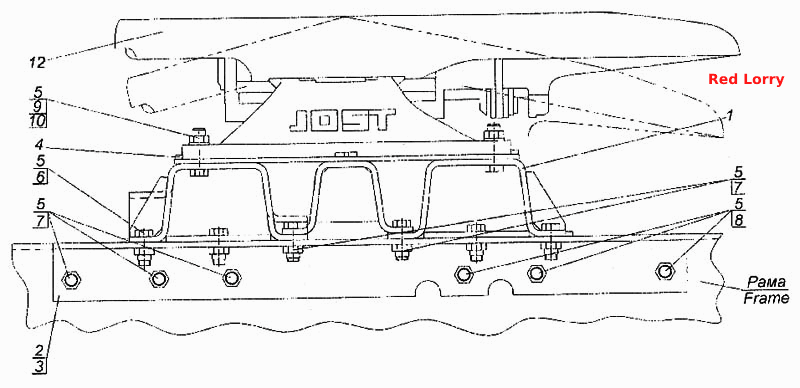

Встановлення сідельно-зчіпного пристрою
100%
Назва деталі
Встановлення сідельно-зчіпного пристрою
Заводський номер
6460-2700001-10
Кількість на модель
1
№
Назва деталі
Основа сідлового пристрою
Заводський номер
6460-2702090-10
Кількість на модель
1
№
1
Назва деталі
Правий кронштейн
Заводський номер
6460-2702182
Кількість на модель
1
№
2
Назва деталі
Лівий кронштейн
Заводський номер
6460-2702183
Кількість на модель
1
№
3
Назва деталі
Опора сідла
Заводський номер
6460-2702187
Кількість на модель
10
№
4
Назва деталі
Гайка М16х1, 5
Заводський номер
251649
Кількість на модель
32
№
5
Назва деталі
Болт M16x1,25-6gx40
Заводський номер
1/13905/21
Кількість на модель
4
№
6
Назва деталі
Болт M16x1,5-6gx45
Заводський номер
1/13915/21
Кількість на модель
10
№
7
Назва деталі
Болт M16x1,5-6gx55
Заводський номер
1/59810/21
Кількість на модель
6
№
8
Назва деталі
Болт TEM16x1,5-6gx60
Заводський номер
1/59811/21
Кількість на модель
12
№
9
Назва деталі
Плоска шайба 18х32
Заводський номер
1/05203/01
Кількість на модель
12
№
10
Назва деталі
Пристрій зчеплення
Заводський номер
JSК 38С-1
Кількість на модель
1
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення сідельно-зчіпного пристрою | 6460-2700001-10 | 1 | 1 | |||||
| 1 | Основа сідлового пристрою | 6460-2702090-10 | 1 | 1 | 1 | |||
| 2 | Правий кронштейн | 6460-2702182 | 1 | 1 | 2 | |||
| 3 | Лівий кронштейн | 6460-2702183 | 1 | 1 | 3 | |||
| 4 | Опора сідла | 6460-2702187 | 10 | 10 | 4 | |||
| 5 | Гайка М16х1, 5 | 251649 | 32 | 32 | 5 | |||
| 6 | Болт M16x1,25-6gx40 | 1/13905/21 | 4 | 4 | 6 | |||
| 7 | Болт M16x1,5-6gx45 | 1/13915/21 | 10 | 10 | 7 | |||
| 8 | Болт M16x1,5-6gx55 | 1/59810/21 | 6 | 6 | 8 | |||
| 9 | Болт TEM16x1,5-6gx60 | 1/59811/21 | 12 | 12 | 9 | |||
| 10 | Плоска шайба 18х32 | 1/05203/01 | 12 | 12 | 10 | |||
| 12 | Пристрій зчеплення | JSК 38С-1 | 1 | 1 | 12 |
