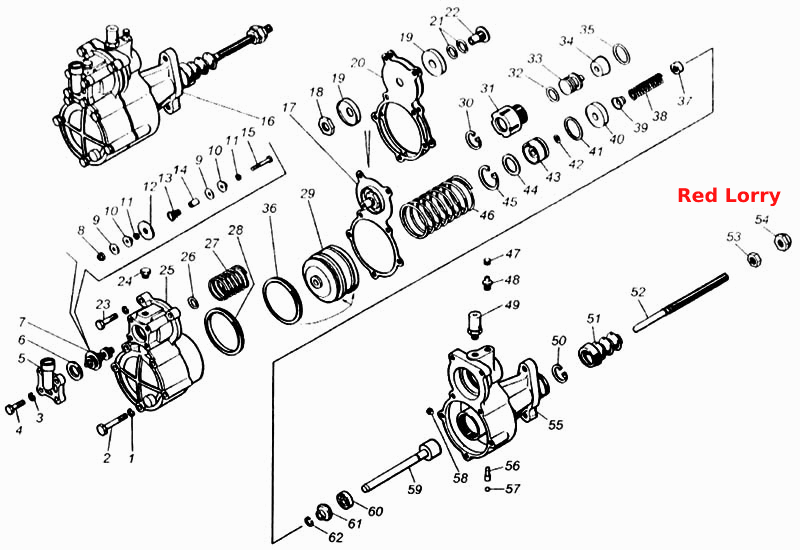

Підсилювач приводу управління зчепленням
100%
Назва деталі
Пружинна шайба
Заводський номер
1/05166/77
Кількість на модель
7
№
1
Назва деталі
Болт M8х70
Заводський номер
1/60446/21
Кількість на модель
5
№
2
Назва деталі
Болт M8-6gх25
Заводський номер
1/60436/21
Кількість на модель
4
№
4
Назва деталі
Кришка повітрозабірника
Заводський номер
5320-1609611
Кількість на модель
1
№
5
Назва деталі
Регулювальна прокладка 24,3х32х0,5
Заводський номер
1/02458/50
Кількість на модель
4
№
6
Назва деталі
Клапан пневмогідравлічного підсилювача в зборі
Заводський номер
5320-1609578
Кількість на модель
1
№
7
Назва деталі
Гайка стержня М4-6Н
Заводський номер
251642
Кількість на модель
1
№
8
Назва деталі
Плоска шайба 4,5х19х1
Заводський номер
862527
Кількість на модель
2
№
9
Назва деталі
Конус клапана редуктора підсилювача
Заводський номер
5320-1609585
Кількість на модель
2
№
10
Назва деталі
Диск
Заводський номер
5320-1609591
Кількість на модель
2
№
11
Назва деталі
Сідло
Заводський номер
5320-1609587
Кількість на модель
1
№
12
Назва деталі
Пружина
Заводський номер
5320-1609589
Кількість на модель
1
№
13
Назва деталі
Трубка
Заводський номер
5320-2609583
Кількість на модель
1
№
14
Назва деталі
Стрижень
Заводський номер
5320-1609581
Кількість на модель
1
№
15
Назва деталі
Підсилювач зчеплення
Заводський номер
5320-1609510
Кількість на модель
1
№
16
Назва деталі
Діафрагма ПГУ у зборі
Заводський номер
5320-1609570
Кількість на модель
1
№
17
Назва деталі
Гайка М18х1,5-6Н
Заводський номер
853542
Кількість на модель
1
№
18
Назва деталі
Диск
Заводський номер
5320-1609572
Кількість на модель
2
№
19
Назва деталі
Діафрагма
Заводський номер
5350-1609571
Кількість на модель
2
№
20
Назва деталі
Прокладка сідла
Заводський номер
5320-1609576
Кількість на модель
2
№
21
Назва деталі
Сідло
Заводський номер
5320-1609574
Кількість на модель
1
№
22
Назва деталі
Болт M8-6gх35
Заводський номер
1/60439/21
Кількість на модель
2
№
23
Назва деталі
Пробка КГ 1/8"
Заводський номер
864341
Кількість на модель
2
№
24
Назва деталі
Передній корпус пневмогідравлічного підсилювача
Заводський номер
5320-1609515
Кількість на модель
1
№
25
Назва деталі
Ущільнювальне кільце
Заводський номер
864236
Кількість на модель
1
№
26
Назва деталі
Пружина діафрагми
Заводський номер
5320-1609573
Кількість на модель
1
№
27
Назва деталі
Манжета пневматичного поршня
Заводський номер
5320-1609597
Кількість на модель
1
№
28
Назва деталі
Поршень
Заводський номер
5320-1609593
Кількість на модель
1
№
29
Назва деталі
Кільце А32
Заводський номер
33.1110682
Кількість на модель
1
№
30
Назва деталі
Корпус
Заводський номер
5320-1609543
Кількість на модель
1
№
31
Назва деталі
Ущільнювальне кільце
Заводський номер
864247
Кількість на модель
1
№
32
Назва деталі
Поршень
Заводський номер
5320-1609537
Кількість на модель
1
№
33
Назва деталі
Манжета поршня, що слідкує
Заводський номер
5320-1609539-10
Кількість на модель
1
№
34
Назва деталі
Ущільнювальне кільце
Заводський номер
864224
Кількість на модель
1
№
35
Назва деталі
Опорне кільце
Заводський номер
5320-1609598
Кількість на модель
2
№
36
Назва деталі
Втулка пружини упорної
Заводський номер
5320-1609561
Кількість на модель
1
№
37
Назва деталі
Розпірна пружина
Заводський номер
5350-1609565
Кількість на модель
1
№
38
Назва деталі
Розпірна втулка ущільнення поршня вимикання зчеплення
Заводський номер
5320-1609563
Кількість на модель
1
№
39
Назва деталі
Манжета в зборі
Заводський номер
864146
Кількість на модель
1
№
40
Назва деталі
Ущільнювальне кільце підсилювача
Заводський номер
864235
Кількість на модель
1
№
42
Назва деталі
Корпус ущільнення
Заводський номер
5320-1609559
Кількість на модель
1
№
43
Назва деталі
Диск
Заводський номер
8632528
Кількість на модель
1
№
44
Назва деталі
Опорне кільце
Заводський номер
862813
Кількість на модель
1
№
45
Назва деталі
Пружина пневматичного поршня
Заводський номер
5320-1609601
Кількість на модель
1
№
46
Назва деталі
Ковпачок клапана
Заводський номер
5320-3401377
Кількість на модель
1
№
47
Назва деталі
Перепускний клапан
Заводський номер
5320-3401371
Кількість на модель
1
№
48
Назва деталі
Сапун із клапаном у зборі
Заводський номер
15.1772370
Кількість на модель
1
№
49
Назва деталі
Стопорне кільце Б13943-68 ГОСТ28
Заводський номер
862810
Кількість на модель
1
№
50
Назва деталі
Захисний чохол
Заводський номер
5320-1609569
Кількість на модель
1
№
51
Назва деталі
Штовхач поршня вимкнення зчеплення
Заводський номер
5320-1609567
Кількість на модель
1
№
52
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
1/61015/11
Кількість на модель
1
№
53
Назва деталі
Сферична гайка штовхача
Заводський номер
5320-1609568
Кількість на модель
1
№
54
Назва деталі
Задній корпус
Заводський номер
5320-1609517
Кількість на модель
1
№
55
Назва деталі
Жиклер
Заводський номер
5320-1609521
Кількість на модель
1
№
56
Назва деталі
Заглушка-кулька
Заводський номер
864707
Кількість на модель
1
№
57
Назва деталі
Сідло
Заводський номер
864849
Кількість на модель
1
№
58
Назва деталі
Поршень
Заводський номер
5320-1609553
Кількість на модель
1
№
59
Назва деталі
Манжета поршня 13,4х28 у зборі
Заводський номер
864173
Кількість на модель
1
№
60
Назва деталі
Розпірна втулка
Заводський номер
5320-1609555
Кількість на модель
1
№
61
Назва деталі
Опорне кільце
Заводський номер
862814
Кількість на модель
1
№
62
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пружинна шайба | 1/05166/77 | 7 | 7 | 1 | |||
| 2 | Болт M8х70 | 1/60446/21 | 5 | 5 | 2 | |||
| 4 | Болт M8-6gх25 | 1/60436/21 | 4 | 4 | 4 | |||
| 5 | Кришка повітрозабірника | 5320-1609611 | 1 | 1 | 5 | |||
| 6 | Регулювальна прокладка 24,3х32х0,5 | 1/02458/50 | 4 | 4 | 6 | |||
| 7 | Клапан пневмогідравлічного підсилювача в зборі | 5320-1609578 | 1 | 1 | 7 | |||
| 8 | Гайка стержня М4-6Н | 251642 | 1 | 1 | 8 | |||
| 9 | Плоска шайба 4,5х19х1 | 862527 | 2 | 2 | 9 | |||
| 10 | Конус клапана редуктора підсилювача | 5320-1609585 | 2 | 2 | 10 | |||
| 11 | Диск | 5320-1609591 | 2 | 2 | 11 | |||
| 12 | Сідло | 5320-1609587 | 1 | 1 | 12 | |||
| 13 | Пружина | 5320-1609589 | 1 | 1 | 13 | |||
| 14 | Трубка | 5320-2609583 | 1 | 1 | 14 | |||
| 15 | Стрижень | 5320-1609581 | 1 | 1 | 15 | |||
| 16 | Підсилювач зчеплення | 5320-1609510 | 1 | 1 | 16 | |||
| 17 | Діафрагма ПГУ у зборі | 5320-1609570 | 1 | 1 | 17 | |||
| 18 | Гайка М18х1,5-6Н | 853542 | 1 | 1 | 18 | |||
| 19 | Диск | 5320-1609572 | 2 | 2 | 19 | |||
| 20 | Діафрагма | 5350-1609571 | 2 | 2 | 20 | |||
| 21 | Прокладка сідла | 5320-1609576 | 2 | 2 | 21 | |||
| 22 | Сідло | 5320-1609574 | 1 | 1 | 22 | |||
| 23 | Болт M8-6gх35 | 1/60439/21 | 2 | 2 | 23 | |||
| 24 | Пробка КГ 1/8" | 864341 | 2 | 2 | 24 | |||
| 25 | Передній корпус пневмогідравлічного підсилювача | 5320-1609515 | 1 | 1 | 25 | |||
| 26 | Ущільнювальне кільце | 864236 | 1 | 1 | 26 | |||
| 27 | Пружина діафрагми | 5320-1609573 | 1 | 1 | 27 | |||
| 28 | Манжета пневматичного поршня | 5320-1609597 | 1 | 1 | 28 | |||
| 29 | Поршень | 5320-1609593 | 1 | 1 | 29 | |||
| 30 | Кільце А32 | 33.1110682 | 1 | 1 | 30 | |||
| 31 | Корпус | 5320-1609543 | 1 | 1 | 31 | |||
| 32 | Ущільнювальне кільце | 864247 | 1 | 1 | 32 | |||
| 33 | Поршень | 5320-1609537 | 1 | 1 | 33 | |||
| 34 | Манжета поршня, що слідкує | 5320-1609539-10 | 1 | 1 | 34 | |||
| 35 | Ущільнювальне кільце | 864224 | 1 | 1 | 35 | |||
| 36 | Опорне кільце | 5320-1609598 | 2 | 2 | 36 | |||
| 37 | Втулка пружини упорної | 5320-1609561 | 1 | 1 | 37 | |||
| 38 | Розпірна пружина | 5350-1609565 | 1 | 1 | 38 | |||
| 39 | Розпірна втулка ущільнення поршня вимикання зчеплення | 5320-1609563 | 1 | 1 | 39 | |||
| 40 | Манжета в зборі | 864146 | 1 | 1 | 40 | |||
| 42 | Ущільнювальне кільце підсилювача | 864235 | 1 | 1 | 42 | |||
| 43 | Корпус ущільнення | 5320-1609559 | 1 | 1 | 43 | |||
| 44 | Диск | 8632528 | 1 | 1 | 44 | |||
| 45 | Опорне кільце | 862813 | 1 | 1 | 45 | |||
| 46 | Пружина пневматичного поршня | 5320-1609601 | 1 | 1 | 46 | |||
| 47 | Ковпачок клапана | 5320-3401377 | 1 | 1 | 47 | |||
| 48 | Перепускний клапан | 5320-3401371 | 1 | 1 | 48 | |||
| 49 | Сапун із клапаном у зборі | 15.1772370 | 1 | 1 | 49 | |||
| 50 | Стопорне кільце Б13943-68 ГОСТ28 | 862810 | 1 | 1 | 50 | |||
| 51 | Захисний чохол | 5320-1609569 | 1 | 1 | 51 | |||
| 52 | Штовхач поршня вимкнення зчеплення | 5320-1609567 | 1 | 1 | 52 | |||
| 53 | Гайка М12х1,25-6Н | 1/61015/11 | 1 | 1 | 53 | |||
| 54 | Сферична гайка штовхача | 5320-1609568 | 1 | 1 | 54 | |||
| 55 | Задній корпус | 5320-1609517 | 1 | 1 | 55 | |||
| 56 | Жиклер | 5320-1609521 | 1 | 1 | 56 | |||
| 57 | Заглушка-кулька | 864707 | 1 | 1 | 57 | |||
| 58 | Сідло | 864849 | 1 | 1 | 58 | |||
| 59 | Поршень | 5320-1609553 | 1 | 1 | 59 | |||
| 60 | Манжета поршня 13,4х28 у зборі | 864173 | 1 | 1 | 60 | |||
| 61 | Розпірна втулка | 5320-1609555 | 1 | 1 | 61 | |||
| 62 | Опорне кільце | 862814 | 1 | 1 | 62 |
