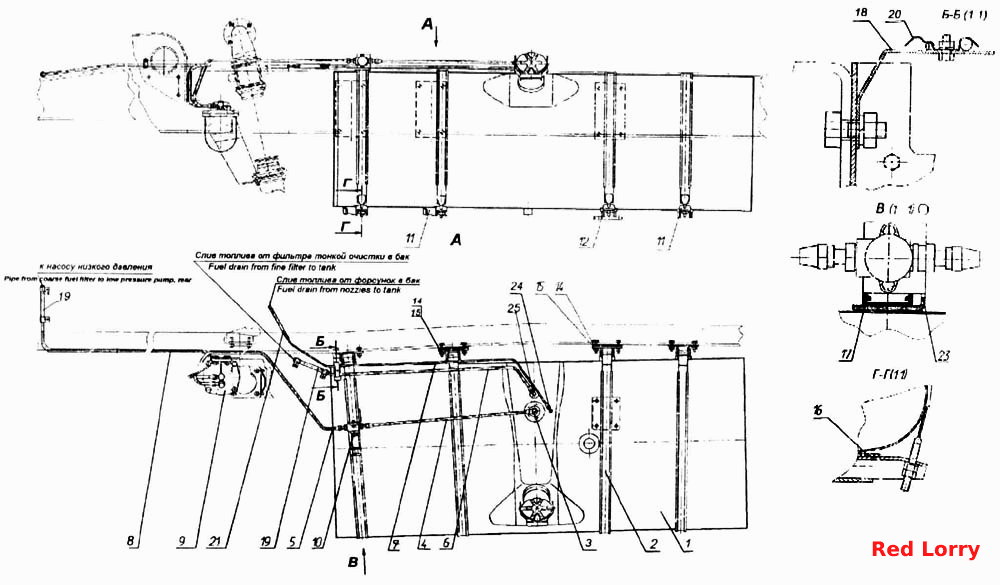

Встановлення паливного бака, ФГОТ та паливопроводів (53215)
100%
Назва деталі
__NT__0__ Монтаж паливного бака, ФГОТ та паливопроводів
Заводський номер
53212-1100001-20
Кількість на модель
1
№
Назва деталі
Паливний бак
Заводський номер
541121-1101010-20
Кількість на модель
1
№
1
Назва деталі
Хомут кріплення паливного бака
Заводський номер
53212-1101110
Кількість на модель
4
№
2
Назва деталі
Приймальна трубка з фільтром у зборі
Заводський номер
53212-1104012
Кількість на модель
1
№
3
Назва деталі
Трубка
Заводський номер
54115-1104023-40
Кількість на модель
1
№
4
Назва деталі
Трубка
Заводський номер
54115-1104025-40
Кількість на модель
1
№
5
Назва деталі
Трубка
Заводський номер
54115-1104148-40
Кількість на модель
1
№
6
Назва деталі
Трубка
Заводський номер
54115-1104180-40
Кількість на модель
1
№
7
Назва деталі
Трубка в зборі
Заводський номер
53205-1104263
Кількість на модель
1
№
8
Назва деталі
Фільтр грубого очищення палива ТУ 37.104.023-76
Заводський номер
740.1105010-01
Кількість на модель
1
№
9
Назва деталі
Ручний насос для перекачування палива
Заводський номер
37.1141010
Кількість на модель
1
№
10
Назва деталі
Кронштейн кріплення паливного бака (зварювання)
Заводський номер
53212-1101104
Кількість на модель
3
№
11
Назва деталі
Кронштейн для кріплення паливного бака
Заводський номер
53212-1101104-10
Кількість на модель
1
№
12
Назва деталі
Проставка
Заводський номер
53212-1101100
Кількість на модель
6
№
14
Назва деталі
Проставка
Заводський номер
53212-1101101
Кількість на модель
4
№
15
Назва деталі
Прокладка кронштейна кріплення паливного бака
Заводський номер
55102-1101109
Кількість на модель
6
№
16
Назва деталі
Установка хомута кріплення паливного бака
Заводський номер
541121-1101115
Кількість на модель
4
№
17
Назва деталі
Кронштейн для кріплення паливних трубопроводів
Заводський номер
5320-1104083
Кількість на модель
1
№
18
Назва деталі
З'єднувальний рукав паливопроводів
Заводський номер
5320-1104102
Кількість на модель
2
№
19
Назва деталі
Кріплення для паливопроводів
Заводський номер
5320-1104119
Кількість на модель
1
№
20
Назва деталі
З'єднувальний шланг паливних трубопроводів
Заводський номер
5320-1104159
Кількість на модель
1
№
21
Назва деталі
Кронштейн
Заводський номер
53205-1105020
Кількість на модель
1
№
23
Назва деталі
Вкручуваний кутник
Заводський номер
853965
Кількість на модель
1
№
24
Назва деталі
Вкручуваний кутник
Заводський номер
864857
Кількість на модель
1
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| __NT__0__ Монтаж паливного бака, ФГОТ та паливопроводів | 53212-1100001-20 | 1 | 1 | |||||
| 1 | Паливний бак | 541121-1101010-20 | 1 | 1 | 1 | |||
| 2 | Хомут кріплення паливного бака | 53212-1101110 | 4 | 4 | 2 | |||
| 3 | Приймальна трубка з фільтром у зборі | 53212-1104012 | 1 | 1 | 3 | |||
| 4 | Трубка | 54115-1104023-40 | 1 | 1 | 4 | |||
| 5 | Трубка | 54115-1104025-40 | 1 | 1 | 5 | |||
| 6 | Трубка | 54115-1104148-40 | 1 | 1 | 6 | |||
| 7 | Трубка | 54115-1104180-40 | 1 | 1 | 7 | |||
| 8 | Трубка в зборі | 53205-1104263 | 1 | 1 | 8 | |||
| 9 | Фільтр грубого очищення палива ТУ 37.104.023-76 | 740.1105010-01 | 1 | 1 | 9 | |||
| 10 | Ручний насос для перекачування палива | 37.1141010 | 1 | 1 | 10 | |||
| 11 | Кронштейн кріплення паливного бака (зварювання) | 53212-1101104 | 3 | 3 | 11 | |||
| 12 | Кронштейн для кріплення паливного бака | 53212-1101104-10 | 1 | 1 | 12 | |||
| 14 | Проставка | 53212-1101100 | 6 | 6 | 14 | |||
| 15 | Проставка | 53212-1101101 | 4 | 4 | 15 | |||
| 16 | Прокладка кронштейна кріплення паливного бака | 55102-1101109 | 6 | 6 | 16 | |||
| 17 | Установка хомута кріплення паливного бака | 541121-1101115 | 4 | 4 | 17 | |||
| 18 | Кронштейн для кріплення паливних трубопроводів | 5320-1104083 | 1 | 1 | 18 | |||
| 19 | З'єднувальний рукав паливопроводів | 5320-1104102 | 2 | 2 | 19 | |||
| 20 | Кріплення для паливопроводів | 5320-1104119 | 1 | 1 | 20 | |||
| 21 | З'єднувальний шланг паливних трубопроводів | 5320-1104159 | 1 | 1 | 21 | |||
| 23 | Кронштейн | 53205-1105020 | 1 | 1 | 23 | |||
| 24 | Вкручуваний кутник | 853965 | 1 | 1 | 24 | |||
| 25 | Вкручуваний кутник | 864857 | 1 | 1 | 25 |
