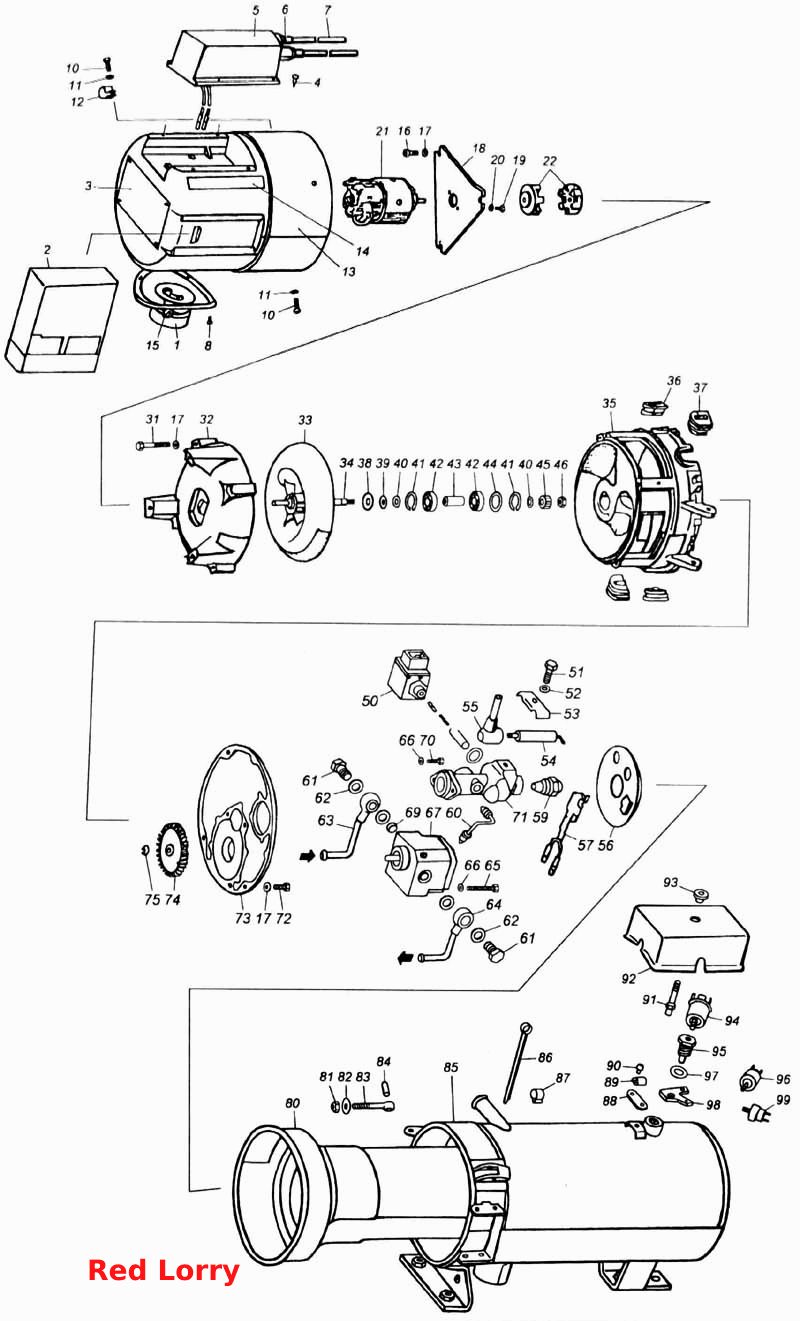

Рідинний підігрівач у зборі
100%
Назва деталі
Рідинний підігрівач у зборі
Заводський номер
15.8106000-02
Кількість на модель
№
Назва деталі
Повітрозабірник (зварювання)
Заводський номер
15.8106032-10
Кількість на модель
1
№
1
Назва деталі
Блок управління
Заводський номер
31.3761000
Кількість на модель
1
№
2
Назва деталі
Табличка
Заводський номер
15.8106055
Кількість на модель
1
№
3
Назва деталі
Гвинт 2-4x13
Заводський номер
Шуруп 2-4х13
Кількість на модель
4
№
4
Назва деталі
Джерело напруги високовольтне 24В
Заводський номер
4001.3734000
Кількість на модель
1
№
5
Назва деталі
Ущільнення
Заводський номер
Уплотнение
Кількість на модель
2
№
6
Назва деталі
Ущільнення
Заводський номер
ПВВ-ХЛ
Кількість на модель
2
№
7
Назва деталі
Гвинт М124-6gх__NT__2__
Заводський номер
Винт М4-6gх12
Кількість на модель
4
№
10
Назва деталі
Диск
Заводський номер
Шайба 4
Кількість на модель
4
№
11
Назва деталі
Хомутик
Заводський номер
15.8106007
Кількість на модель
1
№
12
Назва деталі
Кожух
Заводський номер
15.8106051
Кількість на модель
1
№
13
Назва деталі
Етикетка
Заводський номер
15.8106056
Кількість на модель
1
№
14
Назва деталі
Гвинт М125-6gх__NT__2__
Заводський номер
Винт М5-6gх12
Кількість на модель
3
№
16
Назва деталі
Диск
Заводський номер
Шайба 5
Кількість на модель
3
№
17
Назва деталі
Пластина
Заводський номер
14.8106311
Кількість на модель
1
№
18
Назва деталі
Гвинт М145-6gх__NT__2__
Заводський номер
Винт М5-6gх14
Кількість на модель
2
№
19
Назва деталі
Електродвигун 24В
Заводський номер
492.3730000
Кількість на модель
1
№
21
Назва деталі
Напівмуфта
Заводський номер
14.8106301
Кількість на модель
2
№
22
Назва деталі
Корпус вентилятора
Заводський номер
15.8106304
Кількість на модель
1
№
32
Назва деталі
Крильчатка
Заводський номер
15.8106333
Кількість на модель
1
№
33
Назва деталі
Вал
Заводський номер
15.8106331
Кількість на модель
1
№
34
Назва деталі
Корпус пальника
Заводський номер
15.8106322
Кількість на модель
1
№
35
Назва деталі
Ущільнення пальника
Заводський номер
15.8106001
Кількість на модель
2
№
36
Назва деталі
Ущільнення пальника
Заводський номер
15.8106002
Кількість на модель
2
№
37
Назва деталі
Тарілчаста пружина
Заводський номер
15.8106327
Кількість на модель
1
№
38
Назва деталі
Тарілчаста пружина
Заводський номер
15.8106327-01
Кількість на модель
1
№
39
Назва деталі
Диск
Заводський номер
15.8106329
Кількість на модель
1
№
40
Назва деталі
Кільце Б
Заводський номер
Кольцо Б22
Кількість на модель
2
№
41
Назва деталі
Однорядний кульковий підшипник у зборі
Заводський номер
6-80018С2
Кількість на модель
2
№
42
Назва деталі
Втулка
Заводський номер
15.8106328
Кількість на модель
2
№
43
Назва деталі
Компенсаційна шайба
Заводський номер
14.8106324
Кількість на модель
1
№
44
Назва деталі
Шестерня
Заводський номер
14.8106323
Кількість на модель
1
№
45
Назва деталі
Самоконтрагуча гайка М6-6Н
Заводський номер
14.8106350
Кількість на модель
1
№
46
Назва деталі
Електромагніт із запірним пристроєм у зборі
Заводський номер
23.3741000
Кількість на модель
1
№
50
Назва деталі
Болт M- x
Заводський номер
Болт М6-6gх16
Кількість на модель
1
№
51
Назва деталі
Диск
Заводський номер
Шайба 6
Кількість на модель
1
№
52
Назва деталі
Скоба
Заводський номер
14.8106363
Кількість на модель
1
№
53
Назва деталі
Запальний електрод
Заводський номер
37.3707000
Кількість на модель
2
№
54
Назва деталі
Наконечник із пружиною
Заводський номер
Наконечник с пружиной
Кількість на модель
2
№
55
Назва деталі
Індикатор полум'я в зборі з диском
Заводський номер
22.3741000
Кількість на модель
1
№
57
Назва деталі
Диск індикатора полум'я
Заводський номер
Диск индикатора пламени
Кількість на модель
1
№
58
Назва деталі
Форсунка в зборі1,25кг/год
Заводський номер
212.1112020
Кількість на модель
1
№
59
Назва деталі
Паливопровід
Заводський номер
14.8106380
Кількість на модель
1
№
60
Назва деталі
Штуцер
Заводський номер
14.8106302
Кількість на модель
2
№
61
Назва деталі
Диск
Заводський номер
14.8106303
Кількість на модель
4
№
62
Назва деталі
Паливопровід (зварювання)
Заводський номер
15.8106390-01
Кількість на модель
1
№
63
Назва деталі
Паливопровід
Заводський номер
15.8106390
Кількість на модель
1
№
64
Назва деталі
Гвинт М304-6gх__NT__2__
Заводський номер
Винт М4-6gх30
Кількість на модель
2
№
65
Назва деталі
Паливний насос у зборі
Заводський номер
18.1106010
Кількість на модель
1
№
67
Назва деталі
Фільтр (сітка)
Заводський номер
Фильтр (сетка)
Кількість на модель
1
№
69
Назва деталі
Корпус форсунки
Заводський номер
14.8106371
Кількість на модель
1
№
71
Назва деталі
Скоба
Заводський номер
14.8106361
Кількість на модель
1
№
73
Назва деталі
Зубчасте колесо
Заводський номер
14.8106362
Кількість на модель
1
№
74
Назва деталі
Кільце А13942-68 ГОСТ 6
Заводський номер
14.8106365
Кількість на модель
1
№
75
Назва деталі
Камера згоряння в зборі
Заводський номер
15.8106200
Кількість на модель
1
№
80
Назва деталі
Горіх
Заводський номер
Гайка М6-6Н
Кількість на модель
2
№
81
Назва деталі
гвинт
Заводський номер
15.8106112
Кількість на модель
2
№
83
Назва деталі
Штифт
Заводський номер
15.8106111
Кількість на модель
2
№
84
Назва деталі
Теплообмінник у зборі
Заводський номер
15.8106100
Кількість на модель
1
№
85
Назва деталі
Шплінт 6,3х90
Заводський номер
Шплинт 6,3х90
Кількість на модель
1
№
86
Назва деталі
Хомут
Заводський номер
15.8106009
Кількість на модель
1
№
87
Назва деталі
Пластина
Заводський номер
14.8106102
Кількість на модель
1
№
88
Назва деталі
Хомут
Заводський номер
14.8106003
Кількість на модель
1
№
89
Назва деталі
Гвинт М84-6gх__NT__2__
Заводський номер
Винт М4-6gх8
Кількість на модель
1
№
90
Назва деталі
Шпилька
Заводський номер
14.8106120
Кількість на модель
1
№
91
Назва деталі
Кожух
Заводський номер
14.8106004
Кількість на модель
1
№
92
Назва деталі
Гайка
Заводський номер
14.8106002
Кількість на модель
1
№
93
Назва деталі
Термозапобіжник
Заводський номер
19.3722000
Кількість на модель
1
№
94
Назва деталі
Штуцер
Заводський номер
15.8106105
Кількість на модель
1
№
95
Назва деталі
Датчик температури
Заводський номер
14.3828000
Кількість на модель
1
№
96
Назва деталі
Диск
Заводський номер
Шайба
Кількість на модель
1
№
97
Назва деталі
Кронштейн
Заводський номер
15.8106104
Кількість на модель
1
№
98
Назва деталі
Датчик температури
Заводський номер
141.3828000
Кількість на модель
1
№
99
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Рідинний підігрівач у зборі | 15.8106000-02 | |||||||
| 1 | Повітрозабірник (зварювання) | 15.8106032-10 | 1 | 1 | 1 | |||
| 2 | Блок управління | 31.3761000 | 1 | 1 | 2 | |||
| 3 | Табличка | 15.8106055 | 1 | 1 | 3 | |||
| 4 | Гвинт 2-4x13 | Шуруп 2-4х13 | 4 | 4 | 4 | |||
| 5 | Джерело напруги високовольтне 24В | 4001.3734000 | 1 | 1 | 5 | |||
| 6 | Ущільнення | Уплотнение | 2 | 2 | 6 | |||
| 7 | Ущільнення | ПВВ-ХЛ | 2 | 2 | 7 | |||
| 10 | Гвинт М124-6gх__NT__2__ | Винт М4-6gх12 | 4 | 4 | 10 | |||
| 11 | Диск | Шайба 4 | 4 | 4 | 11 | |||
| 12 | Хомутик | 15.8106007 | 1 | 1 | 12 | |||
| 13 | Кожух | 15.8106051 | 1 | 1 | 13 | |||
| 14 | Етикетка | 15.8106056 | 1 | 1 | 14 | |||
| 16 | Гвинт М125-6gх__NT__2__ | Винт М5-6gх12 | 3 | 3 | 16 | |||
| 17 | Диск | Шайба 5 | 3 | 3 | 17 | |||
| 18 | Пластина | 14.8106311 | 1 | 1 | 18 | |||
| 19 | Гвинт М145-6gх__NT__2__ | Винт М5-6gх14 | 2 | 2 | 19 | |||
| 21 | Електродвигун 24В | 492.3730000 | 1 | 1 | 21 | |||
| 22 | Напівмуфта | 14.8106301 | 2 | 2 | 22 | |||
| 32 | Корпус вентилятора | 15.8106304 | 1 | 1 | 32 | |||
| 33 | Крильчатка | 15.8106333 | 1 | 1 | 33 | |||
| 34 | Вал | 15.8106331 | 1 | 1 | 34 | |||
| 35 | Корпус пальника | 15.8106322 | 1 | 1 | 35 | |||
| 36 | Ущільнення пальника | 15.8106001 | 2 | 2 | 36 | |||
| 37 | Ущільнення пальника | 15.8106002 | 2 | 2 | 37 | |||
| 38 | Тарілчаста пружина | 15.8106327 | 1 | 1 | 38 | |||
| 39 | Тарілчаста пружина | 15.8106327-01 | 1 | 1 | 39 | |||
| 40 | Диск | 15.8106329 | 1 | 1 | 40 | |||
| 41 | Кільце Б | Кольцо Б22 | 2 | 2 | 41 | |||
| 42 | Однорядний кульковий підшипник у зборі | 6-80018С2 | 2 | 2 | 42 | |||
| 43 | Втулка | 15.8106328 | 2 | 2 | 43 | |||
| 44 | Компенсаційна шайба | 14.8106324 | 1 | 1 | 44 | |||
| 45 | Шестерня | 14.8106323 | 1 | 1 | 45 | |||
| 46 | Самоконтрагуча гайка М6-6Н | 14.8106350 | 1 | 1 | 46 | |||
| 50 | Електромагніт із запірним пристроєм у зборі | 23.3741000 | 1 | 1 | 50 | |||
| 51 | Болт M- x | Болт М6-6gх16 | 1 | 1 | 51 | |||
| 52 | Диск | Шайба 6 | 1 | 1 | 52 | |||
| 53 | Скоба | 14.8106363 | 1 | 1 | 53 | |||
| 54 | Запальний електрод | 37.3707000 | 2 | 2 | 54 | |||
| 55 | Наконечник із пружиною | Наконечник с пружиной | 2 | 2 | 55 | |||
| 57 | Індикатор полум'я в зборі з диском | 22.3741000 | 1 | 1 | 57 | |||
| 58 | Диск індикатора полум'я | Диск индикатора пламени | 1 | 1 | 58 | |||
| 59 | Форсунка в зборі1,25кг/год | 212.1112020 | 1 | 1 | 59 | |||
| 60 | Паливопровід | 14.8106380 | 1 | 1 | 60 | |||
| 61 | Штуцер | 14.8106302 | 2 | 2 | 61 | |||
| 62 | Диск | 14.8106303 | 4 | 4 | 62 | |||
| 63 | Паливопровід (зварювання) | 15.8106390-01 | 1 | 1 | 63 | |||
| 64 | Паливопровід | 15.8106390 | 1 | 1 | 64 | |||
| 65 | Гвинт М304-6gх__NT__2__ | Винт М4-6gх30 | 2 | 2 | 65 | |||
| 67 | Паливний насос у зборі | 18.1106010 | 1 | 1 | 67 | |||
| 69 | Фільтр (сітка) | Фильтр (сетка) | 1 | 1 | 69 | |||
| 71 | Корпус форсунки | 14.8106371 | 1 | 1 | 71 | |||
| 73 | Скоба | 14.8106361 | 1 | 1 | 73 | |||
| 74 | Зубчасте колесо | 14.8106362 | 1 | 1 | 74 | |||
| 75 | Кільце А13942-68 ГОСТ 6 | 14.8106365 | 1 | 1 | 75 | |||
| 80 | Камера згоряння в зборі | 15.8106200 | 1 | 1 | 80 | |||
| 81 | Горіх | Гайка М6-6Н | 2 | 2 | 81 | |||
| 83 | гвинт | 15.8106112 | 2 | 2 | 83 | |||
| 84 | Штифт | 15.8106111 | 2 | 2 | 84 | |||
| 85 | Теплообмінник у зборі | 15.8106100 | 1 | 1 | 85 | |||
| 86 | Шплінт 6,3х90 | Шплинт 6,3х90 | 1 | 1 | 86 | |||
| 87 | Хомут | 15.8106009 | 1 | 1 | 87 | |||
| 88 | Пластина | 14.8106102 | 1 | 1 | 88 | |||
| 89 | Хомут | 14.8106003 | 1 | 1 | 89 | |||
| 90 | Гвинт М84-6gх__NT__2__ | Винт М4-6gх8 | 1 | 1 | 90 | |||
| 91 | Шпилька | 14.8106120 | 1 | 1 | 91 | |||
| 92 | Кожух | 14.8106004 | 1 | 1 | 92 | |||
| 93 | Гайка | 14.8106002 | 1 | 1 | 93 | |||
| 94 | Термозапобіжник | 19.3722000 | 1 | 1 | 94 | |||
| 95 | Штуцер | 15.8106105 | 1 | 1 | 95 | |||
| 96 | Датчик температури | 14.3828000 | 1 | 1 | 96 | |||
| 97 | Диск | Шайба | 1 | 1 | 97 | |||
| 98 | Кронштейн | 15.8106104 | 1 | 1 | 98 | |||
| 99 | Датчик температури | 141.3828000 | 1 | 1 | 99 |
