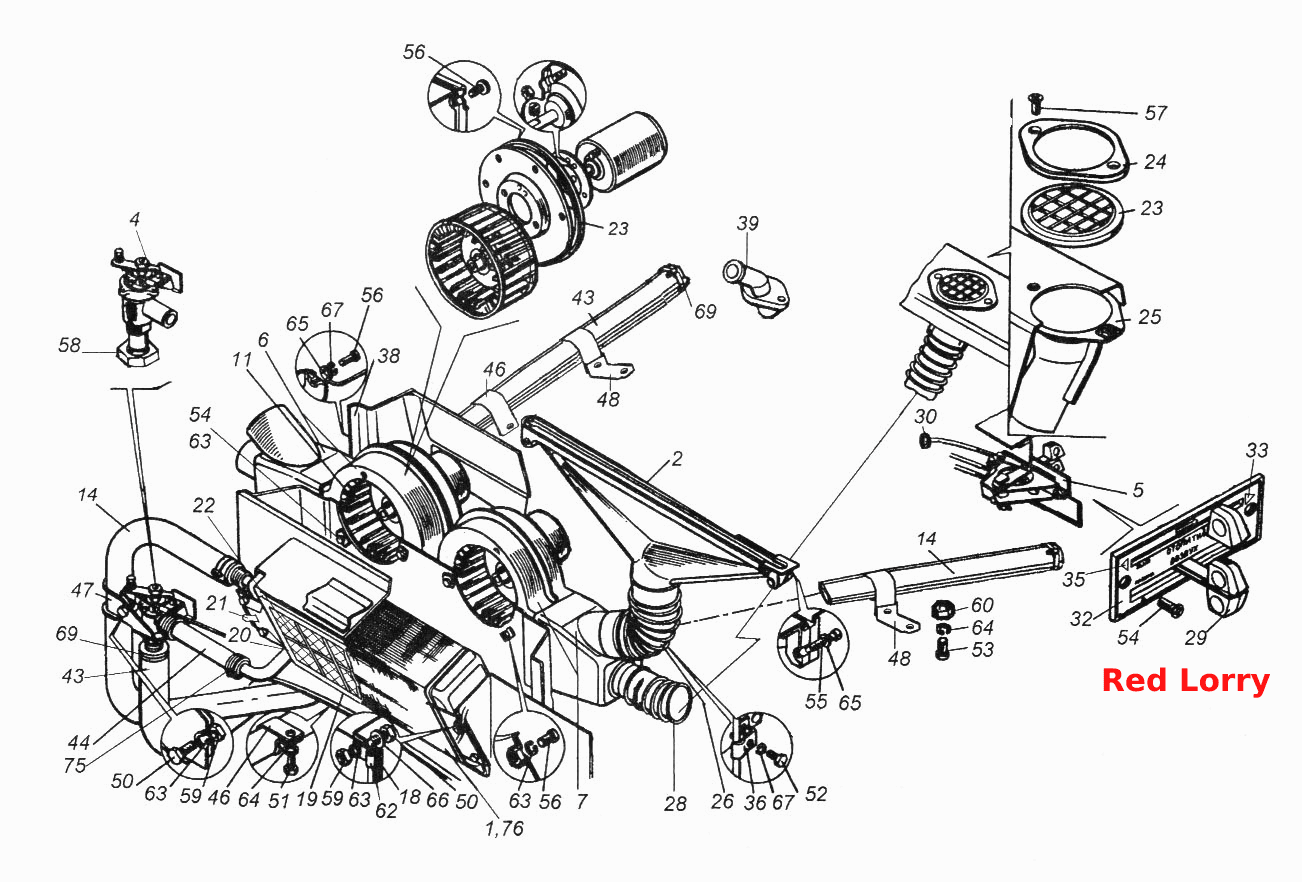

Елементи системи опалення та вентиляції кабіни
100%
Назва деталі
Радіатор опалення в зборі
Заводський номер
5320-8101060
Кількість на модель
1
№
1
Назва деталі
Сопло обдуву в зборі
Заводський номер
5320-8102030
Кількість на модель
2
№
2
Назва деталі
Кран опалення в зборі
Заводський номер
5320-8105160
Кількість на модель
1
№
4
Назва деталі
__NT__0__ Привід управління опаленням
Заводський номер
5320-8109020-10
Кількість на модель
1
№
5
Назва деталі
Правий розподільник у зборі
Заводський номер
5320-8118026
Кількість на модель
1
№
6
Назва деталі
Ліва гвинтова трубка з розподільником у зборі
Заводський номер
5320-8118027
Кількість на модель
1
№
7
Назва деталі
Робоче колесо з електродвигуном у зборі
Заводський номер
5320-8118069
Кількість на модель
2
№
11
Назва деталі
Шланг відвідний опалювального приладу в зборі
Заводський номер
53205-8120132
Кількість на модель
1
№
14
Назва деталі
Ущільнювач кожуха
Заводський номер
5320-8101023
Кількість на модель
2
№
18
Назва деталі
Ущільнювач радіатора
Заводський номер
5320-8101079
Кількість на модель
1
№
19
Назва деталі
Рамка фільтра
Заводський номер
5320-8101290
Кількість на модель
1
№
20
Назва деталі
Тримач
Заводський номер
5320-8101292
Кількість на модель
2
№
21
Назва деталі
Фільтрувальний елемент
Заводський номер
5320-8101294
Кількість на модель
1
№
22
Назва деталі
Розподільник
Заводський номер
5320-8102026-01
Кількість на модель
2
№
23
Назва деталі
Фланець кріплення розподільника
Заводський номер
5320-8102047
Кількість на модель
2
№
24
Назва деталі
Підвідний патрубок у зборі
Заводський номер
5320-8102050-01
Кількість на модель
2
№
25
Назва деталі
Шланг обдування лобового скла
Заводський номер
5320-8102056-01
Кількість на модель
2
№
26
Назва деталі
Шланг обдування бічного скла
Заводський номер
5320-8102077-01
Кількість на модель
2
№
28
Назва деталі
Ручка управління
Заводський номер
5320-8109044-10
Кількість на модель
3
№
29
Назва деталі
Втулка оболонки троса
Заводський номер
5320-1310277
Кількість на модель
1
№
30
Назва деталі
Шкала
Заводський номер
5320-8109229
Кількість на модель
1
№
32
Назва деталі
Покажчик подачі теплого повітря
Заводський номер
53205-8109230
Кількість на модель
1
№
33
Назва деталі
Індикатор подачі холодного повітря
Заводський номер
53205-8109232
Кількість на модель
1
№
35
Назва деталі
Притиск троса
Заводський номер
5320-8109365
Кількість на модель
2
№
36
Назва деталі
Кільце фланця
Заводський номер
5320-8118093
Кількість на модель
2
№
37
Назва деталі
Кожух
Заводський номер
5320-8118101 -01
Кількість на модель
1
№
38
Назва деталі
Патрубок відбору води
Заводський номер
5320-8120019
Кількість на модель
2
№
39
Назва деталі
Шланг підведення опалювального приладу в зборі
Заводський номер
53205-8120111
Кількість на модель
1
№
43
Назва деталі
Передній шланг обігрівача
Заводський номер
5320-8120143
Кількість на модель
1
№
44
Назва деталі
Скоба
Заводський номер
5320-8120165
Кількість на модель
1
№
46
Назва деталі
Скоба відвідного шланга
Заводський номер
5320-8120167
Кількість на модель
1
№
47
Назва деталі
Кронштейн
Заводський номер
5320-8120032
Кількість на модель
1
№
48
Назва деталі
Болт TEM166-6gx__NT__2__
Заводський номер
1/09022/21
Кількість на модель
5
№
50
Назва деталі
Болт M8-6gх14
Заводський номер
1/60431/21
Кількість на модель
1
№
51
Назва деталі
Болт M5-6gх10
Заводський номер
853013
Кількість на модель
3
№
52
Назва деталі
Болт M8-6gх20
Заводський номер
1/60434/21
Кількість на модель
4
№
53
Назва деталі
Гвинт
Заводський номер
1/32760/01
Кількість на модель
8
№
54
Назва деталі
Гвинт М255х__NT__2__
Заводський номер
1/03899/01
Кількість на модель
4
№
55
Назва деталі
Гвинт М125х__NT__2__
Заводський номер
1/32740/01
Кількість на модель
16
№
56
Назва деталі
Саморізний гвинт типу АВ
Заводський номер
1/76805/01
Кількість на модель
4
№
57
Назва деталі
Гайка М24х1,5-6Н
Заводський номер
1/07269/11
Кількість на модель
1
№
58
Назва деталі
Гайка М6-6Н
Заводський номер
1/58962/11
Кількість на модель
5
№
59
Назва деталі
Гайка М8-6Н низька
Заводський номер
1/61023/11
Кількість на модель
4
№
60
Назва деталі
Закрита скоба троса
Заводський номер
1/04187/01
Кількість на модель
1
№
62
Назва деталі
Пружинна шайба
Заводський номер
1/05164/77
Кількість на модель
11
№
63
Назва деталі
Пружинна шайба
Заводський номер
1/05166/77
Кількість на модель
5
№
64
Назва деталі
Плоска шайба 5,45х10х1
Заводський номер
1/05193/01
Кількість на модель
8
№
65
Назва деталі
Плоска шайба 6х12х1, 5
Заводський номер
1/05194/01
Кількість на модель
8
№
66
Назва деталі
Пружинна шайба
Заводський номер
1/11954/73
Кількість на модель
6
№
67
Назва деталі
Хомут у зборі L=310
Заводський номер
1/21710/90
Кількість на модель
2
№
69
Назва деталі
Хомут ТОRRО 20-32/12-С7W1
Заводський номер
Хомут ТОRRО 20-32/12 -С7W1
Кількість на модель
6
№
75
Назва деталі
Радіатор опалення
Заводський номер
22.8101060
Кількість на модель
1
№
76
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Радіатор опалення в зборі | 5320-8101060 | 1 | 1 | 1 | |||
| 2 | Сопло обдуву в зборі | 5320-8102030 | 2 | 2 | 2 | |||
| 4 | Кран опалення в зборі | 5320-8105160 | 1 | 1 | 4 | |||
| 5 | __NT__0__ Привід управління опаленням | 5320-8109020-10 | 1 | 1 | 5 | |||
| 6 | Правий розподільник у зборі | 5320-8118026 | 1 | 1 | 6 | |||
| 7 | Ліва гвинтова трубка з розподільником у зборі | 5320-8118027 | 1 | 1 | 7 | |||
| 11 | Робоче колесо з електродвигуном у зборі | 5320-8118069 | 2 | 2 | 11 | |||
| 14 | Шланг відвідний опалювального приладу в зборі | 53205-8120132 | 1 | 1 | 14 | |||
| 18 | Ущільнювач кожуха | 5320-8101023 | 2 | 2 | 18 | |||
| 19 | Ущільнювач радіатора | 5320-8101079 | 1 | 1 | 19 | |||
| 20 | Рамка фільтра | 5320-8101290 | 1 | 1 | 20 | |||
| 21 | Тримач | 5320-8101292 | 2 | 2 | 21 | |||
| 22 | Фільтрувальний елемент | 5320-8101294 | 1 | 1 | 22 | |||
| 23 | Розподільник | 5320-8102026-01 | 2 | 2 | 23 | |||
| 24 | Фланець кріплення розподільника | 5320-8102047 | 2 | 2 | 24 | |||
| 25 | Підвідний патрубок у зборі | 5320-8102050-01 | 2 | 2 | 25 | |||
| 26 | Шланг обдування лобового скла | 5320-8102056-01 | 2 | 2 | 26 | |||
| 28 | Шланг обдування бічного скла | 5320-8102077-01 | 2 | 2 | 28 | |||
| 29 | Ручка управління | 5320-8109044-10 | 3 | 3 | 29 | |||
| 30 | Втулка оболонки троса | 5320-1310277 | 1 | 1 | 30 | |||
| 32 | Шкала | 5320-8109229 | 1 | 1 | 32 | |||
| 33 | Покажчик подачі теплого повітря | 53205-8109230 | 1 | 1 | 33 | |||
| 35 | Індикатор подачі холодного повітря | 53205-8109232 | 1 | 1 | 35 | |||
| 36 | Притиск троса | 5320-8109365 | 2 | 2 | 36 | |||
| 37 | Кільце фланця | 5320-8118093 | 2 | 2 | 37 | |||
| 38 | Кожух | 5320-8118101 -01 | 1 | 1 | 38 | |||
| 39 | Патрубок відбору води | 5320-8120019 | 2 | 2 | 39 | |||
| 43 | Шланг підведення опалювального приладу в зборі | 53205-8120111 | 1 | 1 | 43 | |||
| 44 | Передній шланг обігрівача | 5320-8120143 | 1 | 1 | 44 | |||
| 46 | Скоба | 5320-8120165 | 1 | 1 | 46 | |||
| 47 | Скоба відвідного шланга | 5320-8120167 | 1 | 1 | 47 | |||
| 48 | Кронштейн | 5320-8120032 | 1 | 1 | 48 | |||
| 50 | Болт TEM166-6gx__NT__2__ | 1/09022/21 | 5 | 5 | 50 | |||
| 51 | Болт M8-6gх14 | 1/60431/21 | 1 | 1 | 51 | |||
| 52 | Болт M5-6gх10 | 853013 | 3 | 3 | 52 | |||
| 53 | Болт M8-6gх20 | 1/60434/21 | 4 | 4 | 53 | |||
| 54 | Гвинт | 1/32760/01 | 8 | 8 | 54 | |||
| 55 | Гвинт М255х__NT__2__ | 1/03899/01 | 4 | 4 | 55 | |||
| 56 | Гвинт М125х__NT__2__ | 1/32740/01 | 16 | 16 | 56 | |||
| 57 | Саморізний гвинт типу АВ | 1/76805/01 | 4 | 4 | 57 | |||
| 58 | Гайка М24х1,5-6Н | 1/07269/11 | 1 | 1 | 58 | |||
| 59 | Гайка М6-6Н | 1/58962/11 | 5 | 5 | 59 | |||
| 60 | Гайка М8-6Н низька | 1/61023/11 | 4 | 4 | 60 | |||
| 62 | Закрита скоба троса | 1/04187/01 | 1 | 1 | 62 | |||
| 63 | Пружинна шайба | 1/05164/77 | 11 | 11 | 63 | |||
| 64 | Пружинна шайба | 1/05166/77 | 5 | 5 | 64 | |||
| 65 | Плоска шайба 5,45х10х1 | 1/05193/01 | 8 | 8 | 65 | |||
| 66 | Плоска шайба 6х12х1, 5 | 1/05194/01 | 8 | 8 | 66 | |||
| 67 | Пружинна шайба | 1/11954/73 | 6 | 6 | 67 | |||
| 69 | Хомут у зборі L=310 | 1/21710/90 | 2 | 2 | 69 | |||
| 75 | Хомут ТОRRО 20-32/12-С7W1 | Хомут ТОRRО 20-32/12 -С7W1 | 6 | 6 | 75 | |||
| 76 | Радіатор опалення | 22.8101060 | 1 | 1 | 76 |
