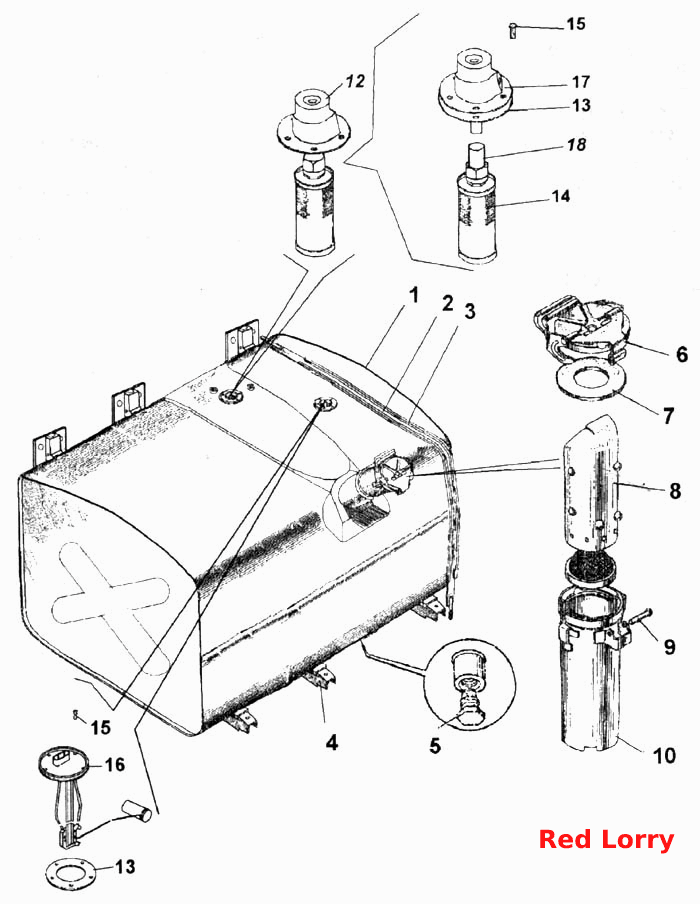

Паливний бак
100%
Назва деталі
Паливний бак у зборі
Заводський номер
541121-1101010
Кількість на модель
1
№
1
Назва деталі
Хомут кріплення паливного бака
Заводський номер
53212-1101110
Кількість на модель
3
№
2
Назва деталі
Установка хомута кріплення паливного бака
Заводський номер
541121-1101115
Кількість на модель
3
№
3
Назва деталі
Кронштейн кріплення паливного бака (зварювання)
Заводський номер
53212-1101104
Кількість на модель
3
№
4
Назва деталі
Засмічення зливного клапана
Заводський номер
5320-1101018
Кількість на модель
1
№
5
Назва деталі
Облицювання пробкою в зборі
Заводський номер
5320-1103070
Кількість на модель
1
№
6
Назва деталі
Установка пробки паливного бака
Заводський номер
5320-1103075
Кількість на модель
1
№
7
Назва деталі
Висувна труба паливного бака у зборі
Заводський номер
5320-1101090-10
Кількість на модель
1
№
8
Назва деталі
Заклепка 40.01.016х37.001.157-75 ОСТ __NT__3__5
Заводський номер
255141
Кількість на модель
1
№
9
Назва деталі
Висувна трубка наливної горловини
Заводський номер
5320-1101060-10
Кількість на модель
1
№
10
Назва деталі
Паливозабірник
Заводський номер
541121-1104012
Кількість на модель
1
№
12
Назва деталі
Прокладка датчика
Заводський номер
5320-3827013
Кількість на модель
1
№
13
Назва деталі
Фільтр приймальної трубки
Заводський номер
541121-1104023
Кількість на модель
1
№
14
Назва деталі
Гвинт М85-6gх__NT__2__
Заводський номер
1/03892/01
Кількість на модель
10
№
15
Назва деталі
Датчик рівня палива
Заводський номер
БМ158Д-3806600
Кількість на модель
1
№
16
Назва деталі
Корпус паливного колектора з трубкою
Заводський номер
541121-1104050
Кількість на модель
1
№
17
Назва деталі
Зливна трубка
Заводський номер
541121-1104136
Кількість на модель
1
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Паливний бак у зборі | 541121-1101010 | 1 | 1 | 1 | |||
| 2 | Хомут кріплення паливного бака | 53212-1101110 | 3 | 3 | 2 | |||
| 3 | Установка хомута кріплення паливного бака | 541121-1101115 | 3 | 3 | 3 | |||
| 4 | Кронштейн кріплення паливного бака (зварювання) | 53212-1101104 | 3 | 3 | 4 | |||
| 5 | Засмічення зливного клапана | 5320-1101018 | 1 | 1 | 5 | |||
| 6 | Облицювання пробкою в зборі | 5320-1103070 | 1 | 1 | 6 | |||
| 7 | Установка пробки паливного бака | 5320-1103075 | 1 | 1 | 7 | |||
| 8 | Висувна труба паливного бака у зборі | 5320-1101090-10 | 1 | 1 | 8 | |||
| 9 | Заклепка 40.01.016х37.001.157-75 ОСТ __NT__3__5 | 255141 | 1 | 1 | 9 | |||
| 10 | Висувна трубка наливної горловини | 5320-1101060-10 | 1 | 1 | 10 | |||
| 12 | Паливозабірник | 541121-1104012 | 1 | 1 | 12 | |||
| 13 | Прокладка датчика | 5320-3827013 | 1 | 1 | 13 | |||
| 14 | Фільтр приймальної трубки | 541121-1104023 | 1 | 1 | 14 | |||
| 15 | Гвинт М85-6gх__NT__2__ | 1/03892/01 | 10 | 10 | 15 | |||
| 16 | Датчик рівня палива | БМ158Д-3806600 | 1 | 1 | 16 | |||
| 17 | Корпус паливного колектора з трубкою | 541121-1104050 | 1 | 1 | 17 | |||
| 18 | Зливна трубка | 541121-1104136 | 1 | 1 | 18 |
