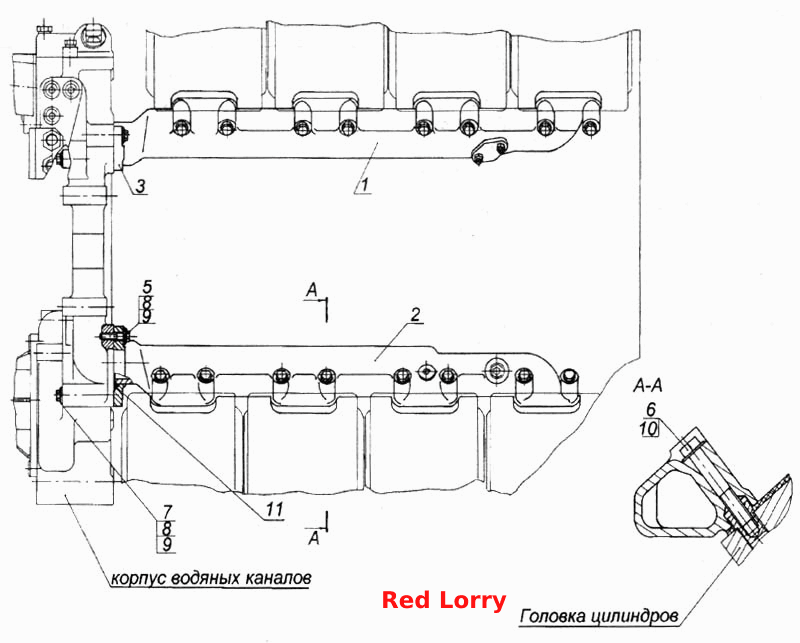

Монтаж водопровідних труб
100%
Назва деталі
Права водяна труба
Заводський номер
7406.1303100-10
Кількість на модель
1
№
1
Назва деталі
Водяна труба, ліва
Заводський номер
7406.1303101-10
Кількість на модель
1
№
2
Назва деталі
З'єднувальний фланець
Заводський номер
7406.1303016
Кількість на модель
2
№
3
Назва деталі
Болт M8-6gх30
Заводський номер
1/60438/21
Кількість на модель
2
№
5
Назва деталі
Болт TEM558-6gx__NT__2__
Заводський номер
1/60443/21
Кількість на модель
16
№
6
Назва деталі
Болт M- x
Заводський номер
1/60448/21
Кількість на модель
2
№
7
Назва деталі
Плоска шайба 8х17
Заводський номер
1/05196/73
Кількість на модель
4
№
8
Назва деталі
Пружинна шайба
Заводський номер
1/05166/73
Кількість на модель
4
№
9
Назва деталі
Хвиляста шайба
Заводський номер
1/26013/73
Кількість на модель
16
№
10
Назва деталі
Кільце
Заводський номер
050-060-58-2-2
Кількість на модель
2
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Права водяна труба | 7406.1303100-10 | 1 | 1 | 1 | |||
| 2 | Водяна труба, ліва | 7406.1303101-10 | 1 | 1 | 2 | |||
| 3 | З'єднувальний фланець | 7406.1303016 | 2 | 2 | 3 | |||
| 5 | Болт M8-6gх30 | 1/60438/21 | 2 | 2 | 5 | |||
| 6 | Болт TEM558-6gx__NT__2__ | 1/60443/21 | 16 | 16 | 6 | |||
| 7 | Болт M- x | 1/60448/21 | 2 | 2 | 7 | |||
| 8 | Плоска шайба 8х17 | 1/05196/73 | 4 | 4 | 8 | |||
| 9 | Пружинна шайба | 1/05166/73 | 4 | 4 | 9 | |||
| 10 | Хвиляста шайба | 1/26013/73 | 16 | 16 | 10 | |||
| 11 | Кільце | 050-060-58-2-2 | 2 | 2 | 11 |
