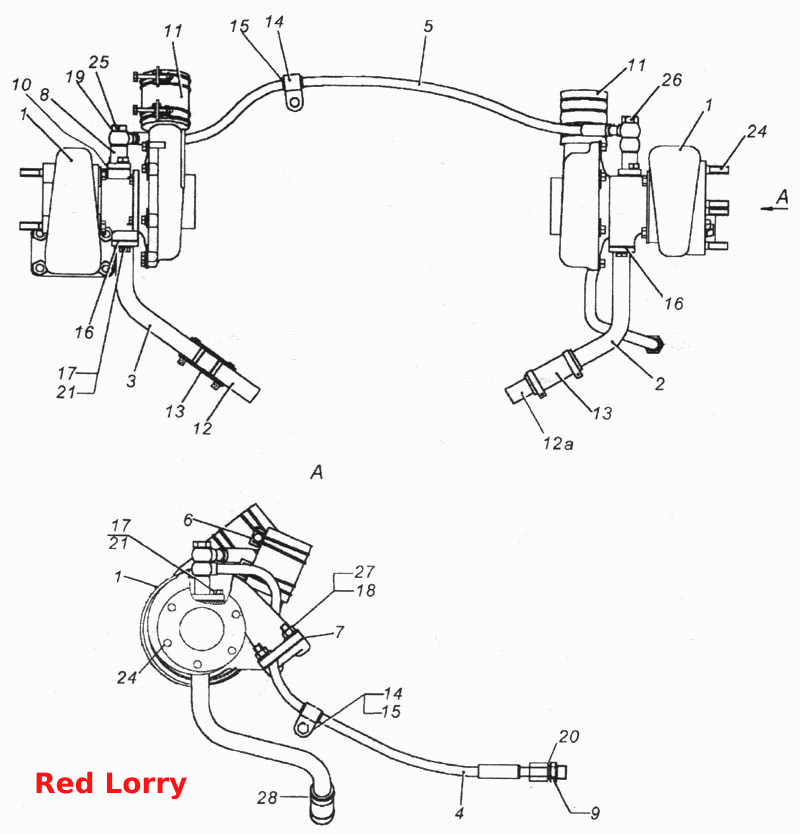

Встановлення турбокомпресора
100%
Назва деталі
Турбокомпресор ТКР С-
Заводський номер
7406.1118010
Кількість на модель
2
№
1
Назва деталі
Права трубка зливу масла
Заводський номер
7406.1118220
Кількість на модель
1
№
2
Назва деталі
Ліва трубка зливу масла
Заводський номер
740.20-1118224
Кількість на модель
1
№
3
Назва деталі
Трубка подачі масла
Заводський номер
740.21-1118290-10
Кількість на модель
1
№
4
Назва деталі
З'єднувальна трубка для подачі масла
Заводський номер
740.21-1118310-10
Кількість на модель
1
№
5
Назва деталі
Хомут у зборі
Заводський номер
5320-1303033
Кількість на модель
4
№
6
Назва деталі
Прокладка турбіни
Заводський номер
7403.1118189
Кількість на модель
2
№
7
Назва деталі
Перехідник
Заводський номер
7405.1118200
Кількість на модель
2
№
8
Назва деталі
Штуцер
Заводський номер
7405.1118204
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
7405.1118245
Кількість на модель
2
№
10
Назва деталі
Рукав __NT__1__х__NT__0__, __NT__2__
Заводський номер
7406.1118276
Кількість на модель
2
№
11
Назва деталі
Трубка
Заводський номер
7405.1118280
Кількість на модель
1
№
12
Назва деталі
Трубка {а}
Заводський номер
740.20-1118280
Кількість на модель
1
№
12
Назва деталі
Рукав __NT__1__х__NT__0__, __NT__2__
Заводський номер
7406.1118320
Кількість на модель
2
№
13
Назва деталі
Кляммер
Заводський номер
7405.1118322
Кількість на модель
1
№
14
Назва деталі
Прокладка
Заводський номер
7405.1118325
Кількість на модель
1
№
15
Назва деталі
Прокладка
Заводський номер
7405.1118335
Кількість на модель
2
№
16
Назва деталі
Болт M8-6gх20
Заводський номер
1/60434/21
Кількість на модель
8
№
17
Назва деталі
Гайка М__NT__1__х__NT__2__, __NT__0__Н
Заводський номер
1/21647/27
Кількість на модель
8
№
18
Назва деталі
Ущільнювальна прокладка 14х20х1, 5
Заводський номер
1/02800/60
Кількість на модель
5
№
19
Назва деталі
Прокладка діаметром 18х24, табл. ВАЗ 14607
Заводський номер
1/02599/60
Кількість на модель
1
№
20
Назва деталі
Пружинна шайба
Заводський номер
1/05166/73
Кількість на модель
8
№
21
Назва деталі
Шпилька Мххх
Заводський номер
1/34495/33
Кількість на модель
8
№
24
Назва деталі
Болт M14x1,5-6gx30
Заводський номер
870005
Кількість на модель
1
№
25
Назва деталі
Болт M14x1,5-6gx50
Заводський номер
870031
Кількість на модель
1
№
26
Назва деталі
Шайба 10 тарілчаста
Заводський номер
870860
Кількість на модель
8
№
27
Назва деталі
Хомут у зборі
Заводський номер
853894
Кількість на модель
4
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Турбокомпресор ТКР С- | 7406.1118010 | 2 | 2 | 1 | |||
| 2 | Права трубка зливу масла | 7406.1118220 | 1 | 1 | 2 | |||
| 3 | Ліва трубка зливу масла | 740.20-1118224 | 1 | 1 | 3 | |||
| 4 | Трубка подачі масла | 740.21-1118290-10 | 1 | 1 | 4 | |||
| 5 | З'єднувальна трубка для подачі масла | 740.21-1118310-10 | 1 | 1 | 5 | |||
| 6 | Хомут у зборі | 5320-1303033 | 4 | 4 | 6 | |||
| 7 | Прокладка турбіни | 7403.1118189 | 2 | 2 | 7 | |||
| 8 | Перехідник | 7405.1118200 | 2 | 2 | 8 | |||
| 9 | Штуцер | 7405.1118204 | 1 | 1 | 9 | |||
| 10 | Прокладка | 7405.1118245 | 2 | 2 | 10 | |||
| 11 | Рукав __NT__1__х__NT__0__, __NT__2__ | 7406.1118276 | 2 | 2 | 11 | |||
| 12 | Трубка | 7405.1118280 | 1 | 1 | 12 | |||
| 12 | Трубка {а} | 740.20-1118280 | 1 | 1 | 12 | |||
| 13 | Рукав __NT__1__х__NT__0__, __NT__2__ | 7406.1118320 | 2 | 2 | 13 | |||
| 14 | Кляммер | 7405.1118322 | 1 | 1 | 14 | |||
| 15 | Прокладка | 7405.1118325 | 1 | 1 | 15 | |||
| 16 | Прокладка | 7405.1118335 | 2 | 2 | 16 | |||
| 17 | Болт M8-6gх20 | 1/60434/21 | 8 | 8 | 17 | |||
| 18 | Гайка М__NT__1__х__NT__2__, __NT__0__Н | 1/21647/27 | 8 | 8 | 18 | |||
| 19 | Ущільнювальна прокладка 14х20х1, 5 | 1/02800/60 | 5 | 5 | 19 | |||
| 20 | Прокладка діаметром 18х24, табл. ВАЗ 14607 | 1/02599/60 | 1 | 1 | 20 | |||
| 21 | Пружинна шайба | 1/05166/73 | 8 | 8 | 21 | |||
| 24 | Шпилька Мххх | 1/34495/33 | 8 | 8 | 24 | |||
| 25 | Болт M14x1,5-6gx30 | 870005 | 1 | 1 | 25 | |||
| 26 | Болт M14x1,5-6gx50 | 870031 | 1 | 1 | 26 | |||
| 27 | Шайба 10 тарілчаста | 870860 | 8 | 8 | 27 | |||
| 28 | Хомут у зборі | 853894 | 4 | 4 | 28 |
