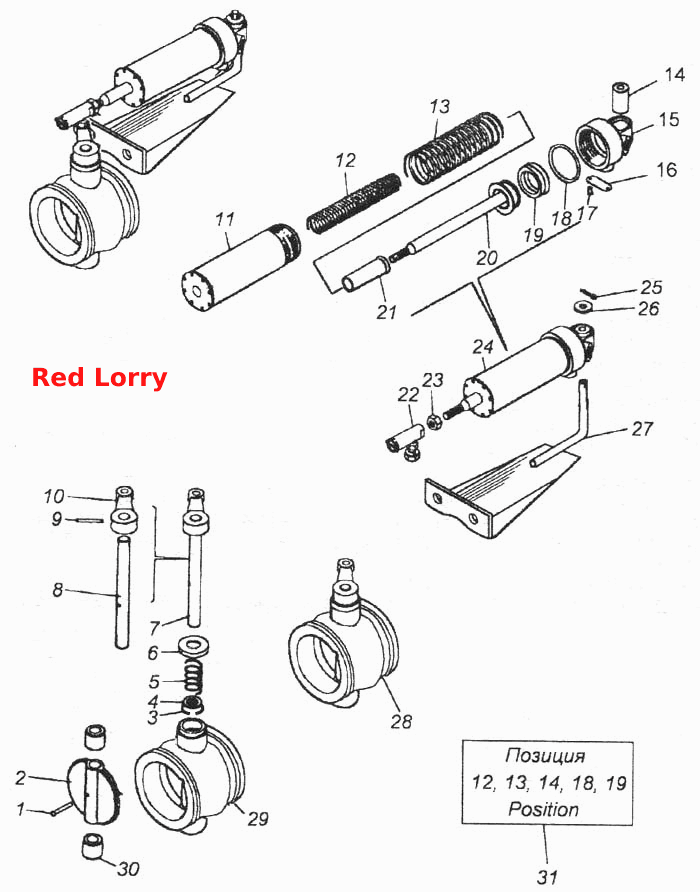

Циліндр допоміжного гальма (пневматичний)
100%
Назва деталі
Заклепка
Заводський номер
1/05334/03
Кількість на модель
1
№
1
Назва деталі
Заслінка
Заводський номер
53205-3570017
Кількість на модель
1
№
2
Назва деталі
Опорне кільце 21,8х2х1
Заводський номер
862822
Кількість на модель
1
№
3
Назва деталі
Диск
Заводський номер
5320-3570032
Кількість на модель
1
№
4
Назва деталі
Пружина
Заводський номер
5320-3570033
Кількість на модель
1
№
5
Назва деталі
Кришка
Заводський номер
5320-3570039
Кількість на модель
1
№
6
Назва деталі
Втулка
Заводський номер
53205-3570030
Кількість на модель
1
№
7
Назва деталі
Вал
Заводський номер
53205-3570031
Кількість на модель
1
№
8
Назва деталі
Штифт 4х25
Заводський номер
1/03339/16
Кількість на модель
1
№
9
Назва деталі
Важіль приводу допоміжного гальма
Заводський номер
5320-3570037
Кількість на модель
1
№
10
Назва деталі
Циліндр у зборі
Заводський номер
100-3570220
Кількість на модель
1
№
11
Назва деталі
Пружина
Заводський номер
100-3570229
Кількість на модель
1
№
12
Назва деталі
Пружина
Заводський номер
100-3570223
Кількість на модель
1
№
13
Назва деталі
Втулка
Заводський номер
100-3570233
Кількість на модель
1
№
14
Назва деталі
Кришка циліндра
Заводський номер
100-3570230
Кількість на модель
1
№
15
Назва деталі
Табличка
Заводський номер
100-3512099
Кількість на модель
1
№
16
Назва деталі
Порожниста заклепка
Заводський номер
304183
Кількість на модель
2
№
17
Назва деталі
Кільце
Заводський номер
100-3570232
Кількість на модель
1
№
18
Назва деталі
Ущільнювальне кільце
Заводський номер
100-3570228
Кількість на модель
1
№
19
Назва деталі
Поршень у зборі
Заводський номер
100-3570224
Кількість на модель
1
№
20
Назва деталі
Опора
Заводський номер
100-3570227
Кількість на модель
1
№
21
Назва деталі
Наконечник тяги важеля керування регулятором
Заводський номер
740.1108054
Кількість на модель
1
№
22
Назва деталі
Гайка М8-6Н низька
Заводський номер
1/61023/11
Кількість на модель
1
№
23
Назва деталі
Циліндр
Заводський номер
100-3570210
Кількість на модель
1
№
24
Назва деталі
Роз'ємний шплінт 6х40
Заводський номер
1/07963/01
Кількість на модель
1
№
25
Назва деталі
Пружинна шайба
Заводський номер
1/05166/01
Кількість на модель
4
№
26
Назва деталі
Кронштейн циліндра у зборі
Заводський номер
53205-3570100
Кількість на модель
1
№
27
Назва деталі
Корпус допоміжного гальма із заслінкою у зборі
Заводський номер
53205-3570014
Кількість на модель
1
№
28
Назва деталі
Корпус
Заводський номер
53205-3570022
Кількість на модель
1
№
29
Назва деталі
Втулка
Заводський номер
5320-3570034
Кількість на модель
2
№
30
Назва деталі
Комплект запчастин (циліндр 100-3570210) (За потребою)
Заводський номер
100-3570209
Кількість на модель
1
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Заклепка | 1/05334/03 | 1 | 1 | 1 | |||
| 2 | Заслінка | 53205-3570017 | 1 | 1 | 2 | |||
| 3 | Опорне кільце 21,8х2х1 | 862822 | 1 | 1 | 3 | |||
| 4 | Диск | 5320-3570032 | 1 | 1 | 4 | |||
| 5 | Пружина | 5320-3570033 | 1 | 1 | 5 | |||
| 6 | Кришка | 5320-3570039 | 1 | 1 | 6 | |||
| 7 | Втулка | 53205-3570030 | 1 | 1 | 7 | |||
| 8 | Вал | 53205-3570031 | 1 | 1 | 8 | |||
| 9 | Штифт 4х25 | 1/03339/16 | 1 | 1 | 9 | |||
| 10 | Важіль приводу допоміжного гальма | 5320-3570037 | 1 | 1 | 10 | |||
| 11 | Циліндр у зборі | 100-3570220 | 1 | 1 | 11 | |||
| 12 | Пружина | 100-3570229 | 1 | 1 | 12 | |||
| 13 | Пружина | 100-3570223 | 1 | 1 | 13 | |||
| 14 | Втулка | 100-3570233 | 1 | 1 | 14 | |||
| 15 | Кришка циліндра | 100-3570230 | 1 | 1 | 15 | |||
| 16 | Табличка | 100-3512099 | 1 | 1 | 16 | |||
| 17 | Порожниста заклепка | 304183 | 2 | 2 | 17 | |||
| 18 | Кільце | 100-3570232 | 1 | 1 | 18 | |||
| 19 | Ущільнювальне кільце | 100-3570228 | 1 | 1 | 19 | |||
| 20 | Поршень у зборі | 100-3570224 | 1 | 1 | 20 | |||
| 21 | Опора | 100-3570227 | 1 | 1 | 21 | |||
| 22 | Наконечник тяги важеля керування регулятором | 740.1108054 | 1 | 1 | 22 | |||
| 23 | Гайка М8-6Н низька | 1/61023/11 | 1 | 1 | 23 | |||
| 24 | Циліндр | 100-3570210 | 1 | 1 | 24 | |||
| 25 | Роз'ємний шплінт 6х40 | 1/07963/01 | 1 | 1 | 25 | |||
| 26 | Пружинна шайба | 1/05166/01 | 4 | 4 | 26 | |||
| 27 | Кронштейн циліндра у зборі | 53205-3570100 | 1 | 1 | 27 | |||
| 28 | Корпус допоміжного гальма із заслінкою у зборі | 53205-3570014 | 1 | 1 | 28 | |||
| 29 | Корпус | 53205-3570022 | 1 | 1 | 29 | |||
| 30 | Втулка | 5320-3570034 | 2 | 2 | 30 | |||
| 31 | Комплект запчастин (циліндр 100-3570210) (За потребою) | 100-3570209 | 1 | 1 | 31 |
