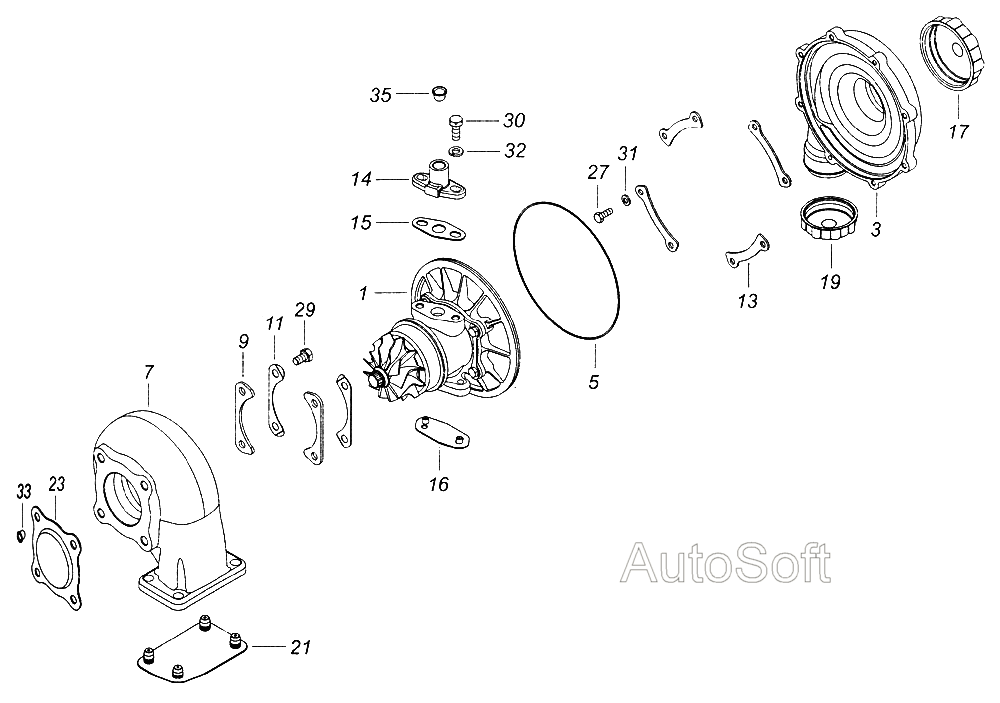

Турбокомпресор
100%
Назва деталі
Турбокомпресор ТКР С-
Заводський номер
7406.1118010
Кількість на модель
№
Назва деталі
Турбокомпресор
Заводський номер
7406.1118010-10
Кількість на модель
№
Назва деталі
Корпус підшипників з ротором
Заводський номер
7405.1118018
Кількість на модель
1
№
1
Назва деталі
Корпус компресора
Заводський номер
7405.1118130
Кількість на модель
1
№
3
Назва деталі
Верхнє ущільнювальне кільце гільзи
Заводський номер
740.1002031
Кількість на модель
1
№
5
Назва деталі
Корпус турбіни
Заводський номер
7406.1118154
Кількість на модель
1
№
7
Назва деталі
Планка
Заводський номер
7405.1118158
Кількість на модель
2
№
9
Назва деталі
Замкова шайба
Заводський номер
7405.1118159
Кількість на модель
2
№
11
Назва деталі
Планка
Заводський номер
7403.1118162
Кількість на модель
4
№
13
Назва деталі
Перехідник
Заводський номер
7405.1118200
Кількість на модель
1
№
14
Назва деталі
Перехідник
Заводський номер
7405.1118200-10
Кількість на модель
1
№
14
Назва деталі
Прокладка
Заводський номер
7405.1118245
Кількість на модель
1
№
15
Назва деталі
Заглушка
Заводський номер
7405.1118263
Кількість на модель
1
№
16
Назва деталі
Заглушка компресора
Заводський номер
7403.1118264
Кількість на модель
1
№
17
Назва деталі
Заглушка компресора
Заводський номер
7405.1118266
Кількість на модель
1
№
19
Назва деталі
Заглушка турбіни
Заводський номер
7403.1118268
Кількість на модель
1
№
21
Назва деталі
Заглушка турбіни
Заводський номер
7403.1118270
Кількість на модель
1
№
23
Назва деталі
Болт TEM166-6gx__NT__2__
Заводський номер
1/09022/21
Кількість на модель
8
№
27
Назва деталі
Болт M8-6gх14
Заводський номер
1/60431/21
Кількість на модель
4
№
29
Назва деталі
Болт M8-6gх20
Заводський номер
1/60434/21
Кількість на модель
2
№
30
Назва деталі
Пружинна шайба
Заводський номер
1/05164/73
Кількість на модель
8
№
31
Назва деталі
Пружинна шайба
Заводський номер
1/05166/73
Кількість на модель
2
№
32
Назва деталі
Транспортний затор
Заводський номер
864309-П
Кількість на модель
4
№
33
Назва деталі
Транспортний затор
Заводський номер
864300-П
Кількість на модель
1
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Турбокомпресор ТКР С- | 7406.1118010 | |||||||
| Турбокомпресор | 7406.1118010-10 | |||||||
| 1 | Корпус підшипників з ротором | 7405.1118018 | 1 | 1 | 1 | |||
| 3 | Корпус компресора | 7405.1118130 | 1 | 1 | 3 | |||
| 5 | Верхнє ущільнювальне кільце гільзи | 740.1002031 | 1 | 1 | 5 | |||
| 7 | Корпус турбіни | 7406.1118154 | 1 | 1 | 7 | |||
| 9 | Планка | 7405.1118158 | 2 | 2 | 9 | |||
| 11 | Замкова шайба | 7405.1118159 | 2 | 2 | 11 | |||
| 13 | Планка | 7403.1118162 | 4 | 4 | 13 | |||
| 14 | Перехідник | 7405.1118200 | 1 | 1 | 14 | |||
| 14 | Перехідник | 7405.1118200-10 | 1 | 1 | 14 | |||
| 15 | Прокладка | 7405.1118245 | 1 | 1 | 15 | |||
| 16 | Заглушка | 7405.1118263 | 1 | 1 | 16 | |||
| 17 | Заглушка компресора | 7403.1118264 | 1 | 1 | 17 | |||
| 19 | Заглушка компресора | 7405.1118266 | 1 | 1 | 19 | |||
| 21 | Заглушка турбіни | 7403.1118268 | 1 | 1 | 21 | |||
| 23 | Заглушка турбіни | 7403.1118270 | 1 | 1 | 23 | |||
| 27 | Болт TEM166-6gx__NT__2__ | 1/09022/21 | 8 | 8 | 27 | |||
| 29 | Болт M8-6gх14 | 1/60431/21 | 4 | 4 | 29 | |||
| 30 | Болт M8-6gх20 | 1/60434/21 | 2 | 2 | 30 | |||
| 31 | Пружинна шайба | 1/05164/73 | 8 | 8 | 31 | |||
| 32 | Пружинна шайба | 1/05166/73 | 2 | 2 | 32 | |||
| 33 | Транспортний затор | 864309-П | 4 | 4 | 33 | |||
| 35 | Транспортний затор | 864300-П | 1 | 1 | 35 |
