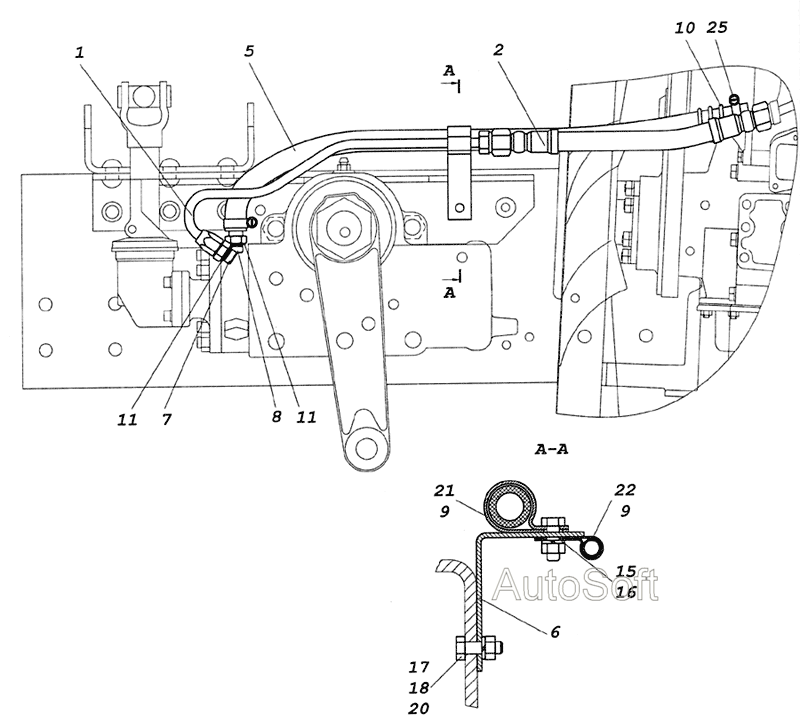

Монтаж трубопроводів
100%
Назва деталі
Монтаж трубопроводів
Заводський номер
6520-3400018-01
Кількість на модель
№
Назва деталі
Монтаж трубопроводів
Заводський номер
6520-3400018-02
Кількість на модель
№
Назва деталі
Труба високого тиску
Заводський номер
6520-3408054-01
Кількість на модель
1
№
1
Назва деталі
Рукав високого тиску в зборі
Заводський номер
5511-8609090-01
Кількість на модель
1
№
2
Назва деталі
Шланг низького тиску
Заводський номер
53212-3408027-63
Кількість на модель
1
№
5
Назва деталі
Шланг низького тиску
Заводський номер
6520-3408025-01
Кількість на модель
1
№
5
Назва деталі
Кронштейн
Заводський номер
6520-3408030-01
Кількість на модель
1
№
6
Назва деталі
Штуцер високого тиску
Заводський номер
6520-3408059-01
Кількість на модель
1
№
7
Назва деталі
Штуцер низького тиску
Заводський номер
6520-3408060-01
Кількість на модель
1
№
8
Назва деталі
Втулка трубки
Заводський номер
53205-3506430
Кількість на модель
2
№
9
Назва деталі
Оболонка шланга
Заводський номер
5320-8120149
Кількість на модель
2
№
10
Назва деталі
Прокладка
Заводський номер
6520-3408225-01
Кількість на модель
2
№
11
Назва деталі
Гайка М8-6Н
Заводський номер
251645
Кількість на модель
1
№
15
Назва деталі
Болт M8-6gх20
Заводський номер
1/60434/21
Кількість на модель
1
№
16
Назва деталі
Болт TEM3012-6gx__NT__2__
Заводський номер
1/55404/21
Кількість на модель
1
№
17
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
1/61036/11
Кількість на модель
1
№
18
Назва деталі
Пружинна шайба
Заводський номер
1/05170/77
Кількість на модель
1
№
20
Назва деталі
Спеціальний хомут
Заводський номер
853890
Кількість на модель
1
№
21
Назва деталі
Кляммер
Заводський номер
870920
Кількість на модель
1
№
22
Назва деталі
Затискач TORRO20-32/12-S7W1
Заводський номер
45104998010890
Кількість на модель
2
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Монтаж трубопроводів | 6520-3400018-01 | |||||||
| Монтаж трубопроводів | 6520-3400018-02 | |||||||
| 1 | Труба високого тиску | 6520-3408054-01 | 1 | 1 | 1 | |||
| 2 | Рукав високого тиску в зборі | 5511-8609090-01 | 1 | 1 | 2 | |||
| 5 | Шланг низького тиску | 53212-3408027-63 | 1 | 1 | 5 | |||
| 5 | Шланг низького тиску | 6520-3408025-01 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 6520-3408030-01 | 1 | 1 | 6 | |||
| 7 | Штуцер високого тиску | 6520-3408059-01 | 1 | 1 | 7 | |||
| 8 | Штуцер низького тиску | 6520-3408060-01 | 1 | 1 | 8 | |||
| 9 | Втулка трубки | 53205-3506430 | 2 | 2 | 9 | |||
| 10 | Оболонка шланга | 5320-8120149 | 2 | 2 | 10 | |||
| 11 | Прокладка | 6520-3408225-01 | 2 | 2 | 11 | |||
| 15 | Гайка М8-6Н | 251645 | 1 | 1 | 15 | |||
| 16 | Болт M8-6gх20 | 1/60434/21 | 1 | 1 | 16 | |||
| 17 | Болт TEM3012-6gx__NT__2__ | 1/55404/21 | 1 | 1 | 17 | |||
| 18 | Гайка М12х1,25-6Н | 1/61036/11 | 1 | 1 | 18 | |||
| 20 | Пружинна шайба | 1/05170/77 | 1 | 1 | 20 | |||
| 21 | Спеціальний хомут | 853890 | 1 | 1 | 21 | |||
| 22 | Кляммер | 870920 | 1 | 1 | 22 | |||
| 25 | Затискач TORRO20-32/12-S7W1 | 45104998010890 | 2 | 2 | 25 |
