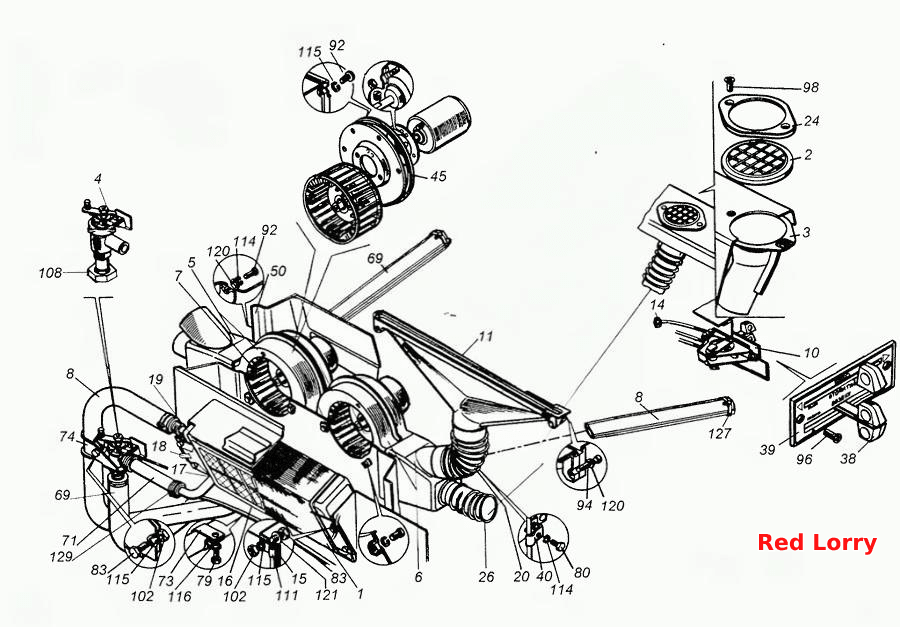

Встановлення системи опалення
100%
Назва деталі
Радіатор опалення в зборі
Заводський номер
5320-8101060
Кількість на модель
1
№
1
Назва деталі
Розподільник
Заводський номер
5320-8102026-01
Кількість на модель
2
№
2
Назва деталі
Підвідний патрубок у зборі
Заводський номер
5320-8102050-01
Кількість на модель
2
№
3
Назва деталі
Кран опалення в зборі
Заводський номер
5320-8105160
Кількість на модель
1
№
4
Назва деталі
Правий розподільник у зборі
Заводський номер
5320-8118026
Кількість на модель
1
№
5
Назва деталі
Ліва гвинтова трубка з розподільником у зборі
Заводський номер
5320-8118027
Кількість на модель
1
№
6
Назва деталі
Робоче колесо з електродвигуном у зборі
Заводський номер
5320-8118069
Кількість на модель
2
№
7
Назва деталі
Середній підвідний шланг у зборі
Заводський номер
5320-8120110
Кількість на модель
1
№
8
Назва деталі
__NT__0__ Привід управління опаленням
Заводський номер
5320-8109020-10
Кількість на модель
1
№
10
Назва деталі
Сопло обдуву в зборі
Заводський номер
5320-8102030
Кількість на модель
2
№
11
Назва деталі
Втулка оболонки троса
Заводський номер
5320-1310277
Кількість на модель
1
№
14
Назва деталі
Ущільнювач кожуха
Заводський номер
5320-8101023
Кількість на модель
2
№
15
Назва деталі
Ущільнювач радіатора
Заводський номер
5320-8101079
Кількість на модель
1
№
16
Назва деталі
Рамка фільтра
Заводський номер
5320-8101290
Кількість на модель
1
№
17
Назва деталі
Тримач
Заводський номер
5320-8101292
Кількість на модель
2
№
18
Назва деталі
Фільтрувальний елемент
Заводський номер
5320-8101294
Кількість на модель
1
№
19
Назва деталі
Шланг обдування лобового скла
Заводський номер
5320-8102056-01
Кількість на модель
2
№
20
Назва деталі
Фланець кріплення розподільника
Заводський номер
5320-8102047
Кількість на модель
2
№
24
Назва деталі
Шланг обдування бічного скла
Заводський номер
5320-8102077-01
Кількість на модель
2
№
26
Назва деталі
Ручка управління
Заводський номер
5320-8109044-10
Кількість на модель
3
№
38
Назва деталі
Шкала
Заводський номер
5320-8109229
Кількість на модель
1
№
39
Назва деталі
Притиск троса
Заводський номер
5320-8109365
Кількість на модель
2
№
40
Назва деталі
Кільце фланця
Заводський номер
5320-8118093
Кількість на модель
2
№
45
Назва деталі
Кожух
Заводський номер
5320-8118101-01
Кількість на модель
1
№
50
Назва деталі
Підвідний шланг обігрівача
Заводський номер
5320-8120111
Кількість на модель
1
№
69
Назва деталі
Передній шланг обігрівача
Заводський номер
5320-8120143
Кількість на модель
1
№
71
Назва деталі
Скоба
Заводський номер
5320-8120165
Кількість на модель
2
№
73
Назва деталі
Скоба відвідного шланга
Заводський номер
5320-8120167
Кількість на модель
1
№
74
Назва деталі
Болт M8-6gх14
Заводський номер
1/60431/21
Кількість на модель
1
№
79
Назва деталі
Болт M5-6gх10
Заводський номер
853013
Кількість на модель
3
№
80
Назва деталі
Болт TEM166-6gx__NT__2__
Заводський номер
1/09022/21
Кількість на модель
5
№
83
Назва деталі
Гвинт М125х__NT__2__
Заводський номер
1/32740/01
Кількість на модель
16
№
92
Назва деталі
Гвинт М255х__NT__2__
Заводський номер
1/03899/01
Кількість на модель
4
№
94
Назва деталі
Гвинт
Заводський номер
1/32760/01
Кількість на модель
6
№
96
Назва деталі
Саморізний гвинт типу АВ
Заводський номер
1/76805/01
Кількість на модель
4
№
98
Назва деталі
Гайка М6-6Н
Заводський номер
1/58962/11
Кількість на модель
7
№
102
Назва деталі
Гайка М24х1,5-6Н
Заводський номер
1/07269/11
Кількість на модель
1
№
108
Назва деталі
Закрита скоба троса
Заводський номер
1/04187/01
Кількість на модель
1
№
111
Назва деталі
Пружинна шайба
Заводський номер
1/11954/73
Кількість на модель
6
№
114
Назва деталі
Пружинна шайба
Заводський номер
1/05164/77
Кількість на модель
13
№
115
Назва деталі
Пружинна шайба
Заводський номер
1/05166/77
Кількість на модель
5
№
116
Назва деталі
Плоска шайба 5,45х10х1
Заводський номер
1/05193/01
Кількість на модель
8
№
120
Назва деталі
Плоска шайба 6х12х1, 5
Заводський номер
1/05194/01
Кількість на модель
8
№
121
Назва деталі
Хомут у зборі L=310
Заводський номер
1/21710/90
Кількість на модель
2
№
127
Назва деталі
Затискач TORRO20-32/12-S7W1
Заводський номер
45104998010890
Кількість на модель
8
№
129
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Радіатор опалення в зборі | 5320-8101060 | 1 | 1 | 1 | |||
| 2 | Розподільник | 5320-8102026-01 | 2 | 2 | 2 | |||
| 3 | Підвідний патрубок у зборі | 5320-8102050-01 | 2 | 2 | 3 | |||
| 4 | Кран опалення в зборі | 5320-8105160 | 1 | 1 | 4 | |||
| 5 | Правий розподільник у зборі | 5320-8118026 | 1 | 1 | 5 | |||
| 6 | Ліва гвинтова трубка з розподільником у зборі | 5320-8118027 | 1 | 1 | 6 | |||
| 7 | Робоче колесо з електродвигуном у зборі | 5320-8118069 | 2 | 2 | 7 | |||
| 8 | Середній підвідний шланг у зборі | 5320-8120110 | 1 | 1 | 8 | |||
| 10 | __NT__0__ Привід управління опаленням | 5320-8109020-10 | 1 | 1 | 10 | |||
| 11 | Сопло обдуву в зборі | 5320-8102030 | 2 | 2 | 11 | |||
| 14 | Втулка оболонки троса | 5320-1310277 | 1 | 1 | 14 | |||
| 15 | Ущільнювач кожуха | 5320-8101023 | 2 | 2 | 15 | |||
| 16 | Ущільнювач радіатора | 5320-8101079 | 1 | 1 | 16 | |||
| 17 | Рамка фільтра | 5320-8101290 | 1 | 1 | 17 | |||
| 18 | Тримач | 5320-8101292 | 2 | 2 | 18 | |||
| 19 | Фільтрувальний елемент | 5320-8101294 | 1 | 1 | 19 | |||
| 20 | Шланг обдування лобового скла | 5320-8102056-01 | 2 | 2 | 20 | |||
| 24 | Фланець кріплення розподільника | 5320-8102047 | 2 | 2 | 24 | |||
| 26 | Шланг обдування бічного скла | 5320-8102077-01 | 2 | 2 | 26 | |||
| 38 | Ручка управління | 5320-8109044-10 | 3 | 3 | 38 | |||
| 39 | Шкала | 5320-8109229 | 1 | 1 | 39 | |||
| 40 | Притиск троса | 5320-8109365 | 2 | 2 | 40 | |||
| 45 | Кільце фланця | 5320-8118093 | 2 | 2 | 45 | |||
| 50 | Кожух | 5320-8118101-01 | 1 | 1 | 50 | |||
| 69 | Підвідний шланг обігрівача | 5320-8120111 | 1 | 1 | 69 | |||
| 71 | Передній шланг обігрівача | 5320-8120143 | 1 | 1 | 71 | |||
| 73 | Скоба | 5320-8120165 | 2 | 2 | 73 | |||
| 74 | Скоба відвідного шланга | 5320-8120167 | 1 | 1 | 74 | |||
| 79 | Болт M8-6gх14 | 1/60431/21 | 1 | 1 | 79 | |||
| 80 | Болт M5-6gх10 | 853013 | 3 | 3 | 80 | |||
| 83 | Болт TEM166-6gx__NT__2__ | 1/09022/21 | 5 | 5 | 83 | |||
| 92 | Гвинт М125х__NT__2__ | 1/32740/01 | 16 | 16 | 92 | |||
| 94 | Гвинт М255х__NT__2__ | 1/03899/01 | 4 | 4 | 94 | |||
| 96 | Гвинт | 1/32760/01 | 6 | 6 | 96 | |||
| 98 | Саморізний гвинт типу АВ | 1/76805/01 | 4 | 4 | 98 | |||
| 102 | Гайка М6-6Н | 1/58962/11 | 7 | 7 | 102 | |||
| 108 | Гайка М24х1,5-6Н | 1/07269/11 | 1 | 1 | 108 | |||
| 111 | Закрита скоба троса | 1/04187/01 | 1 | 1 | 111 | |||
| 114 | Пружинна шайба | 1/11954/73 | 6 | 6 | 114 | |||
| 115 | Пружинна шайба | 1/05164/77 | 13 | 13 | 115 | |||
| 116 | Пружинна шайба | 1/05166/77 | 5 | 5 | 116 | |||
| 120 | Плоска шайба 5,45х10х1 | 1/05193/01 | 8 | 8 | 120 | |||
| 121 | Плоска шайба 6х12х1, 5 | 1/05194/01 | 8 | 8 | 121 | |||
| 127 | Хомут у зборі L=310 | 1/21710/90 | 2 | 2 | 127 | |||
| 129 | Затискач TORRO20-32/12-S7W1 | 45104998010890 | 8 | 8 | 129 |
