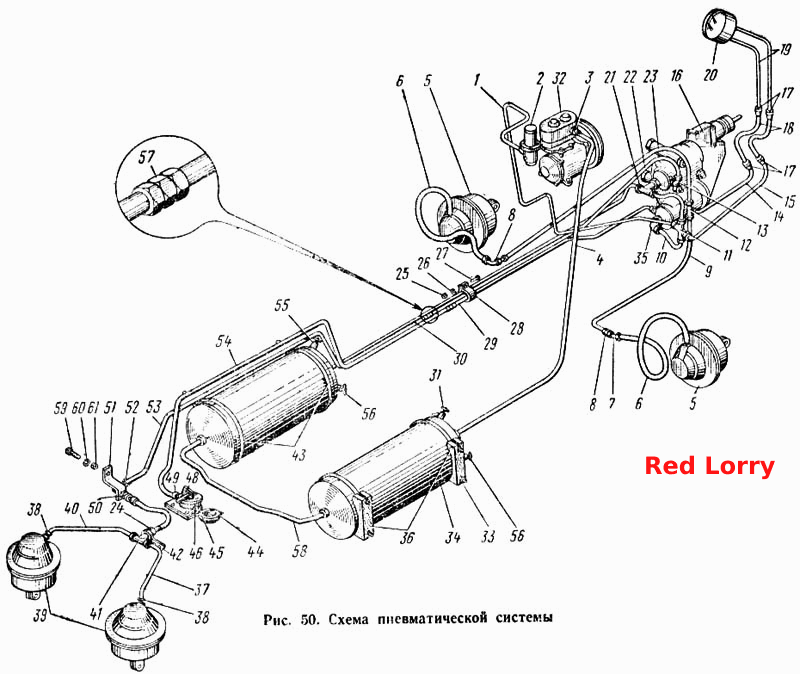

Схема пневматичної системи
100%
Назва деталі
Кінцевий патрубок
Заводський номер
421152-П
Кількість на модель
2
№
Назва деталі
Пробка РКIII-3/8"
Заводський номер
262543-П
Кількість на модель
1
№
Назва деталі
Кріплення для трубок
Заводський номер
306722-П8
Кількість на модель
1
№
Назва деталі
Хомут для кріплення шлангів
Заводський номер
608-3408177
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
252007-П8
Кількість на модель
1
№
Назва деталі
Диск .T
Заводський номер
252135-П2
Кількість на модель
2
№
Шайба пружинна 8 гровер 8 оцинкована 252135-П9, 252155-П9
Виробник
RedLorry
Ціна
0.32 ₴
Наявність
В наявності
Заводський номер
252135-П2
Назва деталі
Пружинна шайба
Заводський номер
252138-П8
Кількість на модель
2
№
Назва деталі
Гнучкий шланг
Заводський номер
150В-3506087
Кількість на модель
3
№
Назва деталі
Кінцевий патрубок
Заводський номер
305315-П8
Кількість на модель
1
№
Назва деталі
Штуцер
Заводський номер
421152-П8
Кількість на модель
1
№
Назва деталі
Манжета шланга
Заводський номер
608-3408171
Кількість на модель
1
№
Назва деталі
Кронштейн для кріплення сполучної трубки
Заводський номер
608-1602228-Б
Кількість на модель
1
№
Назва деталі
Болт M8-6gх18
Заводський номер
201455-П8
Кількість на модель
3
№
Назва деталі
гвинт
Заводський номер
200273-П8
Кількість на модель
2
№
Назва деталі
Болт M12х25
Заводський номер
201538-П8
Кількість на модель
1
№
Назва деталі
Гайка М12
Заводський номер
250514-П8
Кількість на модель
1
№
Назва деталі
Гайка М8х1
Заводський номер
250510-П8
Кількість на модель
2
№
Назва деталі
Гайка
Заводський номер
303094-П8
Кількість на модель
1
№
Назва деталі
Компресор парівної системи в зборі (з нижньою кришкою та регулятором тиску)
Заводський номер
130-3509012-1
Кількість на модель
1
№
Назва деталі
Компресор пневматичної системи в зборі (зі шківом і нижньою кришкою, без патрубка та регулятора тиску)
Заводський номер
130-3509015
Кількість на модель
1
№
Назва деталі
Компресор із нижньою кришкою та шківом у зборі
Заводський номер
130-3509015-Б
Кількість на модель
1
№
Назва деталі
Кронштейн для кріплення роз'єднувального крапа
Заводський номер
608-3520024
Кількість на модель
1
№
Назва деталі
Шланг від гальмівного крана до регулятора тиску в зборі
Заводський номер
608-3506225
Кількість на модель
1
№
1
Назва деталі
Регулятор тиску в зборі
Заводський номер
130-3512010-А2
Кількість на модель
№
2
Назва деталі
Кутник гальмівного крана
Заводський номер
421174-П
Кількість на модель
3
№
3
Назва деталі
Трубка від компресора до правого повітряного балона у зборі
Заводський номер
608-3506450-А
Кількість на модель
1
№
4
Назва деталі
Передня гальмівна камера в зборі
Заводський номер
150В-3519008
Кількість на модель
2
№
5
Назва деталі
Гнучкий шланг гальмівних камер у комплекті
Заводський номер
50В-3506085
Кількість на модель
3
№
6
Назва деталі
Кутовий шланг передніх гальмівних камер
Заводський номер
300215-П
Кількість на модель
2
№
7
Назва деталі
Гайка
Заводський номер
250638-П8
Кількість на модель
2
№
8
Назва деталі
Трубка від гальмівного крана до передньої правої гальмівної камери в зборі
Заводський номер
603-3506756
Кількість на модель
1
№
9
Назва деталі
Шланг від хрестовини до гальмівного крана в зборі
Заводський номер
608-3506770
Кількість на модель
2
№
10
Назва деталі
Хрестовина
Заводський номер
608-3506528
Кількість на модель
1
№
11
Назва деталі
Хрестовина гальмівного крана
Заводський номер
608-3506526
Кількість на модель
1
№
12
Назва деталі
Трубка від хрестовини гальмівного крана до перехідника шланга манометра у зборі
Заводський номер
608-3816031-Б
Кількість на модель
1
№
14
Назва деталі
Трубка від хрестовини до перехідника у зборі
Заводський номер
608-3816043
Кількість на модель
1
№
15
Назва деталі
Гальмівний кран у зборі
Заводський номер
130-3514010-Б
Кількість на модель
1
№
16
Назва деталі
Гайка
Заводський номер
250634-П8
Кількість на модель
4
№
17
Назва деталі
Шланг повітряного манометра в зборі
Заводський номер
608-3816070-Б
Кількість на модель
2
№
18
Назва деталі
Трубка до манометра тиску гальмівних камер у зборі
Заводський номер
608-3816026-Б
Кількість на модель
2
№
19
Назва деталі
Манометр
Заводський номер
МД213
Кількість на модель
1
№
20
Назва деталі
Трійник гальмівного крана
Заводський номер
608-3506524
Кількість на модель
1
№
21
Назва деталі
Передня трубка від гальмівного крана до роз'єднувального крана в зборі
Заводський номер
608-3506772-А
Кількість на модель
1
№
22
Назва деталі
Шланг від гальмівного крана до передньої лівої гальмівної камери в зборі
Заводський номер
603-3506754
Кількість на модель
№
23
Назва деталі
Гайка М5х0, 8
Заводський номер
251084-П8
Кількість на модель
1
№
25
Назва деталі
Диск
Заводський номер
252004-П8
Кількість на модель
1
№
26
Назва деталі
Гвинт
Заводський номер
220084-П8
Кількість на модель
1
№
27
Назва деталі
Хомут для кріплення трубок
Заводський номер
608-3506520
Кількість на модель
1
№
28
Назва деталі
Трубка від крана до кутової муфти задніх гальм, передня та у зборі
Заводський номер
608-3500796
Кількість на модель
1
№
29
Назва деталі
Трубки від повітряного балона до гальмівного крана в зборі
Заводський номер
608-3506240-А
Кількість на модель
1
№
30
Назва деталі
Кран відбору повітря в зборі
Заводський номер
120-3506350-А1
Кількість на модель
1
№
31
Назва деталі
Компресор пневматичної системи в зборі (укомплектований для подачі на конвеєр — зі шків, нижньою кришкою, патрубком, регулятором тиску, штуцерами та кутником)
Заводський номер
130-3500012-В
Кількість на модель
1
№
32
Назва деталі
Гайка М10-6Н
Заводський номер
250512-П8
Кількість на модель
16
№
33
Назва деталі
Повітряний балон гальм, перший, у зборі
Заводський номер
127-3513015
Кількість на модель
2
№
34
Балон повітряний гальмівної системи (ресивер) 127-3513015, у зборі, 20л, ЗІЛ 130/131, ЛіАЗ 5256
Виробник
RedLorry
Ціна
3705 ₴
Наявність
В наявності
Заводський номер
127-3513015
Назва деталі
Кутник гальмівного крана
Заводський номер
608-3506530
Кількість на модель
1
№
35
Назва деталі
Прокладка повітряного балона
Заводський номер
605-3513091
Кількість на модель
4
№
36
Назва деталі
Трубка до задньої правої гальмівної камери в зборі
Заводський номер
130-3506300
Кількість на модель
1
№
37
Назва деталі
Врізний штуцер
Заводський номер
300271-П8
Кількість на модель
2
№
38
Назва деталі
Задня гальмівна камера в зборі
Заводський номер
150В-3519108
Кількість на модель
2
№
39
Назва деталі
Трубка до задньої лівої гальмівної камери в зборі
Заводський номер
130-3500301
Кількість на модель
1
№
40
Назва деталі
Фланцевий перехідний трійник
Заводський номер
300193-П
Кількість на модель
1
№
41
Назва деталі
Трубка
Заводський номер
130-3506298
Кількість на модель
1
№
42
Назва деталі
Хомут для кріплення повітряних балонів
Заводський номер
120-3513085-Г
Кількість на модель
4
№
43
Назва деталі
З'єднувальна головка у зборі
Заводський номер
121-3521010
Кількість на модель
1
№
44
Назва деталі
Гайка М22х1, 5
Заводський номер
250659-П8
Кількість на модель
1
№
45
Назва деталі
Штуцер з'єднувальної головки
Заводський номер
305351-П8
Кількість на модель
1
№
46
Назва деталі
Роз'єднувальний кран у зборі
Заводський номер
130-3520010
Кількість на модель
1
№
48
Назва деталі
Гайка
Заводський номер
250640-П8
Кількість на модель
1
№
50
Назва деталі
Кронштейн кутника
Заводський номер
120-3506296
Кількість на модель
1
№
51
Назва деталі
Фланцевий кутник прохідний
Заводський номер
300210-П
Кількість на модель
1
№
52
Назва деталі
Трубка від гальмівного крана до кутової муфти задніх гальм, задня, у зборі
Заводський номер
608-3500764
Кількість на модель
1
№
53
Назва деталі
Задня трубка від гальмівного крана до роз'єднувального крана у зборі
Заводський номер
608-3506776
Кількість на модель
1
№
54
Назва деталі
Запобіжний клапан у зборі
Заводський номер
120-3513050
Кількість на модель
1
№
55
Клапан запобіжний ресивера 120-3513050 (ЗІЛ, МАЗ)
Виробник
RedLorry
Ціна
73.95 ₴
Наявність
В наявності
Заводський номер
120-3513050
Балон повітряний вакуумний (ресивер) гальмівної системи ГАЗ-3307, 3308, 3309, 66, 4301, арт. 3307-3513015
Виробник
RedLorry
Ціна
3625 ₴
Наявність
В наявності
Заводський номер
3307-3513015
Назва деталі
Зливний кран у зборі
Заводський номер
130-1015370
Кількість на модель
2
№
56
Назва деталі
Прохідний штуцер
Заводський номер
421163-П8
Кількість на модель
2
№
57
Назва деталі
Трубка від правого повітряного балона до лівого у зборі
Заводський номер
608-3506250
Кількість на модель
1
№
58
Назва деталі
Болт M8х20
Заводський номер
201456-П8
Кількість на модель
1
№
59
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Кінцевий патрубок | 421152-П | 2 | 2 | |||||||||||||||||||||||||||||
| Пробка РКIII-3/8" | 262543-П | 1 | 1 | |||||||||||||||||||||||||||||
| Кріплення для трубок | 306722-П8 | 1 | 1 | |||||||||||||||||||||||||||||
| Хомут для кріплення шлангів | 608-3408177 | 1 | 1 | |||||||||||||||||||||||||||||
| Диск | 252007-П8 | 1 | 1 | |||||||||||||||||||||||||||||
| Диск .T | 252135-П2 | 2 | 2 | |||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||
| Пружинна шайба | 252138-П8 | 2 | 2 | |||||||||||||||||||||||||||||
| Гнучкий шланг | 150В-3506087 | 3 | 3 | |||||||||||||||||||||||||||||
| Кінцевий патрубок | 305315-П8 | 1 | 1 | |||||||||||||||||||||||||||||
| Штуцер | 421152-П8 | 1 | 1 | |||||||||||||||||||||||||||||
| Манжета шланга | 608-3408171 | 1 | 1 | |||||||||||||||||||||||||||||
| Кронштейн для кріплення сполучної трубки | 608-1602228-Б | 1 | 1 | |||||||||||||||||||||||||||||
| Болт M8-6gх18 | 201455-П8 | 3 | 3 | |||||||||||||||||||||||||||||
| гвинт | 200273-П8 | 2 | 2 | |||||||||||||||||||||||||||||
| Болт M12х25 | 201538-П8 | 1 | 1 | |||||||||||||||||||||||||||||
| Гайка М12 | 250514-П8 | 1 | 1 | |||||||||||||||||||||||||||||
| Гайка М8х1 | 250510-П8 | 2 | 2 | |||||||||||||||||||||||||||||
| Гайка | 303094-П8 | 1 | 1 | |||||||||||||||||||||||||||||
| Компресор парівної системи в зборі (з нижньою кришкою та регулятором тиску) | 130-3509012-1 | 1 | 1 | |||||||||||||||||||||||||||||
| Компресор пневматичної системи в зборі (зі шківом і нижньою кришкою, без патрубка та регулятора тиску) | 130-3509015 | 1 | 1 | |||||||||||||||||||||||||||||
| Компресор із нижньою кришкою та шківом у зборі | 130-3509015-Б | 1 | 1 | |||||||||||||||||||||||||||||
| Кронштейн для кріплення роз'єднувального крапа | 608-3520024 | 1 | 1 | |||||||||||||||||||||||||||||
| 1 | Шланг від гальмівного крана до регулятора тиску в зборі | 608-3506225 | 1 | 1 | 1 | |||||||||||||||||||||||||||
| 2 | Регулятор тиску в зборі | 130-3512010-А2 | 2 | |||||||||||||||||||||||||||||
| 3 | Кутник гальмівного крана | 421174-П | 3 | 3 | 3 | |||||||||||||||||||||||||||
| 4 | Трубка від компресора до правого повітряного балона у зборі | 608-3506450-А | 1 | 1 | 4 | |||||||||||||||||||||||||||
| 5 | Передня гальмівна камера в зборі | 150В-3519008 | 2 | 2 | 5 | |||||||||||||||||||||||||||
| 6 | Гнучкий шланг гальмівних камер у комплекті | 50В-3506085 | 3 | 3 | 6 | |||||||||||||||||||||||||||
| 7 | Кутовий шланг передніх гальмівних камер | 300215-П | 2 | 2 | 7 | |||||||||||||||||||||||||||
| 8 | Гайка | 250638-П8 | 2 | 2 | 8 | |||||||||||||||||||||||||||
| 9 | Трубка від гальмівного крана до передньої правої гальмівної камери в зборі | 603-3506756 | 1 | 1 | 9 | |||||||||||||||||||||||||||
| 10 | Шланг від хрестовини до гальмівного крана в зборі | 608-3506770 | 2 | 2 | 10 | |||||||||||||||||||||||||||
| 11 | Хрестовина | 608-3506528 | 1 | 1 | 11 | |||||||||||||||||||||||||||
| 12 | Хрестовина гальмівного крана | 608-3506526 | 1 | 1 | 12 | |||||||||||||||||||||||||||
| 14 | Трубка від хрестовини гальмівного крана до перехідника шланга манометра у зборі | 608-3816031-Б | 1 | 1 | 14 | |||||||||||||||||||||||||||
| 15 | Трубка від хрестовини до перехідника у зборі | 608-3816043 | 1 | 1 | 15 | |||||||||||||||||||||||||||
| 16 | Гальмівний кран у зборі | 130-3514010-Б | 1 | 1 | 16 | |||||||||||||||||||||||||||
| 17 | Гайка | 250634-П8 | 4 | 4 | 17 | |||||||||||||||||||||||||||
| 18 | Шланг повітряного манометра в зборі | 608-3816070-Б | 2 | 2 | 18 | |||||||||||||||||||||||||||
| 19 | Трубка до манометра тиску гальмівних камер у зборі | 608-3816026-Б | 2 | 2 | 19 | |||||||||||||||||||||||||||
| 20 | Манометр | МД213 | 1 | 1 | 20 | |||||||||||||||||||||||||||
| 21 | Трійник гальмівного крана | 608-3506524 | 1 | 1 | 21 | |||||||||||||||||||||||||||
| 22 | Передня трубка від гальмівного крана до роз'єднувального крана в зборі | 608-3506772-А | 1 | 1 | 22 | |||||||||||||||||||||||||||
| 23 | Шланг від гальмівного крана до передньої лівої гальмівної камери в зборі | 603-3506754 | 23 | |||||||||||||||||||||||||||||
| 25 | Гайка М5х0, 8 | 251084-П8 | 1 | 1 | 25 | |||||||||||||||||||||||||||
| 26 | Диск | 252004-П8 | 1 | 1 | 26 | |||||||||||||||||||||||||||
| 27 | Гвинт | 220084-П8 | 1 | 1 | 27 | |||||||||||||||||||||||||||
| 28 | Хомут для кріплення трубок | 608-3506520 | 1 | 1 | 28 | |||||||||||||||||||||||||||
| 29 | Трубка від крана до кутової муфти задніх гальм, передня та у зборі | 608-3500796 | 1 | 1 | 29 | |||||||||||||||||||||||||||
| 30 | Трубки від повітряного балона до гальмівного крана в зборі | 608-3506240-А | 1 | 1 | 30 | |||||||||||||||||||||||||||
| 31 | Кран відбору повітря в зборі | 120-3506350-А1 | 1 | 1 | 31 | |||||||||||||||||||||||||||
| 32 | Компресор пневматичної системи в зборі (укомплектований для подачі на конвеєр — зі шків, нижньою кришкою, патрубком, регулятором тиску, штуцерами та кутником) | 130-3500012-В | 1 | 1 | 32 | |||||||||||||||||||||||||||
| 33 | Гайка М10-6Н | 250512-П8 | 16 | 16 | 33 | |||||||||||||||||||||||||||
| 34 | Повітряний балон гальм, перший, у зборі | 127-3513015 | 2 | 2 | 34 | |||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||
| 35 | Кутник гальмівного крана | 608-3506530 | 1 | 1 | 35 | |||||||||||||||||||||||||||
| 36 | Прокладка повітряного балона | 605-3513091 | 4 | 4 | 36 | |||||||||||||||||||||||||||
| 37 | Трубка до задньої правої гальмівної камери в зборі | 130-3506300 | 1 | 1 | 37 | |||||||||||||||||||||||||||
| 38 | Врізний штуцер | 300271-П8 | 2 | 2 | 38 | |||||||||||||||||||||||||||
| 39 | Задня гальмівна камера в зборі | 150В-3519108 | 2 | 2 | 39 | |||||||||||||||||||||||||||
| 40 | Трубка до задньої лівої гальмівної камери в зборі | 130-3500301 | 1 | 1 | 40 | |||||||||||||||||||||||||||
| 41 | Фланцевий перехідний трійник | 300193-П | 1 | 1 | 41 | |||||||||||||||||||||||||||
| 42 | Трубка | 130-3506298 | 1 | 1 | 42 | |||||||||||||||||||||||||||
| 43 | Хомут для кріплення повітряних балонів | 120-3513085-Г | 4 | 4 | 43 | |||||||||||||||||||||||||||
| 44 | З'єднувальна головка у зборі | 121-3521010 | 1 | 1 | 44 | |||||||||||||||||||||||||||
| 45 | Гайка М22х1, 5 | 250659-П8 | 1 | 1 | 45 | |||||||||||||||||||||||||||
| 46 | Штуцер з'єднувальної головки | 305351-П8 | 1 | 1 | 46 | |||||||||||||||||||||||||||
| 48 | Роз'єднувальний кран у зборі | 130-3520010 | 1 | 1 | 48 | |||||||||||||||||||||||||||
| 50 | Гайка | 250640-П8 | 1 | 1 | 50 | |||||||||||||||||||||||||||
| 51 | Кронштейн кутника | 120-3506296 | 1 | 1 | 51 | |||||||||||||||||||||||||||
| 52 | Фланцевий кутник прохідний | 300210-П | 1 | 1 | 52 | |||||||||||||||||||||||||||
| 53 | Трубка від гальмівного крана до кутової муфти задніх гальм, задня, у зборі | 608-3500764 | 1 | 1 | 53 | |||||||||||||||||||||||||||
| 54 | Задня трубка від гальмівного крана до роз'єднувального крана у зборі | 608-3506776 | 1 | 1 | 54 | |||||||||||||||||||||||||||
| 55 | Запобіжний клапан у зборі | 120-3513050 | 1 | 1 | 55 | |||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||
| 56 | Зливний кран у зборі | 130-1015370 | 2 | 2 | 56 | |||||||||||||||||||||||||||
| 57 | Прохідний штуцер | 421163-П8 | 2 | 2 | 57 | |||||||||||||||||||||||||||
| 58 | Трубка від правого повітряного балона до лівого у зборі | 608-3506250 | 1 | 1 | 58 | |||||||||||||||||||||||||||
| 59 | Болт M8х20 | 201456-П8 | 1 | 1 | 59 | |||||||||||||||||||||||||||
