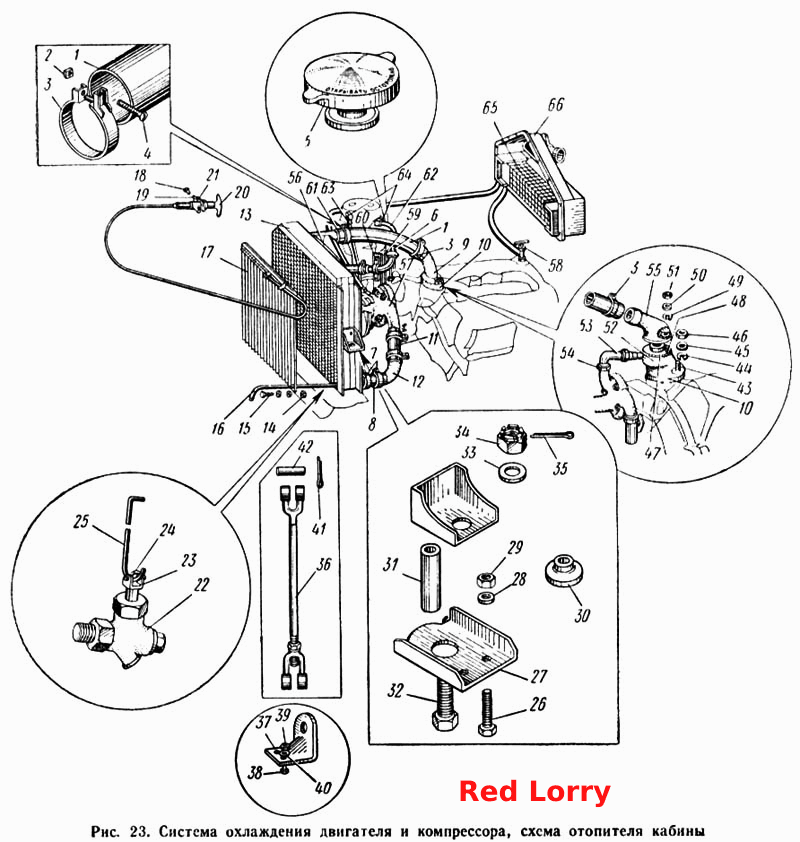

Система охолодження двигуна та компресора, схема обігрівача кабіни
100%
Назва деталі
Болт M8х14
Заводський номер
201453-П8
Кількість на модель
6
№
Назва деталі
Прокладка пробки радіатора
Заводський номер
120-1304022-Б
Кількість на модель
1
№
Назва деталі
Шток приводу управління зливним краном
Заводський номер
130-1305046
Кількість на модель
2
№
Назва деталі
Термостат типу ТС101 (з твердим наповнювачем) у зборі
Заводський номер
130-1306010
Кількість на модель
1
№
Назва деталі
Трубка охолодження радіатора
Заводський номер
608-1301035
Кількість на модель
184
№
Назва деталі
Кутовий елемент підвіски радіатора
Заводський номер
608-1302080
Кількість на модель
2
№
Назва деталі
Диск
Заводський номер
608-1310240
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
252005-П8
Кількість на модель
2
№
Назва деталі
Диск .T
Заводський номер
252135-П2
Кількість на модель
6
№
Шайба пружинна 8 гровер 8 оцинкована 252135-П9, 252155-П9
Виробник
RedLorry
Ціна
0.32 ₴
Наявність
В наявності
Заводський номер
252135-П2
Назва деталі
Перехідник зливного крана водяної сорочки двигуна
Заводський номер
300172-П8
Кількість на модель
2
№
Назва деталі
Корпус радіатора в зборі
Заводський номер
608-1301015
Кількість на модель
1
№
Назва деталі
Водяний насос у комплекті зі шківом вентилятора
Заводський номер
130-130Т009
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
301047-П8
Кількість на модель
1
№
Назва деталі
ВинтМ124х__NT__2__
Заводський номер
220052-П8
Кількість на модель
2
№
Назва деталі
Гайка М8х1
Заводський номер
250510-П8
Кількість на модель
6
№
Назва деталі
Гайка
Заводський номер
250634-П8
Кількість на модель
1
№
Назва деталі
Затискач оболонки тяги жалюзі радіатора
Заводський номер
150В-3802061
Кількість на модель
3
№
Назва деталі
Корпус підшипників із крильчаткою в зборі
Заводський номер
130-1307012-Б
Кількість на модель
1
№
Назва деталі
Верхній кронштейн підвіски радіатора в зборі
Заводський номер
608-1302050
Кількість на модель
1
№
Назва деталі
Водяний насос у зборі
Заводський номер
130-1307010-Б
Кількість на модель
1
№
Назва деталі
Шланг патрубка радіатора підводного
Заводський номер
608-1303022-Г
Кількість на модель
1
№
1
Назва деталі
Гайка М5х0, 8
Заводський номер
251084-П8
Кількість на модель
2
№
2
Назва деталі
Хомут, що стягує шланги з гнучким валом спідометра та кабелем радіообладнання
Заводський номер
306700-П8
Кількість на модель
2
№
3
Назва деталі
Гвинт М5х0,8х30
Заводський номер
220086-П8
Кількість на модель
2
№
4
Назва деталі
Радіатор у зборі
Заводський номер
130-1304010
Кількість на модель
1
№
5
Назва деталі
Наливний патрубок радіатора в зборі
Заводський номер
608-1301070
Кількість на модель
1
№
6
Назва деталі
Хомут відвідного шланга в зборі
Заводський номер
309914-П
Кількість на модель
2
№
7
Назва деталі
Шланг коліна відвідного патрубка
Заводський номер
608-1303023
Кількість на модель
1
№
8
Назва деталі
Випускні патрубки водяної сорочки у зборі
Заводський номер
130-1303013-Б
Кількість на модель
1
№
9
Назва деталі
Прокладка патрубка головки блоку циліндрів
Заводський номер
120-1303017
Кількість на модель
1
№
10
Назва деталі
Шланг відвідного патрубка (встановлюється на двигунах із байпасом)
Заводський номер
608-1303025-Б
Кількість на модель
1
№
11
Назва деталі
Відвідний патрубок радіатора
Заводський номер
608-1303028
Кількість на модель
1
№
12
Назва деталі
Радіатор у зборі
Заводський номер
608-1301007
Кількість на модель
1
№
13
Назва деталі
Болт M8-6gх18
Заводський номер
201455-П8
Кількість на модель
2
№
15
Назва деталі
Жалюзі радіатора в зборі
Заводський номер
608-1310110
Кількість на модель
1
№
17
Назва деталі
Болт для кріплення кронштейна
Заводський номер
201418-П8
Кількість на модель
2
№
18
Назва деталі
Диск 37.001.115-75T OST __NT__2__6
Заводський номер
252134-П2
Кількість на модель
2
№
19
Назва деталі
Тяга для керування жалюзі з ручкою та фіксатором у комплекті
Заводський номер
608-1310210
Кількість на модель
1
№
20
Назва деталі
Кронштейн тяги управління
Заводський номер
608-1310229-А
Кількість на модель
1
№
21
Назва деталі
Зливний кран у зборі
Заводський номер
375-1305010
Кількість на модель
3
№
22
Назва деталі
Шплінт
Заводський номер
258053-П8
Кількість на модель
2
№
23
Назва деталі
Вилка стрижня зливного крана
Заводський номер
130-1305065
Кількість на модель
3
№
24
Назва деталі
Стрижень приводу управління зливним краном, лівий
Заводський номер
130-1305069-Б
Кількість на модель
1
№
25
Назва деталі
Болт M10х25
Заводський номер
201497-П8
Кількість на модель
4
№
26
Назва деталі
Кронштейн підвіски радіатора в зборі
Заводський номер
608-1302082
Кількість на модель
2
№
27
Назва деталі
Шайба 37.001.115-75 від ОСТ __NT__2__10
Заводський номер
252136-П2
Кількість на модель
4
№
28
Шайба пружинна 10 (гровер) оцинкована 1/05168/77
Виробник
RedLorry
Ціна
0.61 ₴
Наявність
В наявності
Заводський номер
1/05168/77
Назва деталі
Гайка М10-6Н
Заводський номер
250512-П8
Кількість на модель
4
№
29
Назва деталі
Подушка підвіски радіатора в зборі
Заводський номер
121-1801028
Кількість на модель
4
№
30
Назва деталі
Розпірна втулка
Заводський номер
121-1801040
Кількість на модель
2
№
31
Назва деталі
гвинт
Заводський номер
205215-П8
Кількість на модель
2
№
32
Назва деталі
Диск
Заводський номер
252017-П8
Кількість на модель
2
№
33
Назва деталі
Гайка М16х1,5 шпильки подвески
Заводський номер
250871-П8
Кількість на модель
2
№
34
Назва деталі
Шплінт
Заводський номер
258055-П
Кількість на модель
2
№
35
Назва деталі
Тяга кріплення радіатора з пилкою в зборі
Заводський номер
608-1302042-Б
Кількість на модель
1
№
36
Назва деталі
Нижній кронштейн підвіски радіатора в зборі
Заводський номер
608-1302058
Кількість на модель
1
№
37
Назва деталі
Болт M8х25
Заводський номер
201458-П8
Кількість на модель
2
№
38
Назва деталі
Шплінт
Заводський номер
258038-П
Кількість на модель
2
№
41
Назва деталі
Палець
Заводський номер
260058-П8
Кількість на модель
2
№
42
Назва деталі
Шпилька М10-М10х1х28
Заводський номер
307156-П8
Кількість на модель
2
№
43
Назва деталі
Опорна шайба
Заводський номер
305753-П8
Кількість на модель
2
№
45
Назва деталі
Гайка Mx
Заводський номер
250513-П8
Кількість на модель
2
№
46
Назва деталі
Прокладка верхнього патрубка
Заводський номер
130-303143
Кількість на модель
1
№
47
Назва деталі
Пружинна шайба
Заводський номер
252156-П2
Кількість на модель
2
№
49
Шайба пружинна 10 (гровер) оцинкована 1/05168/77
Виробник
RedLorry
Ціна
0.61 ₴
Наявність
В наявності
Заводський номер
1/05168/77
Назва деталі
Гайка
Заводський номер
250513-118
Кількість на модель
2
№
51
Назва деталі
Нижній випускний патрубок водяної сорочки
Заводський номер
130-1303051
Кількість на модель
1
№
52
Назва деталі
З'єднувальний шланг байпаса
Заводський номер
130-1303030
Кількість на модель
1
№
53
Назва деталі
Хомут
Заводський номер
288011-П8
Кількість на модель
2
№
54
Назва деталі
Випускний верхній патрубок водяної сорочки
Заводський номер
130-1303014-Б2
Кількість на модель
1
№
55
Назва деталі
Кожух вентилятора
Заводський номер
608-1309012
Кількість на модель
1
№
56
Назва деталі
Водяний насос у зборі
Заводський номер
130-1307010
Кількість на модель
1
№
57
Назва деталі
Кран
Заводський номер
130-8101390
Кількість на модель
1
№
58
Назва деталі
Кронштейн для кріплення наливного патрубка
Заводський номер
608-1301096
Кількість на модель
1
№
59
Назва деталі
Кріплення наливного патрубка
Заводський номер
608-1301077
Кількість на модель
1
№
60
Назва деталі
Шланг наливної трубки радіатора
Заводський номер
608-1303026
Кількість на модель
1
№
61
Назва деталі
Шланг відведення води від компресора
Заводський номер
130-3509290-Б
Кількість на модель
1
№
63
Назва деталі
Шланг подачі води до компресора
Заводський номер
130-3509293
Кількість на модель
1
№
63
Назва деталі
Кутовий патрубок для відведення води (на компресорі)
Заводський номер
130-1013149
Кількість на модель
2
№
64
Назва деталі
Кожух обігрівача з вентилятором у зборі
Заводський номер
608-8101172-Г
Кількість на модель
1
№
66
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Болт M8х14 | 201453-П8 | 6 | 6 | |||||||||||||||||||||||
| Прокладка пробки радіатора | 120-1304022-Б | 1 | 1 | |||||||||||||||||||||||
| Шток приводу управління зливним краном | 130-1305046 | 2 | 2 | |||||||||||||||||||||||
| Термостат типу ТС101 (з твердим наповнювачем) у зборі | 130-1306010 | 1 | 1 | |||||||||||||||||||||||
| Трубка охолодження радіатора | 608-1301035 | 184 | 184 | |||||||||||||||||||||||
| Кутовий елемент підвіски радіатора | 608-1302080 | 2 | 2 | |||||||||||||||||||||||
| Диск | 608-1310240 | 1 | 1 | |||||||||||||||||||||||
| Диск | 252005-П8 | 2 | 2 | |||||||||||||||||||||||
| Диск .T | 252135-П2 | 6 | 6 | |||||||||||||||||||||||
| ||||||||||||||||||||||||||
| Перехідник зливного крана водяної сорочки двигуна | 300172-П8 | 2 | 2 | |||||||||||||||||||||||
| Корпус радіатора в зборі | 608-1301015 | 1 | 1 | |||||||||||||||||||||||
| Водяний насос у комплекті зі шківом вентилятора | 130-130Т009 | 1 | 1 | |||||||||||||||||||||||
| гвинт | 301047-П8 | 1 | 1 | |||||||||||||||||||||||
| ВинтМ124х__NT__2__ | 220052-П8 | 2 | 2 | |||||||||||||||||||||||
| Гайка М8х1 | 250510-П8 | 6 | 6 | |||||||||||||||||||||||
| Гайка | 250634-П8 | 1 | 1 | |||||||||||||||||||||||
| Затискач оболонки тяги жалюзі радіатора | 150В-3802061 | 3 | 3 | |||||||||||||||||||||||
| Корпус підшипників із крильчаткою в зборі | 130-1307012-Б | 1 | 1 | |||||||||||||||||||||||
| Верхній кронштейн підвіски радіатора в зборі | 608-1302050 | 1 | 1 | |||||||||||||||||||||||
| Водяний насос у зборі | 130-1307010-Б | 1 | 1 | |||||||||||||||||||||||
| 1 | Шланг патрубка радіатора підводного | 608-1303022-Г | 1 | 1 | 1 | |||||||||||||||||||||
| 2 | Гайка М5х0, 8 | 251084-П8 | 2 | 2 | 2 | |||||||||||||||||||||
| 3 | Хомут, що стягує шланги з гнучким валом спідометра та кабелем радіообладнання | 306700-П8 | 2 | 2 | 3 | |||||||||||||||||||||
| 4 | Гвинт М5х0,8х30 | 220086-П8 | 2 | 2 | 4 | |||||||||||||||||||||
| 5 | Радіатор у зборі | 130-1304010 | 1 | 1 | 5 | |||||||||||||||||||||
| 6 | Наливний патрубок радіатора в зборі | 608-1301070 | 1 | 1 | 6 | |||||||||||||||||||||
| 7 | Хомут відвідного шланга в зборі | 309914-П | 2 | 2 | 7 | |||||||||||||||||||||
| 8 | Шланг коліна відвідного патрубка | 608-1303023 | 1 | 1 | 8 | |||||||||||||||||||||
| 9 | Випускні патрубки водяної сорочки у зборі | 130-1303013-Б | 1 | 1 | 9 | |||||||||||||||||||||
| 10 | Прокладка патрубка головки блоку циліндрів | 120-1303017 | 1 | 1 | 10 | |||||||||||||||||||||
| 11 | Шланг відвідного патрубка (встановлюється на двигунах із байпасом) | 608-1303025-Б | 1 | 1 | 11 | |||||||||||||||||||||
| 12 | Відвідний патрубок радіатора | 608-1303028 | 1 | 1 | 12 | |||||||||||||||||||||
| 13 | Радіатор у зборі | 608-1301007 | 1 | 1 | 13 | |||||||||||||||||||||
| 15 | Болт M8-6gх18 | 201455-П8 | 2 | 2 | 15 | |||||||||||||||||||||
| 17 | Жалюзі радіатора в зборі | 608-1310110 | 1 | 1 | 17 | |||||||||||||||||||||
| 18 | Болт для кріплення кронштейна | 201418-П8 | 2 | 2 | 18 | |||||||||||||||||||||
| 19 | Диск 37.001.115-75T OST __NT__2__6 | 252134-П2 | 2 | 2 | 19 | |||||||||||||||||||||
| 20 | Тяга для керування жалюзі з ручкою та фіксатором у комплекті | 608-1310210 | 1 | 1 | 20 | |||||||||||||||||||||
| 21 | Кронштейн тяги управління | 608-1310229-А | 1 | 1 | 21 | |||||||||||||||||||||
| 22 | Зливний кран у зборі | 375-1305010 | 3 | 3 | 22 | |||||||||||||||||||||
| 23 | Шплінт | 258053-П8 | 2 | 2 | 23 | |||||||||||||||||||||
| 24 | Вилка стрижня зливного крана | 130-1305065 | 3 | 3 | 24 | |||||||||||||||||||||
| 25 | Стрижень приводу управління зливним краном, лівий | 130-1305069-Б | 1 | 1 | 25 | |||||||||||||||||||||
| 26 | Болт M10х25 | 201497-П8 | 4 | 4 | 26 | |||||||||||||||||||||
| 27 | Кронштейн підвіски радіатора в зборі | 608-1302082 | 2 | 2 | 27 | |||||||||||||||||||||
| 28 | Шайба 37.001.115-75 від ОСТ __NT__2__10 | 252136-П2 | 4 | 4 | 28 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 29 | Гайка М10-6Н | 250512-П8 | 4 | 4 | 29 | |||||||||||||||||||||
| 30 | Подушка підвіски радіатора в зборі | 121-1801028 | 4 | 4 | 30 | |||||||||||||||||||||
| 31 | Розпірна втулка | 121-1801040 | 2 | 2 | 31 | |||||||||||||||||||||
| 32 | гвинт | 205215-П8 | 2 | 2 | 32 | |||||||||||||||||||||
| 33 | Диск | 252017-П8 | 2 | 2 | 33 | |||||||||||||||||||||
| 34 | Гайка М16х1,5 шпильки подвески | 250871-П8 | 2 | 2 | 34 | |||||||||||||||||||||
| 35 | Шплінт | 258055-П | 2 | 2 | 35 | |||||||||||||||||||||
| 36 | Тяга кріплення радіатора з пилкою в зборі | 608-1302042-Б | 1 | 1 | 36 | |||||||||||||||||||||
| 37 | Нижній кронштейн підвіски радіатора в зборі | 608-1302058 | 1 | 1 | 37 | |||||||||||||||||||||
| 38 | Болт M8х25 | 201458-П8 | 2 | 2 | 38 | |||||||||||||||||||||
| 41 | Шплінт | 258038-П | 2 | 2 | 41 | |||||||||||||||||||||
| 42 | Палець | 260058-П8 | 2 | 2 | 42 | |||||||||||||||||||||
| 43 | Шпилька М10-М10х1х28 | 307156-П8 | 2 | 2 | 43 | |||||||||||||||||||||
| 45 | Опорна шайба | 305753-П8 | 2 | 2 | 45 | |||||||||||||||||||||
| 46 | Гайка Mx | 250513-П8 | 2 | 2 | 46 | |||||||||||||||||||||
| 47 | Прокладка верхнього патрубка | 130-303143 | 1 | 1 | 47 | |||||||||||||||||||||
| 49 | Пружинна шайба | 252156-П2 | 2 | 2 | 49 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 51 | Гайка | 250513-118 | 2 | 2 | 51 | |||||||||||||||||||||
| 52 | Нижній випускний патрубок водяної сорочки | 130-1303051 | 1 | 1 | 52 | |||||||||||||||||||||
| 53 | З'єднувальний шланг байпаса | 130-1303030 | 1 | 1 | 53 | |||||||||||||||||||||
| 54 | Хомут | 288011-П8 | 2 | 2 | 54 | |||||||||||||||||||||
| 55 | Випускний верхній патрубок водяної сорочки | 130-1303014-Б2 | 1 | 1 | 55 | |||||||||||||||||||||
| 56 | Кожух вентилятора | 608-1309012 | 1 | 1 | 56 | |||||||||||||||||||||
| 57 | Водяний насос у зборі | 130-1307010 | 1 | 1 | 57 | |||||||||||||||||||||
| 58 | Кран | 130-8101390 | 1 | 1 | 58 | |||||||||||||||||||||
| 59 | Кронштейн для кріплення наливного патрубка | 608-1301096 | 1 | 1 | 59 | |||||||||||||||||||||
| 60 | Кріплення наливного патрубка | 608-1301077 | 1 | 1 | 60 | |||||||||||||||||||||
| 61 | Шланг наливної трубки радіатора | 608-1303026 | 1 | 1 | 61 | |||||||||||||||||||||
| 63 | Шланг відведення води від компресора | 130-3509290-Б | 1 | 1 | 63 | |||||||||||||||||||||
| 63 | Шланг подачі води до компресора | 130-3509293 | 1 | 1 | 63 | |||||||||||||||||||||
| 64 | Кутовий патрубок для відведення води (на компресорі) | 130-1013149 | 2 | 2 | 64 | |||||||||||||||||||||
| 66 | Кожух обігрівача з вентилятором у зборі | 608-8101172-Г | 1 | 1 | 66 | |||||||||||||||||||||
