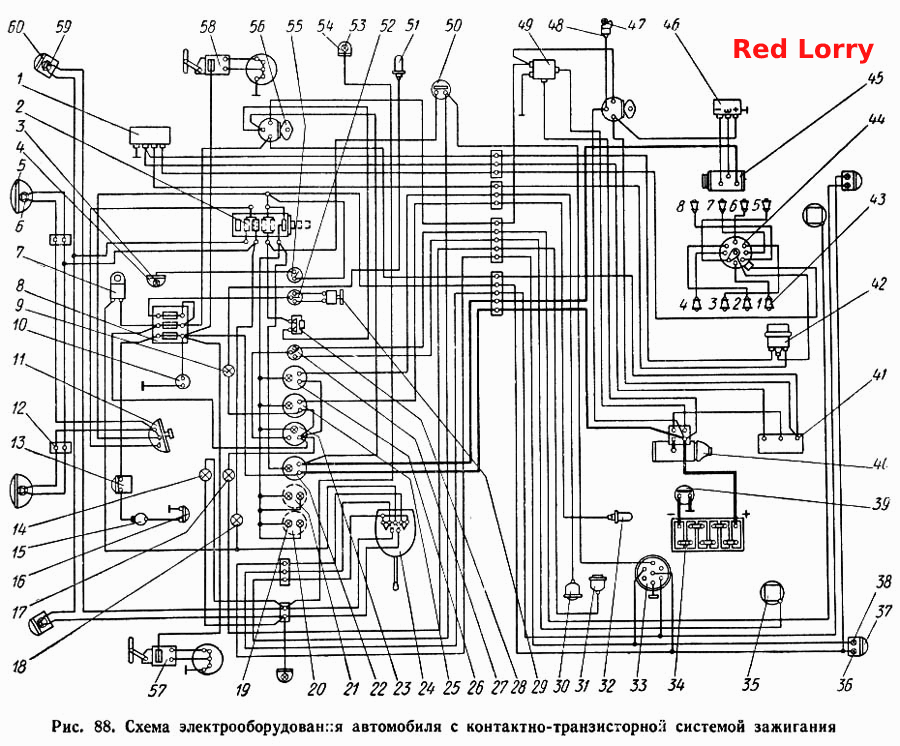

Схема електрообладнання автомобіля з контактно-транзисторною системою запалювання
100%
Назва деталі
Цвях
Заводський номер
261853-П
Кількість на модель
124
№
Назва деталі
П'ятиконтактна з'єднувальна панель 17.3723
Заводський номер
150В-3723079
Кількість на модель
3
№
Назва деталі
Триконтактна з'єднувальна панель
Заводський номер
120-3723032-Б
Кількість на модель
1
№
Назва деталі
Правий задній ліхтар у зборі
Заводський номер
164-3716010
Кількість на модель
1
№
Назва деталі
Транзисторний комутатор у зборі
Заводський номер
130-3734010
Кількість на модель
1
№
1
Назва деталі
Центральний вимикач типу П38 у зборі
Заводський номер
605-3709010
Кількість на модель
1
№
2
Назва деталі
Лампа 12 у, 6 св
Заводський номер
308025-П
Кількість на модель
1
№
3
Назва деталі
Плафон типу 11К201 у зборі
Заводський номер
608-3714010
Кількість на модель
1
№
4
Назва деталі
Фара типу ФГ122-Б у зборі
Заводський номер
608-3711010
Кількість на модель
2
№
5
Назва деталі
Лампа типу А12 — 50 + 40 фари
Заводський номер
309803-П
Кількість на модель
2
№
6
Назва деталі
Переривач покажчиків повороту типу РС57-В
Заводський номер
605-3726026
Кількість на модель
1
№
7
Назва деталі
Блок запобіжників у зборі
Заводський номер
605-3722010
Кількість на модель
1
№
8
Назва деталі
Контрольна лампа аварійного перегріву
Заводський номер
130-3803021
Кількість на модель
1
№
9
Назва деталі
Розетка переносної лампи 47-К у зборі
Заводський номер
120-3715020-Б
Кількість на модель
1
№
10
Назва деталі
Ножний перемикач фар
Заводський номер
130-3709036
Кількість на модель
1
№
11
Назва деталі
Двоконтактна з'єднувальна панель 14.3723
Заводський номер
120-3723076
Кількість на модель
3
№
12
Назва деталі
Сигнал у зборі
Заводський номер
130-3721020
Кількість на модель
1
№
13
Назва деталі
Контрольна лампа поворотника типу А12-1
Заводський номер
164-3303025
Кількість на модель
1
№
14
Назва деталі
Контактний пристрій із кришкою у зборі
Заводський номер
130-3721062
Кількість на модель
1
№
15
Назва деталі
Кришка кнопки сигналу
Заводський номер
605-3721012
Кількість на модель
1
№
16
Назва деталі
Патрон сигнальної лампи дальнього світла у зборі
Заводський номер
608-3713240
Кількість на модель
1
№
18
Назва деталі
Патрон освітлення приладів у зборі
Заводський номер
608-3713230
Кількість на модель
1
№
19
Назва деталі
Спідометр у зборі
Заводський номер
130-3802010
Кількість на модель
1
№
20
Назва деталі
Повітряний манометр у зборі
Заводський номер
130-3810124
Кількість на модель
1
№
21
Назва деталі
Амперметр
Заводський номер
608-3811010
Кількість на модель
1
№
22
Назва деталі
Індикатор рівня палива типу УБ200 у зборі
Заводський номер
УБ200
Кількість на модель
1
№
23
Назва деталі
Перемикач типу П105 покажчиків повороту в зборі
Заводський номер
130-3709060
Кількість на модель
1
№
24
Назва деталі
Індикатор типу УК200 температури води в зборі
Заводський номер
УК200
Кількість на модель
1
№
25
Назва деталі
Манометр масла в зборі
Заводський номер
УК210
Кількість на модель
1
№
26
Назва деталі
Перемикач освітлення шкал приладів у зборі типу П19
Заводський номер
51-3806030-Б
Кількість на модель
1
№
27
Назва деталі
Термовібраційний запобіжник типу ПР2-Б на 20а
Заводський номер
120-3722150
Кількість на модель
1
№
28
Назва деталі
Електродвигун типу МЭ211 для обігрівача в зборі
Заводський номер
130-3730024
Кількість на модель
1
№
29
Назва деталі
Датчик манометра масла типу ММ9 у зборі
Заводський номер
120-3810020-Б
Кількість на модель
1
№
30
Назва деталі
Датчик аварійного тиску повітря __NT__0__
Заводський номер
717-3810020
Кількість на модель
1
№
31
Назва деталі
Датчик індикатора температури води типу ТМ101 у зборі
Заводський номер
120-3808012-Б
Кількість на модель
1
№
32
Назва деталі
Розетка причепа у зборі
Заводський номер
605-3723110
Кількість на модель
1
№
33
Назва деталі
Акумуляторна батарея ЗСТ-84-А з електролітом, заряджена
Заводський номер
120-3703010-В
Кількість на модель
1
№
34
Назва деталі
Датчик типу БМ19-А покажчика рівня палива у зборі
Заводський номер
130-3806040
Кількість на модель
1
№
35
Назва деталі
Лампа заднього ліхтаря типу Л12 - 3
Заводський номер
308021-П
Кількість на модель
2
№
36
Назва деталі
Лівий задній ліхтар типу ФП101 у зборі
Заводський номер
164А-3716011
Кількість на модель
1
№
37
Назва деталі
Лампа 12 у, 21 св
Заводський номер
308035-П
Кількість на модель
2
№
38
Назва деталі
Вимикач маси акумуляторної батареї типу ВК318-Б
Заводський номер
131-3703140
Кількість на модель
1
№
39
Назва деталі
Стартер типу СТ130-А1 у зборі
Заводський номер
130-3708010
Кількість на модель
1
№
40
Назва деталі
Резистор ланцюга котушки запалювання СЭ107
Заводський номер
130-3705050
Кількість на модель
1
№
41
Назва деталі
__NT__0__ Котушка запалювання у зборі
Заводський номер
130-3705010-Б
Кількість на модель
1
№
42
Назва деталі
Свічка запалювання типу А15-В у зборі
Заводський номер
130-3707010
Кількість на модель
8
№
43
Назва деталі
Розподільник у зборі
Заводський номер
130-3706010-Б
Кількість на модель
1
№
44
Назва деталі
Генератор типу Г250И1 у зборі
Заводський номер
130-3701010-В
Кількість на модель
1
№
45
Назва деталі
Реле-регулятор типу РР350-Д у зборі
Заводський номер
130-3702010-Б
Кількість на модель
1
№
46
Назва деталі
Підкапотна лампа типу ПД1-Ж у зборі
Заводський номер
608-3715300
Кількість на модель
1
№
48
Назва деталі
Реле увімкнення стартера типу РС502 у зборі
Заводський номер
130-3708110-А
Кількість на модель
1
№
49
Назва деталі
Блок перемикача сигналу «Стоп» у зборі
Заводський номер
120-3720010
Кількість на модель
1
№
50
Назва деталі
Датчик типу ТМ104-Т індикатора перегріву води у зборі
Заводський номер
608-3808025
Кількість на модель
1
№
51
Назва деталі
ПЕРЕКЛЮЧАТЕЛЬ
Заводський номер
120-3713300
Кількість на модель
1
№
52
Назва деталі
Покажчик повороту з боку
Заводський номер
608-3726030
Кількість на модель
2
№
54
Назва деталі
Вимикач протитуманної фари
Заводський номер
485-3713300
Кількість на модель
1
№
55
Назва деталі
Вимикач запалювання у зборі
Заводський номер
605-3704010
Кількість на модель
1
№
56
Назва деталі
Електричний склоочисник типу СЛ102Е (лівий) у зборі
Заводський номер
605-5205013-Б
Кількість на модель
1
№
57
Назва деталі
Електричний склоочисник типу СЛ101-В (правий) у зборі
Заводський номер
605-5205012-Б
Кількість на модель
1
№
58
Назва деталі
Лампа 12 у, 6 св
Заводський номер
308041-П
Кількість на модель
2
№
59
Назва деталі
Фарка типу ПФ101-Б у зборі
Заводський номер
605-3712010
Кількість на модель
2
№
60
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Цвях | 261853-П | 124 | 124 | |||||
| П'ятиконтактна з'єднувальна панель 17.3723 | 150В-3723079 | 3 | 3 | |||||
| Триконтактна з'єднувальна панель | 120-3723032-Б | 1 | 1 | |||||
| Правий задній ліхтар у зборі | 164-3716010 | 1 | 1 | |||||
| 1 | Транзисторний комутатор у зборі | 130-3734010 | 1 | 1 | 1 | |||
| 2 | Центральний вимикач типу П38 у зборі | 605-3709010 | 1 | 1 | 2 | |||
| 3 | Лампа 12 у, 6 св | 308025-П | 1 | 1 | 3 | |||
| 4 | Плафон типу 11К201 у зборі | 608-3714010 | 1 | 1 | 4 | |||
| 5 | Фара типу ФГ122-Б у зборі | 608-3711010 | 2 | 2 | 5 | |||
| 6 | Лампа типу А12 — 50 + 40 фари | 309803-П | 2 | 2 | 6 | |||
| 7 | Переривач покажчиків повороту типу РС57-В | 605-3726026 | 1 | 1 | 7 | |||
| 8 | Блок запобіжників у зборі | 605-3722010 | 1 | 1 | 8 | |||
| 9 | Контрольна лампа аварійного перегріву | 130-3803021 | 1 | 1 | 9 | |||
| 10 | Розетка переносної лампи 47-К у зборі | 120-3715020-Б | 1 | 1 | 10 | |||
| 11 | Ножний перемикач фар | 130-3709036 | 1 | 1 | 11 | |||
| 12 | Двоконтактна з'єднувальна панель 14.3723 | 120-3723076 | 3 | 3 | 12 | |||
| 13 | Сигнал у зборі | 130-3721020 | 1 | 1 | 13 | |||
| 14 | Контрольна лампа поворотника типу А12-1 | 164-3303025 | 1 | 1 | 14 | |||
| 15 | Контактний пристрій із кришкою у зборі | 130-3721062 | 1 | 1 | 15 | |||
| 16 | Кришка кнопки сигналу | 605-3721012 | 1 | 1 | 16 | |||
| 18 | Патрон сигнальної лампи дальнього світла у зборі | 608-3713240 | 1 | 1 | 18 | |||
| 19 | Патрон освітлення приладів у зборі | 608-3713230 | 1 | 1 | 19 | |||
| 20 | Спідометр у зборі | 130-3802010 | 1 | 1 | 20 | |||
| 21 | Повітряний манометр у зборі | 130-3810124 | 1 | 1 | 21 | |||
| 22 | Амперметр | 608-3811010 | 1 | 1 | 22 | |||
| 23 | Індикатор рівня палива типу УБ200 у зборі | УБ200 | 1 | 1 | 23 | |||
| 24 | Перемикач типу П105 покажчиків повороту в зборі | 130-3709060 | 1 | 1 | 24 | |||
| 25 | Індикатор типу УК200 температури води в зборі | УК200 | 1 | 1 | 25 | |||
| 26 | Манометр масла в зборі | УК210 | 1 | 1 | 26 | |||
| 27 | Перемикач освітлення шкал приладів у зборі типу П19 | 51-3806030-Б | 1 | 1 | 27 | |||
| 28 | Термовібраційний запобіжник типу ПР2-Б на 20а | 120-3722150 | 1 | 1 | 28 | |||
| 29 | Електродвигун типу МЭ211 для обігрівача в зборі | 130-3730024 | 1 | 1 | 29 | |||
| 30 | Датчик манометра масла типу ММ9 у зборі | 120-3810020-Б | 1 | 1 | 30 | |||
| 31 | Датчик аварійного тиску повітря __NT__0__ | 717-3810020 | 1 | 1 | 31 | |||
| 32 | Датчик індикатора температури води типу ТМ101 у зборі | 120-3808012-Б | 1 | 1 | 32 | |||
| 33 | Розетка причепа у зборі | 605-3723110 | 1 | 1 | 33 | |||
| 34 | Акумуляторна батарея ЗСТ-84-А з електролітом, заряджена | 120-3703010-В | 1 | 1 | 34 | |||
| 35 | Датчик типу БМ19-А покажчика рівня палива у зборі | 130-3806040 | 1 | 1 | 35 | |||
| 36 | Лампа заднього ліхтаря типу Л12 - 3 | 308021-П | 2 | 2 | 36 | |||
| 37 | Лівий задній ліхтар типу ФП101 у зборі | 164А-3716011 | 1 | 1 | 37 | |||
| 38 | Лампа 12 у, 21 св | 308035-П | 2 | 2 | 38 | |||
| 39 | Вимикач маси акумуляторної батареї типу ВК318-Б | 131-3703140 | 1 | 1 | 39 | |||
| 40 | Стартер типу СТ130-А1 у зборі | 130-3708010 | 1 | 1 | 40 | |||
| 41 | Резистор ланцюга котушки запалювання СЭ107 | 130-3705050 | 1 | 1 | 41 | |||
| 42 | __NT__0__ Котушка запалювання у зборі | 130-3705010-Б | 1 | 1 | 42 | |||
| 43 | Свічка запалювання типу А15-В у зборі | 130-3707010 | 8 | 8 | 43 | |||
| 44 | Розподільник у зборі | 130-3706010-Б | 1 | 1 | 44 | |||
| 45 | Генератор типу Г250И1 у зборі | 130-3701010-В | 1 | 1 | 45 | |||
| 46 | Реле-регулятор типу РР350-Д у зборі | 130-3702010-Б | 1 | 1 | 46 | |||
| 48 | Підкапотна лампа типу ПД1-Ж у зборі | 608-3715300 | 1 | 1 | 48 | |||
| 49 | Реле увімкнення стартера типу РС502 у зборі | 130-3708110-А | 1 | 1 | 49 | |||
| 50 | Блок перемикача сигналу «Стоп» у зборі | 120-3720010 | 1 | 1 | 50 | |||
| 51 | Датчик типу ТМ104-Т індикатора перегріву води у зборі | 608-3808025 | 1 | 1 | 51 | |||
| 52 | ПЕРЕКЛЮЧАТЕЛЬ | 120-3713300 | 1 | 1 | 52 | |||
| 54 | Покажчик повороту з боку | 608-3726030 | 2 | 2 | 54 | |||
| 55 | Вимикач протитуманної фари | 485-3713300 | 1 | 1 | 55 | |||
| 56 | Вимикач запалювання у зборі | 605-3704010 | 1 | 1 | 56 | |||
| 57 | Електричний склоочисник типу СЛ102Е (лівий) у зборі | 605-5205013-Б | 1 | 1 | 57 | |||
| 58 | Електричний склоочисник типу СЛ101-В (правий) у зборі | 605-5205012-Б | 1 | 1 | 58 | |||
| 59 | Лампа 12 у, 6 св | 308041-П | 2 | 2 | 59 | |||
| 60 | Фарка типу ПФ101-Б у зборі | 605-3712010 | 2 | 2 | 60 |
