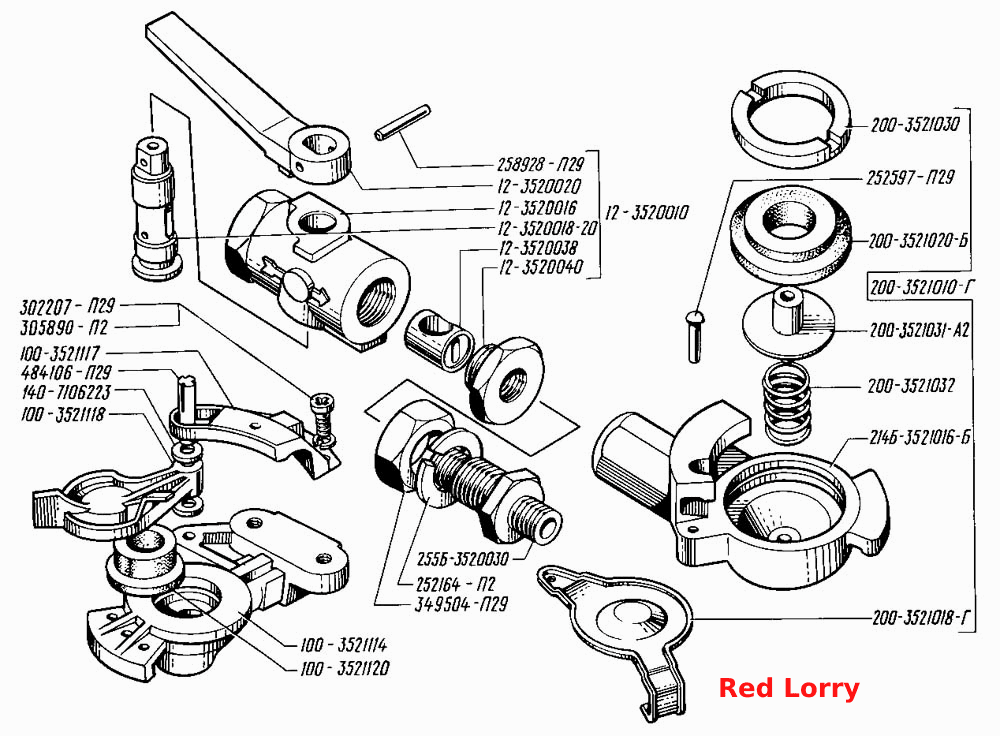

Роз'єднувальний кран та з'єднувальні головки
100%
Назва деталі
Гвинт
Заводський номер
302207-П29
Кількість на модель
2
№
Назва деталі
Кришка корпусу з'єднувальної головки
Заводський номер
200-3521018-Г
Кількість на модель
1
№
Назва деталі
Направляюча
Заводський номер
100-3521117
Кількість на модель
1
№
Назва деталі
Пробка крана
Заводський номер
12-3520018-20
Кількість на модель
1
№
Назва деталі
Пружина зворотного клапана з'єднувальної головки
Заводський номер
200-3521032
Кількість на модель
1
№
Назва деталі
Ручка крана
Заводський номер
12-3520020
Кількість на модель
1
№
Назва деталі
Ущільнювач
Заводський номер
100-3521120
Кількість на модель
1
№
Назва деталі
Пружинна шайба
Заводський номер
252164-П2
Кількість на модель
3
№
Назва деталі
Спеціальна пружинна шайба
Заводський номер
305890-П2
Кількість на модель
10
№
Назва деталі
Диск
Заводський номер
140-7106223
Кількість на модель
2
№
Назва деталі
Штифт 3х22
Заводський номер
258928-П29
Кількість на модель
1
№
Назва деталі
Штифт
Заводський номер
484106-П29
Кількість на модель
1
№
Назва деталі
Кришка
Заводський номер
100-3521118
Кількість на модель
1
№
Назва деталі
Роз'єднувальний кран
Заводський номер
12-3520010
Кількість на модель
3
№
Назва деталі
Корпус крана
Заводський номер
12-3520016
Кількість на модель
1
№
Назва деталі
Втулка крана
Заводський номер
12-3520038
Кількість на модель
1
№
Назва деталі
Гайка
Заводський номер
12-3520040
Кількість на модель
1
№
Назва деталі
Гайка
Заводський номер
349504-П29
Кількість на модель
3
№
Назва деталі
Гайка корпусу з'єднувальної головки
Заводський номер
200-3521030
Кількість на модель
1
№
Назва деталі
З'єднувальна головка
Заводський номер
200-3521010-Г
Кількість на модель
1
№
Назва деталі
З'єднувальна головка
Заводський номер
100-3521110
Кількість на модель
2
№
Назва деталі
Заклепка 22х10299-52 ГОСТ 5
Заводський номер
252597-П29
Кількість на модель
1
№
Назва деталі
Зворотний клапан з'єднувальної головки
Заводський номер
200-3521031-А2
Кількість на модель
№
Назва деталі
Ущільнювальне кільце з'єднувальної головки
Заводський номер
200-3521020-Б
Кількість на модель
1
№
Назва деталі
З'єднувальна головка
Заводський номер
100-3521114
Кількість на модель
1
№
Назва деталі
Корпус з'єднувальної головки
Заводський номер
214Б-3521016-Б
Кількість на модель
1
№
Назва деталі
Штуцер
Заводський номер
255Б-3520030
Кількість на модель
3
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гвинт | 302207-П29 | 2 | 2 | |||||
| Кришка корпусу з'єднувальної головки | 200-3521018-Г | 1 | 1 | |||||
| Направляюча | 100-3521117 | 1 | 1 | |||||
| Пробка крана | 12-3520018-20 | 1 | 1 | |||||
| Пружина зворотного клапана з'єднувальної головки | 200-3521032 | 1 | 1 | |||||
| Ручка крана | 12-3520020 | 1 | 1 | |||||
| Ущільнювач | 100-3521120 | 1 | 1 | |||||
| Пружинна шайба | 252164-П2 | 3 | 3 | |||||
| Спеціальна пружинна шайба | 305890-П2 | 10 | 10 | |||||
| Диск | 140-7106223 | 2 | 2 | |||||
| Штифт 3х22 | 258928-П29 | 1 | 1 | |||||
| Штифт | 484106-П29 | 1 | 1 | |||||
| Кришка | 100-3521118 | 1 | 1 | |||||
| Роз'єднувальний кран | 12-3520010 | 3 | 3 | |||||
| Корпус крана | 12-3520016 | 1 | 1 | |||||
| Втулка крана | 12-3520038 | 1 | 1 | |||||
| Гайка | 12-3520040 | 1 | 1 | |||||
| Гайка | 349504-П29 | 3 | 3 | |||||
| Гайка корпусу з'єднувальної головки | 200-3521030 | 1 | 1 | |||||
| З'єднувальна головка | 200-3521010-Г | 1 | 1 | |||||
| З'єднувальна головка | 100-3521110 | 2 | 2 | |||||
| Заклепка 22х10299-52 ГОСТ 5 | 252597-П29 | 1 | 1 | |||||
| Зворотний клапан з'єднувальної головки | 200-3521031-А2 | |||||||
| Ущільнювальне кільце з'єднувальної головки | 200-3521020-Б | 1 | 1 | |||||
| З'єднувальна головка | 100-3521114 | 1 | 1 | |||||
| Корпус з'єднувальної головки | 214Б-3521016-Б | 1 | 1 | |||||
| Штуцер | 255Б-3520030 | 3 | 3 |
