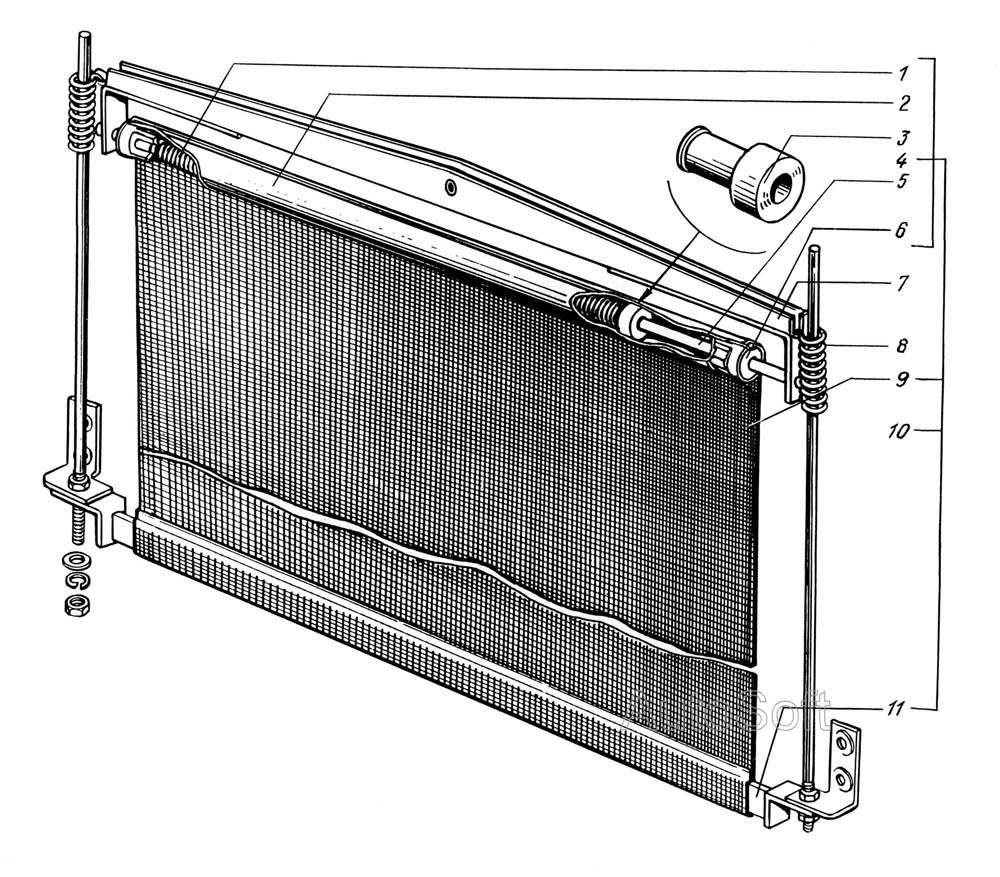

Захисна шторка радіатора
100%
Назва деталі
Пружина барабана
Заводський номер
6505-1310333-10
Кількість на модель
1
№
1
Назва деталі
Барабан шторки
Заводський номер
6505-1310332-01
Кількість на модель
1
№
2
Назва деталі
Тримач пружини
Заводський номер
260-1310419
Кількість на модель
1
№
3
Назва деталі
Барабан шторки в зборі
Заводський номер
6505-1310330-01
Кількість на модель
1
№
4
Назва деталі
Ось барабана
Заводський номер
6505-1310335
Кількість на модель
1
№
5
Назва деталі
Втулка
Заводський номер
260-1310368
Кількість на модель
2
№
6
Назва деталі
Балка барабана
Заводський номер
6505-1310314
Кількість на модель
1
№
7
Назва деталі
Направляюча пружина
Заводський номер
260-1310363
Кількість на модель
2
№
8
Назва деталі
Тканина штори
Заводський номер
6505-1310325
Кількість на модель
1
№
9
Назва деталі
Барабан із завіскою у зборі
Заводський номер
6505-1310306
Кількість на модель
1
№
10
Назва деталі
Пластина заслінки
Заводський номер
6505-1310331
Кількість на модель
1
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пружина барабана | 6505-1310333-10 | 1 | 1 | 1 | |||
| 2 | Барабан шторки | 6505-1310332-01 | 1 | 1 | 2 | |||
| 3 | Тримач пружини | 260-1310419 | 1 | 1 | 3 | |||
| 4 | Барабан шторки в зборі | 6505-1310330-01 | 1 | 1 | 4 | |||
| 5 | Ось барабана | 6505-1310335 | 1 | 1 | 5 | |||
| 6 | Втулка | 260-1310368 | 2 | 2 | 6 | |||
| 7 | Балка барабана | 6505-1310314 | 1 | 1 | 7 | |||
| 8 | Направляюча пружина | 260-1310363 | 2 | 2 | 8 | |||
| 9 | Тканина штори | 6505-1310325 | 1 | 1 | 9 | |||
| 10 | Барабан із завіскою у зборі | 6505-1310306 | 1 | 1 | 10 | |||
| 11 | Пластина заслінки | 6505-1310331 | 1 | 1 | 11 |
