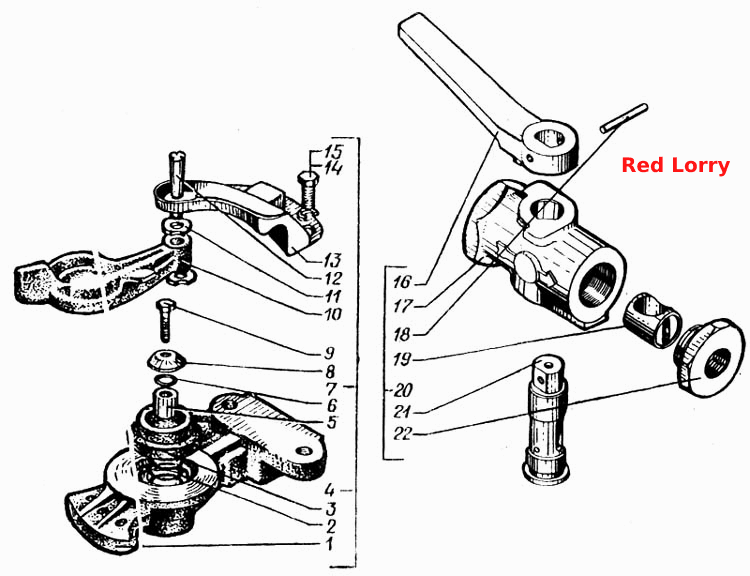

Роз'єднувальний кран та з'єднувальні головки
100%
Назва деталі
Корпус
Заводський номер
11.3521414
Кількість на модель
1
№
1
Назва деталі
Корпус
Заводський номер
1107.3521414
Кількість на модель
1
№
1
Назва деталі
Пружина
Заводський номер
100-3537038
Кількість на модель
1
№
2
Назва деталі
Ущільнювач
Заводський номер
11.3521420
Кількість на модель
1
№
3
Назва деталі
З'єднувальна головка типу "Палм"
Заводський номер
11.3521411
Кількість на модель
1
№
4
Назва деталі
Втулка
Заводський номер
11.3521416
Кількість на модель
1
№
5
Назва деталі
Ущільнювальне кільце золотника 5,0х1,75
Заводський номер
11.3511078
Кількість на модель
1
№
6
Назва деталі
З'єднувальна головка магістралі живлення типу "Палм"
Заводський номер
11.3521410
Кількість на модель
1
№
7
Назва деталі
Сідло
Заводський номер
11.3521415
Кількість на модель
1
№
8
Назва деталі
Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__20
Заводський номер
201420-П29
Кількість на модель
1
№
9
Назва деталі
Кришка
Заводський номер
100-3521118
Кількість на модель
1
№
10
Назва деталі
Кришка
Заводський номер
100-3521119
Кількість на модель
1
№
10
Назва деталі
Диск
Заводський номер
100-3521123
Кількість на модель
2
№
11
Назва деталі
Штифт
Заводський номер
484106-П29
Кількість на модель
1
№
12
Назва деталі
Направляюча
Заводський номер
100-3521117
Кількість на модель
1
№
13
Назва деталі
Диск 37.001.115-75L OST __NT__2__8
Заводський номер
252155-П2
Кількість на модель
2
№
14
Назва деталі
Bolt Mx
Заводський номер
201452-П29
Кількість на модель
2
№
15
Назва деталі
Ручка
Заводський номер
12.3520020-01
Кількість на модель
1
№
16
Назва деталі
Корпус крана
Заводський номер
13.3520016
Кількість на модель
1
№
17
Назва деталі
Штифт 3х22
Заводський номер
258928-П29
Кількість на модель
1
№
18
Назва деталі
Ущільнювач
Заводський номер
12.3520038
Кількість на модель
1
№
19
Назва деталі
Роз'єднувальний кран у зборі
Заводський номер
12.3520010
Кількість на модель
1
№
20
Назва деталі
Затор
Заводський номер
12.3520018-20
Кількість на модель
1
№
21
Назва деталі
Гайка відсічного крана
Заводський номер
12.3520040
Кількість на модель
1
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | 11.3521414 | 1 | 1 | 1 | |||
| 1 | Корпус | 1107.3521414 | 1 | 1 | 1 | |||
| 2 | Пружина | 100-3537038 | 1 | 1 | 2 | |||
| 3 | Ущільнювач | 11.3521420 | 1 | 1 | 3 | |||
| 4 | З'єднувальна головка типу "Палм" | 11.3521411 | 1 | 1 | 4 | |||
| 5 | Втулка | 11.3521416 | 1 | 1 | 5 | |||
| 6 | Ущільнювальне кільце золотника 5,0х1,75 | 11.3511078 | 1 | 1 | 6 | |||
| 7 | З'єднувальна головка магістралі живлення типу "Палм" | 11.3521410 | 1 | 1 | 7 | |||
| 8 | Сідло | 11.3521415 | 1 | 1 | 8 | |||
| 9 | Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__20 | 201420-П29 | 1 | 1 | 9 | |||
| 10 | Кришка | 100-3521118 | 1 | 1 | 10 | |||
| 10 | Кришка | 100-3521119 | 1 | 1 | 10 | |||
| 11 | Диск | 100-3521123 | 2 | 2 | 11 | |||
| 12 | Штифт | 484106-П29 | 1 | 1 | 12 | |||
| 13 | Направляюча | 100-3521117 | 1 | 1 | 13 | |||
| 14 | Диск 37.001.115-75L OST __NT__2__8 | 252155-П2 | 2 | 2 | 14 | |||
| 15 | Bolt Mx | 201452-П29 | 2 | 2 | 15 | |||
| 16 | Ручка | 12.3520020-01 | 1 | 1 | 16 | |||
| 17 | Корпус крана | 13.3520016 | 1 | 1 | 17 | |||
| 18 | Штифт 3х22 | 258928-П29 | 1 | 1 | 18 | |||
| 19 | Ущільнювач | 12.3520038 | 1 | 1 | 19 | |||
| 20 | Роз'єднувальний кран у зборі | 12.3520010 | 1 | 1 | 20 | |||
| 21 | Затор | 12.3520018-20 | 1 | 1 | 21 | |||
| 22 | Гайка відсічного крана | 12.3520040 | 1 | 1 | 22 |
