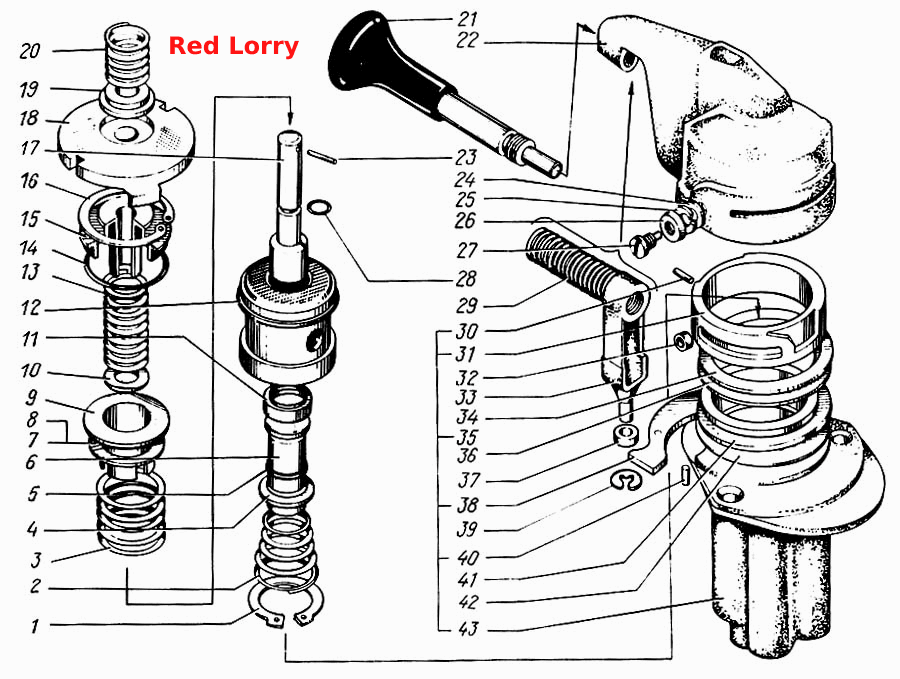

Гальмівний кран зворотної дії з ручним керуванням
100%
Назва деталі
Гальмівний кран зворотної дії з ручним керуванням
Заводський номер
100-3537010
Кількість на модель
1
№
Назва деталі
Опорне кільце
Заводський номер
489302-П2
Кількість на модель
1
№
1
Назва деталі
Пружина
Заводський номер
100-3537052
Кількість на модель
1
№
2
Назва деталі
Пружина
Заводський номер
100-3537046
Кількість на модель
1
№
3
Назва деталі
Опорна шайба
Заводський номер
100-3537057
Кількість на модель
1
№
4
Назва деталі
Кільце
Заводський номер
100-3537055
Кількість на модель
1
№
5
Назва деталі
Корпус клапана
Заводський номер
100-3537054
Кількість на модель
1
№
6
Назва деталі
Диск
Заводський номер
100-3537097
Кількість на модель
1
№
7
Назва деталі
Диск
Заводський номер
100-3537095
Кількість на модель
1
№
8
Назва деталі
Тарілка пружини
Заводський номер
100-3537042
Кількість на модель
1
№
9
Назва деталі
Диск
Заводський номер
100-3537043
Кількість на модель
1
№
10
Назва деталі
Кільце клапана
Заводський номер
100-3537056
Кількість на модель
1
№
11
Назва деталі
Поршень
Заводський номер
100-3537050
Кількість на модель
1
№
12
Назва деталі
Пружина
Заводський номер
100-3537048
Кількість на модель
1
№
13
Назва деталі
Кільце
Заводський номер
100-3537044
Кількість на модель
2
№
14
Назва деталі
Направляюча
Заводський номер
100-3537040
Кількість на модель
1
№
15
Назва деталі
Опорне кільце
Заводський номер
489301-П2
Кількість на модель
1
№
16
Назва деталі
Стебло
Заводський номер
100-3537035
Кількість на модель
1
№
17
Назва деталі
Направляючий ковпачок
Заводський номер
100-3537031
Кількість на модель
1
№
18
Назва деталі
Диск
Заводський номер
100-3537036
Кількість на модель
1
№
19
Назва деталі
Пружина
Заводський номер
100-3537038
Кількість на модель
1
№
20
Назва деталі
Рукоятка в зборі
Заводський номер
100-3537063
Кількість на модель
1
№
21
Назва деталі
Кришка
Заводський номер
100-3537060
Кількість на модель
1
№
22
Назва деталі
Штифт
Заводський номер
484104-П29
Кількість на модель
1
№
23
Назва деталі
Регулювальна шайба
Заводський номер
305905-П29
Кількість на модель
2
№
24
Назва деталі
Пружинна шайба
Заводський номер
305887-П2
Кількість на модель
2
№
25
Назва деталі
Диск
Заводський номер
100-3537061
Кількість на модель
2
№
26
Назва деталі
Гвинт
Заводський номер
302196-П29
Кількість на модель
2
№
27
Назва деталі
Кільце 6,07х1,78
Заводський номер
100-3522026
Кількість на модель
1
№
28
Назва деталі
Пружина
Заводський номер
100-3537068
Кількість на модель
1
№
29
Назва деталі
Штифт
Заводський номер
484102-П29
Кількість на модель
2
№
30
Назва деталі
Кільце
Заводський номер
100-3537025
Кількість на модель
1
№
31
Назва деталі
Відеоролик
Заводський номер
100-3537062
Кількість на модель
2
№
32
Назва деталі
Направляюча
Заводський номер
100-3537066
Кількість на модель
1
№
33
Назва деталі
Диск
Заводський номер
100-3537091
Кількість на модель
1
№
34
Назва деталі
Корпус у зборі
Заводський номер
100-3537014
Кількість на модель
1
№
35
Назва деталі
Диск
Заводський номер
100-3537092
Кількість на модель
1
№
36
Назва деталі
Втулка
Заводський номер
100-3537067
Кількість на модель
1
№
37
Назва деталі
Стопор
Заводський номер
100-3537027
Кількість на модель
1
№
38
Назва деталі
Опорне кільце
Заводський номер
489326-П2
Кількість на модель
1
№
39
Назва деталі
Штифт
Заводський номер
484103-П29
Кількість на модель
2
№
40
Назва деталі
Диск
Заводський номер
100-3537093
Кількість на модель
1
№
41
Назва деталі
Диск
Заводський номер
100-3537094
Кількість на модель
1
№
42
Назва деталі
Корпус
Заводський номер
100-3537020
Кількість на модель
1
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гальмівний кран зворотної дії з ручним керуванням | 100-3537010 | 1 | 1 | |||||
| 1 | Опорне кільце | 489302-П2 | 1 | 1 | 1 | |||
| 2 | Пружина | 100-3537052 | 1 | 1 | 2 | |||
| 3 | Пружина | 100-3537046 | 1 | 1 | 3 | |||
| 4 | Опорна шайба | 100-3537057 | 1 | 1 | 4 | |||
| 5 | Кільце | 100-3537055 | 1 | 1 | 5 | |||
| 6 | Корпус клапана | 100-3537054 | 1 | 1 | 6 | |||
| 7 | Диск | 100-3537097 | 1 | 1 | 7 | |||
| 8 | Диск | 100-3537095 | 1 | 1 | 8 | |||
| 9 | Тарілка пружини | 100-3537042 | 1 | 1 | 9 | |||
| 10 | Диск | 100-3537043 | 1 | 1 | 10 | |||
| 11 | Кільце клапана | 100-3537056 | 1 | 1 | 11 | |||
| 12 | Поршень | 100-3537050 | 1 | 1 | 12 | |||
| 13 | Пружина | 100-3537048 | 1 | 1 | 13 | |||
| 14 | Кільце | 100-3537044 | 2 | 2 | 14 | |||
| 15 | Направляюча | 100-3537040 | 1 | 1 | 15 | |||
| 16 | Опорне кільце | 489301-П2 | 1 | 1 | 16 | |||
| 17 | Стебло | 100-3537035 | 1 | 1 | 17 | |||
| 18 | Направляючий ковпачок | 100-3537031 | 1 | 1 | 18 | |||
| 19 | Диск | 100-3537036 | 1 | 1 | 19 | |||
| 20 | Пружина | 100-3537038 | 1 | 1 | 20 | |||
| 21 | Рукоятка в зборі | 100-3537063 | 1 | 1 | 21 | |||
| 22 | Кришка | 100-3537060 | 1 | 1 | 22 | |||
| 23 | Штифт | 484104-П29 | 1 | 1 | 23 | |||
| 24 | Регулювальна шайба | 305905-П29 | 2 | 2 | 24 | |||
| 25 | Пружинна шайба | 305887-П2 | 2 | 2 | 25 | |||
| 26 | Диск | 100-3537061 | 2 | 2 | 26 | |||
| 27 | Гвинт | 302196-П29 | 2 | 2 | 27 | |||
| 28 | Кільце 6,07х1,78 | 100-3522026 | 1 | 1 | 28 | |||
| 29 | Пружина | 100-3537068 | 1 | 1 | 29 | |||
| 30 | Штифт | 484102-П29 | 2 | 2 | 30 | |||
| 31 | Кільце | 100-3537025 | 1 | 1 | 31 | |||
| 32 | Відеоролик | 100-3537062 | 2 | 2 | 32 | |||
| 33 | Направляюча | 100-3537066 | 1 | 1 | 33 | |||
| 34 | Диск | 100-3537091 | 1 | 1 | 34 | |||
| 35 | Корпус у зборі | 100-3537014 | 1 | 1 | 35 | |||
| 36 | Диск | 100-3537092 | 1 | 1 | 36 | |||
| 37 | Втулка | 100-3537067 | 1 | 1 | 37 | |||
| 38 | Стопор | 100-3537027 | 1 | 1 | 38 | |||
| 39 | Опорне кільце | 489326-П2 | 1 | 1 | 39 | |||
| 40 | Штифт | 484103-П29 | 2 | 2 | 40 | |||
| 41 | Диск | 100-3537093 | 1 | 1 | 41 | |||
| 42 | Диск | 100-3537094 | 1 | 1 | 42 | |||
| 43 | Корпус | 100-3537020 | 1 | 1 | 43 |
