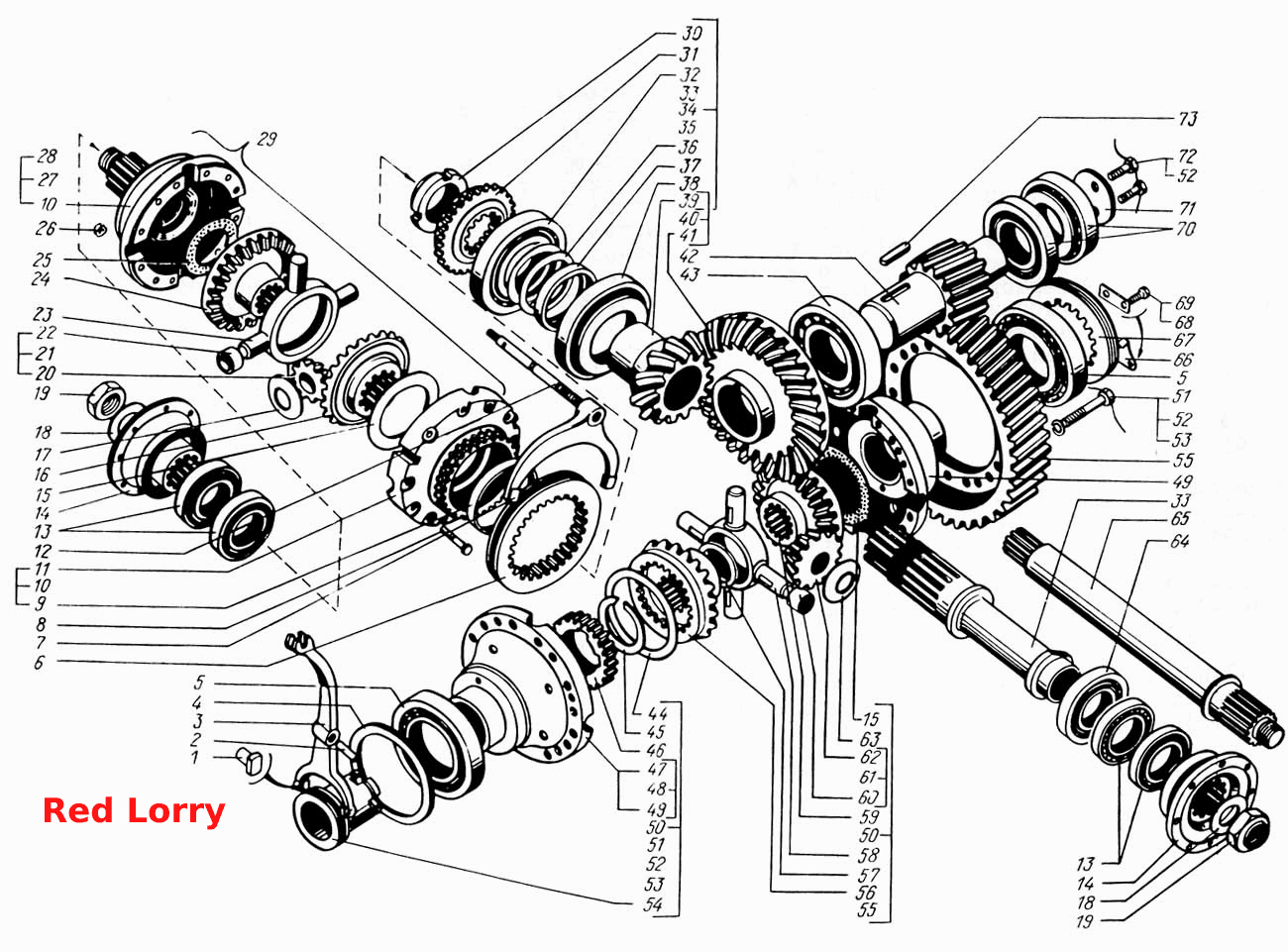

Редуктор головної передачі середнього моста (валів і шестерень)
100%
Назва деталі
Штифт вилки
Заводський номер
210-1803082
Кількість на модель
2
№
1
Назва деталі
Ось вилки
Заводський номер
6505-2409014
Кількість на модель
1
№
2
Назва деталі
Вилка
Заводський номер
6505-2409012
Кількість на модель
1
№
3
Назва деталі
Кільце
Заводський номер
6505-2403039
Кількість на модель
1
№
4
Назва деталі
Підшипник
Заводський номер
7518
Кількість на модель
2
№
5
Назва деталі
Муфта блокування
Заводський номер
6505-2509022
Кількість на модель
1
№
6
Назва деталі
Вилка
Заводський номер
6505-2509018
Кількість на модель
1
№
7
Назва деталі
Болт M10х70
Заводський номер
200323-П29
Кількість на модель
12
№
8
Назва деталі
Втулка
Заводський номер
6505-2506020-10
Кількість на модель
1
№
9
Назва деталі
Задня чашка диференціала в зборі
Заводський номер
6505-2506015-11
Кількість на модель
1
№
10
Назва деталі
Задня чашка
Заводський номер
6505-2506019-11
Кількість на модель
1
№
11
Назва деталі
Стебло
Заводський номер
6505-2509176
Кількість на модель
1
№
12
Назва деталі
Роликовий підшипник
Заводський номер
7212
Кількість на модель
4
№
13
Назва деталі
Фланець з відбивачем
Заводський номер
260-2502138-02
Кількість на модель
2
№
14
Назва деталі
Опорна шайба
Заводський номер
6505-2403052
Кількість на модель
2
№
15
Назва деталі
Шестерня приводу середнього моста
Заводський номер
6505-2506040
Кількість на модель
1
№
16
Назва деталі
Опорна шайба
Заводський номер
6505-2506058
Кількість на модель
4
№
17
Назва деталі
Пружинна шайба
Заводський номер
236-1701243
Кількість на модель
2
№
18
Назва деталі
Спеціальна гайка
Заводський номер
260-1802247
Кількість на модель
2
№
19
Назва деталі
Супутник
Заводський номер
6505-2506055
Кількість на модель
1
№
20
Назва деталі
Сателіт диференціала в зборі
Заводський номер
6505-2506054
Кількість на модель
4
№
21
Назва деталі
Втулка сателіта
Заводський номер
6505-2506056
Кількість на модель
1
№
22
Назва деталі
Хрестовина диференціала
Заводський номер
6505-2506060
Кількість на модель
1
№
23
Назва деталі
Шестерня приводу заднього моста
Заводський номер
6505-2506044
Кількість на модель
1
№
24
Назва деталі
Опорна шайба
Заводський номер
6505-2506046
Кількість на модель
1
№
25
Назва деталі
Гайка М10-6Н
Заводський номер
250512
Кількість на модель
12
№
26
Назва деталі
Чашки диференціала (комплект)
Заводський номер
6505-2506012-01
Кількість на модель
1
№
27
Назва деталі
Передня чашка диференціала в зборі
Заводський номер
6505-2506014-10
Кількість на модель
1
№
28
Назва деталі
Міжосьовий диференціал
Заводський номер
650501-2506010-03
Кількість на модель
№
29
Назва деталі
Міжосьовий диференціал
Заводський номер
6505-2506010-03
Кількість на модель
1
№
29
Назва деталі
Гайка
Заводський номер
6505-2502026
Кількість на модель
1
№
30
Назва деталі
Шліцьовий диск
Заводський номер
6505-2506030
Кількість на модель
1
№
31
Назва деталі
Роликопідшипник ГОСТ
Заводський номер
7218
Кількість на модель
1
№
32
Назва деталі
Вал ведучої шестерні
Заводський номер
6505-2502151
Кількість на модель
1
№
33
Назва деталі
Ведуча шестерня у зборі
Заводський номер
6505-2502014
Кількість на модель
1
№
34
Назва деталі
Корпус підшипників
Заводський номер
6505-2502049-02
Кількість на модель
1
№
35
Назва деталі
Регулювальна шайба
Заводський номер
6505-2402086
Кількість на модель
2
№
36
Назва деталі
Розпірне кільце
Заводський номер
6505-2402029
Кількість на модель
1
№
37
Назва деталі
Задній підшипник
Заводський номер
7219
Кількість на модель
1
№
38
Назва деталі
Ведуча конічна шестерня
Заводський номер
6505-2402017-01
Кількість на модель
1
№
39
Назва деталі
Ведуча та ведена шестерні (комплект)
Заводський номер
6505-2402020
Кількість на модель
1
№
40
Назва деталі
Ведена конічна шестерня
Заводський номер
6505-2402060-01
Кількість на модель
1
№
41
Назва деталі
Циліндрична ведуча шестерня
Заводський номер
65055-2402110
Кількість на модель
1
№
42
Назва деталі
Подшипник
Заводський номер
102316М
Кількість на модель
1
№
43
Назва деталі
Опорна шайба
Заводський номер
6505-2403051
Кількість на модель
1
№
44
Назва деталі
Кільце
Заводський номер
260-2403120
Кількість на модель
1
№
45
Назва деталі
Муфта блокування диференціала
Заводський номер
6505-2403090
Кількість на модель
1
№
46
Назва деталі
Ліва чашка диференціала
Заводський номер
6505-2403019
Кількість на модель
1
№
47
Назва деталі
Чашки диференціала (комплект)
Заводський номер
6505-2403016
Кількість на модель
1
№
48
Назва деталі
Права чашка диференціала
Заводський номер
6505-2403018
Кількість на модель
1
№
49
Назва деталі
Міжколісний диференціал у зборі
Заводський номер
65055-2403010
Кількість на модель
1
№
50
Назва деталі
Болт M16x1,5x65
Заводський номер
348712
Кількість на модель
16
№
51
Назва деталі
Шплінт-дріт
Заводський номер
258282-П8
Кількість на модель
9
№
52
Назва деталі
Пружинна шайба
Заводський номер
252139-П2
Кількість на модель
16
№
53
Назва деталі
Втулка блокування диференціала
Заводський номер
6505-2403077
Кількість на модель
1
№
54
Назва деталі
Ведена циліндрична шестерня
Заводський номер
65055-2402120
Кількість на модель
1
№
55
Назва деталі
Шестерня піввісі
Заводський номер
6505-2403050
Кількість на модель
1
№
56
Назва деталі
Розмежувальна шайба
Заводський номер
256Б-2403057
Кількість на модель
1
№
57
Назва деталі
Хрестовина диференціала
Заводський номер
6505-2403060
Кількість на модель
1
№
58
Назва деталі
Шестерня піввісі
Заводський номер
260-2403050-10
Кількість на модель
1
№
59
Назва деталі
Втулка сателіта
Заводський номер
6505-2403056
Кількість на модель
1
№
60
Назва деталі
Сателіт диференціала з втулкою у зборі
Заводський номер
6505-2403054
Кількість на модель
4
№
61
Назва деталі
Сателіт диференціала
Заводський номер
6505-2403055
Кількість на модель
1
№
62
Назва деталі
Опорна шайба сателіта
Заводський номер
6505-2403058
Кількість на модель
4
№
63
Назва деталі
Підшипник
Заводський номер
150213
Кількість на модель
1
№
64
Назва деталі
Вал приводу заднього моста
Заводський номер
6505-2502205
Кількість на модель
1
№
65
Назва деталі
Пластина замка
Заводський номер
6505-2403044
Кількість на модель
1
№
66
Назва деталі
Гайка
Заводський номер
6505-2403040
Кількість на модель
1
№
67
Назва деталі
Стопорна пластина
Заводський номер
6505-2403047
Кількість на модель
1
№
68
Назва деталі
Bolt Mx
Заводський номер
201452-П29
Кількість на модель
2
№
69
Назва деталі
Роликовий підшипник
Заводський номер
27313
Кількість на модель
2
№
70
Назва деталі
Опорна шайба
Заводський номер
6505-2402079
Кількість на модель
1
№
71
Назва деталі
Болт M16x1,5x30
Заводський номер
348713-П29
Кількість на модель
2
№
72
Назва деталі
Шпонка 2-18х11х45
Заводський номер
347139-П
Кількість на модель
1
№
73
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штифт вилки | 210-1803082 | 2 | 2 | 1 | |||
| 2 | Ось вилки | 6505-2409014 | 1 | 1 | 2 | |||
| 3 | Вилка | 6505-2409012 | 1 | 1 | 3 | |||
| 4 | Кільце | 6505-2403039 | 1 | 1 | 4 | |||
| 5 | Підшипник | 7518 | 2 | 2 | 5 | |||
| 6 | Муфта блокування | 6505-2509022 | 1 | 1 | 6 | |||
| 7 | Вилка | 6505-2509018 | 1 | 1 | 7 | |||
| 8 | Болт M10х70 | 200323-П29 | 12 | 12 | 8 | |||
| 9 | Втулка | 6505-2506020-10 | 1 | 1 | 9 | |||
| 10 | Задня чашка диференціала в зборі | 6505-2506015-11 | 1 | 1 | 10 | |||
| 11 | Задня чашка | 6505-2506019-11 | 1 | 1 | 11 | |||
| 12 | Стебло | 6505-2509176 | 1 | 1 | 12 | |||
| 13 | Роликовий підшипник | 7212 | 4 | 4 | 13 | |||
| 14 | Фланець з відбивачем | 260-2502138-02 | 2 | 2 | 14 | |||
| 15 | Опорна шайба | 6505-2403052 | 2 | 2 | 15 | |||
| 16 | Шестерня приводу середнього моста | 6505-2506040 | 1 | 1 | 16 | |||
| 17 | Опорна шайба | 6505-2506058 | 4 | 4 | 17 | |||
| 18 | Пружинна шайба | 236-1701243 | 2 | 2 | 18 | |||
| 19 | Спеціальна гайка | 260-1802247 | 2 | 2 | 19 | |||
| 20 | Супутник | 6505-2506055 | 1 | 1 | 20 | |||
| 21 | Сателіт диференціала в зборі | 6505-2506054 | 4 | 4 | 21 | |||
| 22 | Втулка сателіта | 6505-2506056 | 1 | 1 | 22 | |||
| 23 | Хрестовина диференціала | 6505-2506060 | 1 | 1 | 23 | |||
| 24 | Шестерня приводу заднього моста | 6505-2506044 | 1 | 1 | 24 | |||
| 25 | Опорна шайба | 6505-2506046 | 1 | 1 | 25 | |||
| 26 | Гайка М10-6Н | 250512 | 12 | 12 | 26 | |||
| 27 | Чашки диференціала (комплект) | 6505-2506012-01 | 1 | 1 | 27 | |||
| 28 | Передня чашка диференціала в зборі | 6505-2506014-10 | 1 | 1 | 28 | |||
| 29 | Міжосьовий диференціал | 650501-2506010-03 | 29 | |||||
| 29 | Міжосьовий диференціал | 6505-2506010-03 | 1 | 1 | 29 | |||
| 30 | Гайка | 6505-2502026 | 1 | 1 | 30 | |||
| 31 | Шліцьовий диск | 6505-2506030 | 1 | 1 | 31 | |||
| 32 | Роликопідшипник ГОСТ | 7218 | 1 | 1 | 32 | |||
| 33 | Вал ведучої шестерні | 6505-2502151 | 1 | 1 | 33 | |||
| 34 | Ведуча шестерня у зборі | 6505-2502014 | 1 | 1 | 34 | |||
| 35 | Корпус підшипників | 6505-2502049-02 | 1 | 1 | 35 | |||
| 36 | Регулювальна шайба | 6505-2402086 | 2 | 2 | 36 | |||
| 37 | Розпірне кільце | 6505-2402029 | 1 | 1 | 37 | |||
| 38 | Задній підшипник | 7219 | 1 | 1 | 38 | |||
| 39 | Ведуча конічна шестерня | 6505-2402017-01 | 1 | 1 | 39 | |||
| 40 | Ведуча та ведена шестерні (комплект) | 6505-2402020 | 1 | 1 | 40 | |||
| 41 | Ведена конічна шестерня | 6505-2402060-01 | 1 | 1 | 41 | |||
| 42 | Циліндрична ведуча шестерня | 65055-2402110 | 1 | 1 | 42 | |||
| 43 | Подшипник | 102316М | 1 | 1 | 43 | |||
| 44 | Опорна шайба | 6505-2403051 | 1 | 1 | 44 | |||
| 45 | Кільце | 260-2403120 | 1 | 1 | 45 | |||
| 46 | Муфта блокування диференціала | 6505-2403090 | 1 | 1 | 46 | |||
| 47 | Ліва чашка диференціала | 6505-2403019 | 1 | 1 | 47 | |||
| 48 | Чашки диференціала (комплект) | 6505-2403016 | 1 | 1 | 48 | |||
| 49 | Права чашка диференціала | 6505-2403018 | 1 | 1 | 49 | |||
| 50 | Міжколісний диференціал у зборі | 65055-2403010 | 1 | 1 | 50 | |||
| 51 | Болт M16x1,5x65 | 348712 | 16 | 16 | 51 | |||
| 52 | Шплінт-дріт | 258282-П8 | 9 | 9 | 52 | |||
| 53 | Пружинна шайба | 252139-П2 | 16 | 16 | 53 | |||
| 54 | Втулка блокування диференціала | 6505-2403077 | 1 | 1 | 54 | |||
| 55 | Ведена циліндрична шестерня | 65055-2402120 | 1 | 1 | 55 | |||
| 56 | Шестерня піввісі | 6505-2403050 | 1 | 1 | 56 | |||
| 57 | Розмежувальна шайба | 256Б-2403057 | 1 | 1 | 57 | |||
| 58 | Хрестовина диференціала | 6505-2403060 | 1 | 1 | 58 | |||
| 59 | Шестерня піввісі | 260-2403050-10 | 1 | 1 | 59 | |||
| 60 | Втулка сателіта | 6505-2403056 | 1 | 1 | 60 | |||
| 61 | Сателіт диференціала з втулкою у зборі | 6505-2403054 | 4 | 4 | 61 | |||
| 62 | Сателіт диференціала | 6505-2403055 | 1 | 1 | 62 | |||
| 63 | Опорна шайба сателіта | 6505-2403058 | 4 | 4 | 63 | |||
| 64 | Підшипник | 150213 | 1 | 1 | 64 | |||
| 65 | Вал приводу заднього моста | 6505-2502205 | 1 | 1 | 65 | |||
| 66 | Пластина замка | 6505-2403044 | 1 | 1 | 66 | |||
| 67 | Гайка | 6505-2403040 | 1 | 1 | 67 | |||
| 68 | Стопорна пластина | 6505-2403047 | 1 | 1 | 68 | |||
| 69 | Bolt Mx | 201452-П29 | 2 | 2 | 69 | |||
| 70 | Роликовий підшипник | 27313 | 2 | 2 | 70 | |||
| 71 | Опорна шайба | 6505-2402079 | 1 | 1 | 71 | |||
| 72 | Болт M16x1,5x30 | 348713-П29 | 2 | 2 | 72 | |||
| 73 | Шпонка 2-18х11х45 | 347139-П | 1 | 1 | 73 |
