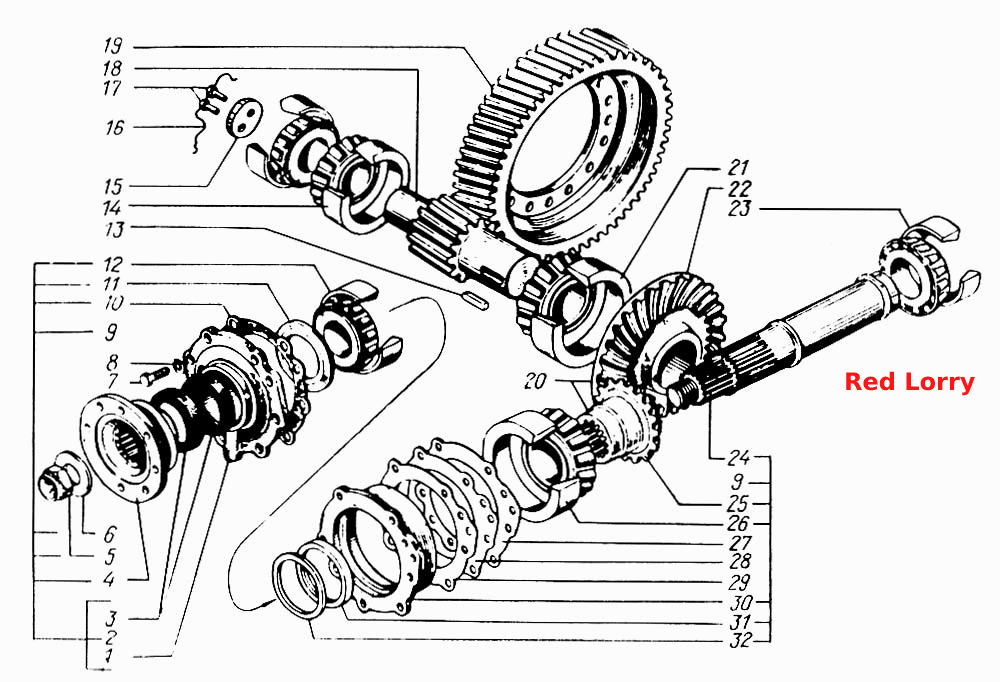

Редуктор головної передачі заднього моста (валів і шестерень)
100%
Назва деталі
Кришка картера підшипників
Заводський номер
6505-2402051-02
Кількість на модель
1
№
1
Назва деталі
Кришка картера підшипників у зборі
Заводський номер
6505-2402050-02
Кількість на модель
1
№
2
Назва деталі
Кришка картера підшипників у зборі
Заводський номер
650501-2402050-02
Кількість на модель
№
2
Назва деталі
Манжета
Заводський номер
210-2402052-А2
Кількість на модель
1
№
3
Назва деталі
Манжета
Заводський номер
210-2402052-А1
Кількість на модель
1
№
3
Назва деталі
Манжета
Заводський номер
210С-2402052-А1
Кількість на модель
№
3
Назва деталі
Фланець з відбивачем
Заводський номер
260-2502138-02
Кількість на модель
1
№
4
Назва деталі
Спеціальна гайка
Заводський номер
260-1802247
Кількість на модель
1
№
5
Назва деталі
Пружинна шайба
Заводський номер
236-1701243
Кількість на модель
1
№
6
Назва деталі
Болт M14x1,5x50
Заводський номер
201618-П29
Кількість на модель
8
№
7
Назва деталі
Пружинна шайба
Заводський номер
252138-П2
Кількість на модель
8
№
8
Назва деталі
Ведуча конічна шестерня у зборі
Заводський номер
6505-2402014-02
Кількість на модель
1
№
9
Назва деталі
Ведуча конічна шестерня у зборі
Заводський номер
650501-2402014-02
Кількість на модель
№
9
Назва деталі
Ущільнювальна прокладка
Заводський номер
6505-2402047
Кількість на модель
1
№
10
Назва деталі
Опорна шайба
Заводський номер
6505-2402030
Кількість на модель
1
№
11
Назва деталі
Подшипник
Заводський номер
7218А
Кількість на модель
1
№
12
Назва деталі
Шпонка 2-18х11х45
Заводський номер
347139-П
Кількість на модель
1
№
13
Назва деталі
Роликовий підшипник
Заводський номер
27313
Кількість на модель
2
№
14
Назва деталі
Опорна шайба
Заводський номер
6505-2402079
Кількість на модель
1
№
15
Назва деталі
Шплінт-дріт
Заводський номер
258282-П8
Кількість на модель
1
№
16
Назва деталі
Болт M16x1,5x30
Заводський номер
348713-П29
Кількість на модель
2
№
17
Назва деталі
Циліндрична ведуча шестерня
Заводський номер
65055-2402110
Кількість на модель
1
№
18
Назва деталі
Ведена циліндрична шестерня
Заводський номер
65055-2402120
Кількість на модель
1
№
19
Назва деталі
Ведуча та ведена шестерні (комплект)
Заводський номер
6505-2402020
Кількість на модель
1
№
20
Назва деталі
Подшипник
Заводський номер
102316М
Кількість на модель
1
№
21
Назва деталі
Ведена конічна шестерня
Заводський номер
6505-2402060-01
Кількість на модель
1
№
22
Назва деталі
Проміжний вал (задня опора)
Заводський номер
12213КМ
Кількість на модель
1
№
23
Назва деталі
Вал ведучої шестерні
Заводський номер
6505-2402151
Кількість на модель
1
№
24
Назва деталі
Ведуча конічна шестерня
Заводський номер
6505-2402017-01
Кількість на модель
1
№
25
Назва деталі
Роликовий підшипник
Заводський номер
7219А
Кількість на модель
1
№
26
Назва деталі
Ущільнювальна прокладка
Заводський номер
6505-2402085
Кількість на модель
1
№
27
Назва деталі
Регулювальна прокладка
Заводський номер
6505-2402081
Кількість на модель
3
№
28
Назва деталі
Регулювальна прокладка
Заводський номер
6505-2402080
Кількість на модель
6
№
29
Назва деталі
Корпус підшипників
Заводський номер
6505-2402049
Кількість на модель
1
№
30
Назва деталі
Розпірне кільце
Заводський номер
6505-2402029
Кількість на модель
1
№
31
Назва деталі
Регулювальна шайба
Заводський номер
6505-2402086
Кількість на модель
2
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кришка картера підшипників | 6505-2402051-02 | 1 | 1 | 1 | |||
| 2 | Кришка картера підшипників у зборі | 6505-2402050-02 | 1 | 1 | 2 | |||
| 2 | Кришка картера підшипників у зборі | 650501-2402050-02 | 2 | |||||
| 3 | Манжета | 210-2402052-А2 | 1 | 1 | 3 | |||
| 3 | Манжета | 210-2402052-А1 | 1 | 1 | 3 | |||
| 3 | Манжета | 210С-2402052-А1 | 3 | |||||
| 4 | Фланець з відбивачем | 260-2502138-02 | 1 | 1 | 4 | |||
| 5 | Спеціальна гайка | 260-1802247 | 1 | 1 | 5 | |||
| 6 | Пружинна шайба | 236-1701243 | 1 | 1 | 6 | |||
| 7 | Болт M14x1,5x50 | 201618-П29 | 8 | 8 | 7 | |||
| 8 | Пружинна шайба | 252138-П2 | 8 | 8 | 8 | |||
| 9 | Ведуча конічна шестерня у зборі | 6505-2402014-02 | 1 | 1 | 9 | |||
| 9 | Ведуча конічна шестерня у зборі | 650501-2402014-02 | 9 | |||||
| 10 | Ущільнювальна прокладка | 6505-2402047 | 1 | 1 | 10 | |||
| 11 | Опорна шайба | 6505-2402030 | 1 | 1 | 11 | |||
| 12 | Подшипник | 7218А | 1 | 1 | 12 | |||
| 13 | Шпонка 2-18х11х45 | 347139-П | 1 | 1 | 13 | |||
| 14 | Роликовий підшипник | 27313 | 2 | 2 | 14 | |||
| 15 | Опорна шайба | 6505-2402079 | 1 | 1 | 15 | |||
| 16 | Шплінт-дріт | 258282-П8 | 1 | 1 | 16 | |||
| 17 | Болт M16x1,5x30 | 348713-П29 | 2 | 2 | 17 | |||
| 18 | Циліндрична ведуча шестерня | 65055-2402110 | 1 | 1 | 18 | |||
| 19 | Ведена циліндрична шестерня | 65055-2402120 | 1 | 1 | 19 | |||
| 20 | Ведуча та ведена шестерні (комплект) | 6505-2402020 | 1 | 1 | 20 | |||
| 21 | Подшипник | 102316М | 1 | 1 | 21 | |||
| 22 | Ведена конічна шестерня | 6505-2402060-01 | 1 | 1 | 22 | |||
| 23 | Проміжний вал (задня опора) | 12213КМ | 1 | 1 | 23 | |||
| 24 | Вал ведучої шестерні | 6505-2402151 | 1 | 1 | 24 | |||
| 25 | Ведуча конічна шестерня | 6505-2402017-01 | 1 | 1 | 25 | |||
| 26 | Роликовий підшипник | 7219А | 1 | 1 | 26 | |||
| 27 | Ущільнювальна прокладка | 6505-2402085 | 1 | 1 | 27 | |||
| 28 | Регулювальна прокладка | 6505-2402081 | 3 | 3 | 28 | |||
| 29 | Регулювальна прокладка | 6505-2402080 | 6 | 6 | 29 | |||
| 30 | Корпус підшипників | 6505-2402049 | 1 | 1 | 30 | |||
| 31 | Розпірне кільце | 6505-2402029 | 1 | 1 | 31 | |||
| 32 | Регулювальна шайба | 6505-2402086 | 2 | 2 | 32 |
