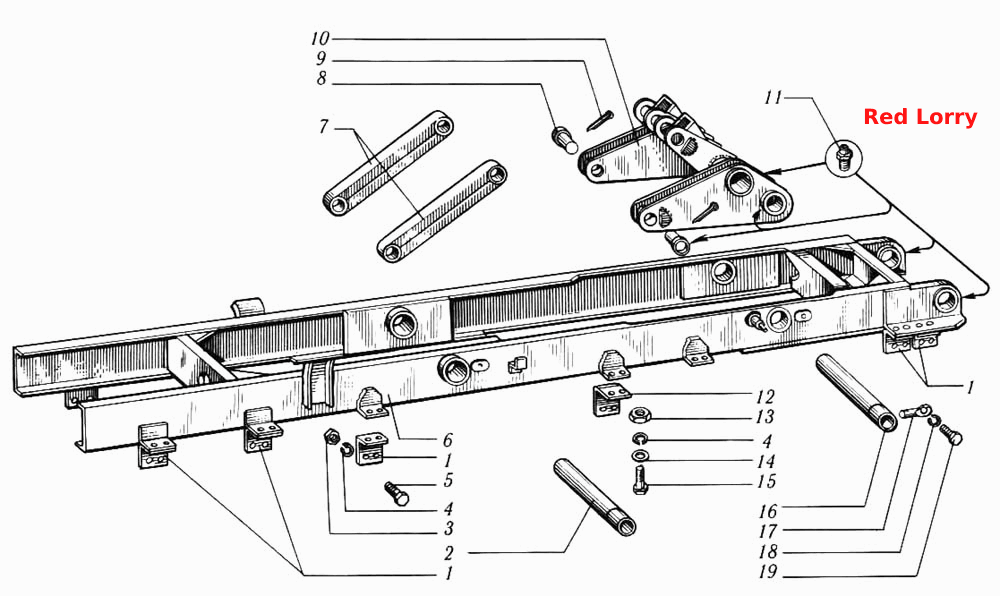

Надрамник і балансир двоциліндрового механізму перекидання
100%
Назва деталі
Кронштейн надрамника
Заводський номер
2566-8601045
Кількість на модель
10
№
1
Назва деталі
Вісь циліндрів
Заводський номер
220В-860231
Кількість на модель
1
№
2
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
250560-П29
Кількість на модель
28
№
3
Назва деталі
Пружинна шайба
Заводський номер
252139-П2
Кількість на модель
56
№
4
Назва деталі
Болт M16х40
Заводський номер
202119-П29
Кількість на модель
28
№
5
Назва деталі
Надрамник
Заводський номер
6510-8601010
Кількість на модель
1
№
6
Назва деталі
Плече перекидного механізму з втулками у зборі
Заводський номер
220В-8602036-03
Кількість на модель
2
№
7
Назва деталі
Плечовий палець
Заводський номер
220В-8602043-А
Кількість на модель
2
№
8
Назва деталі
Роз'ємний шплінт 8х100
Заводський номер
258103-П29
Кількість на модель
2
№
9
Назва деталі
Балансир механізму перекидання
Заводський номер
220В-8602010-02
Кількість на модель
1
№
10
Назва деталі
Маслянка для преса К1/8" поворотного кулака
Заводський номер
264020-П8
Кількість на модель
4
№
11
Назва деталі
Середній кронштейн підвіски
Заводський номер
256Б-8601046
Кількість на модель
4
№
12
Назва деталі
Гайка М16х1, 5
Заводський номер
250561-П29
Кількість на модель
28
№
13
Назва деталі
Диск
Заводський номер
252017-П29
Кількість на модель
28
№
14
Назва деталі
Болт M16x1,5x50
Заводський номер
202147-П29
Кількість на модель
28
№
15
Назва деталі
Ось балансує
Заводський номер
256Б-8602034
Кількість на модель
1
№
16
Назва деталі
Стопор для пальця
Заводський номер
220В-8602050-13
Кількість на модель
2
№
17
Назва деталі
Пружинна шайба
Заводський номер
252138-П2
Кількість на модель
2
№
18
Назва деталі
Болт M14-6gх35
Заводський номер
201587-П29
Кількість на модель
2
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн надрамника | 2566-8601045 | 10 | 10 | 1 | |||
| 2 | Вісь циліндрів | 220В-860231 | 1 | 1 | 2 | |||
| 3 | Гайка М16х1,5-6Н | 250560-П29 | 28 | 28 | 3 | |||
| 4 | Пружинна шайба | 252139-П2 | 56 | 56 | 4 | |||
| 5 | Болт M16х40 | 202119-П29 | 28 | 28 | 5 | |||
| 6 | Надрамник | 6510-8601010 | 1 | 1 | 6 | |||
| 7 | Плече перекидного механізму з втулками у зборі | 220В-8602036-03 | 2 | 2 | 7 | |||
| 8 | Плечовий палець | 220В-8602043-А | 2 | 2 | 8 | |||
| 9 | Роз'ємний шплінт 8х100 | 258103-П29 | 2 | 2 | 9 | |||
| 10 | Балансир механізму перекидання | 220В-8602010-02 | 1 | 1 | 10 | |||
| 11 | Маслянка для преса К1/8" поворотного кулака | 264020-П8 | 4 | 4 | 11 | |||
| 12 | Середній кронштейн підвіски | 256Б-8601046 | 4 | 4 | 12 | |||
| 13 | Гайка М16х1, 5 | 250561-П29 | 28 | 28 | 13 | |||
| 14 | Диск | 252017-П29 | 28 | 28 | 14 | |||
| 15 | Болт M16x1,5x50 | 202147-П29 | 28 | 28 | 15 | |||
| 16 | Ось балансує | 256Б-8602034 | 1 | 1 | 16 | |||
| 17 | Стопор для пальця | 220В-8602050-13 | 2 | 2 | 17 | |||
| 18 | Пружинна шайба | 252138-П2 | 2 | 2 | 18 | |||
| 19 | Болт M14-6gх35 | 201587-П29 | 2 | 2 | 19 |
