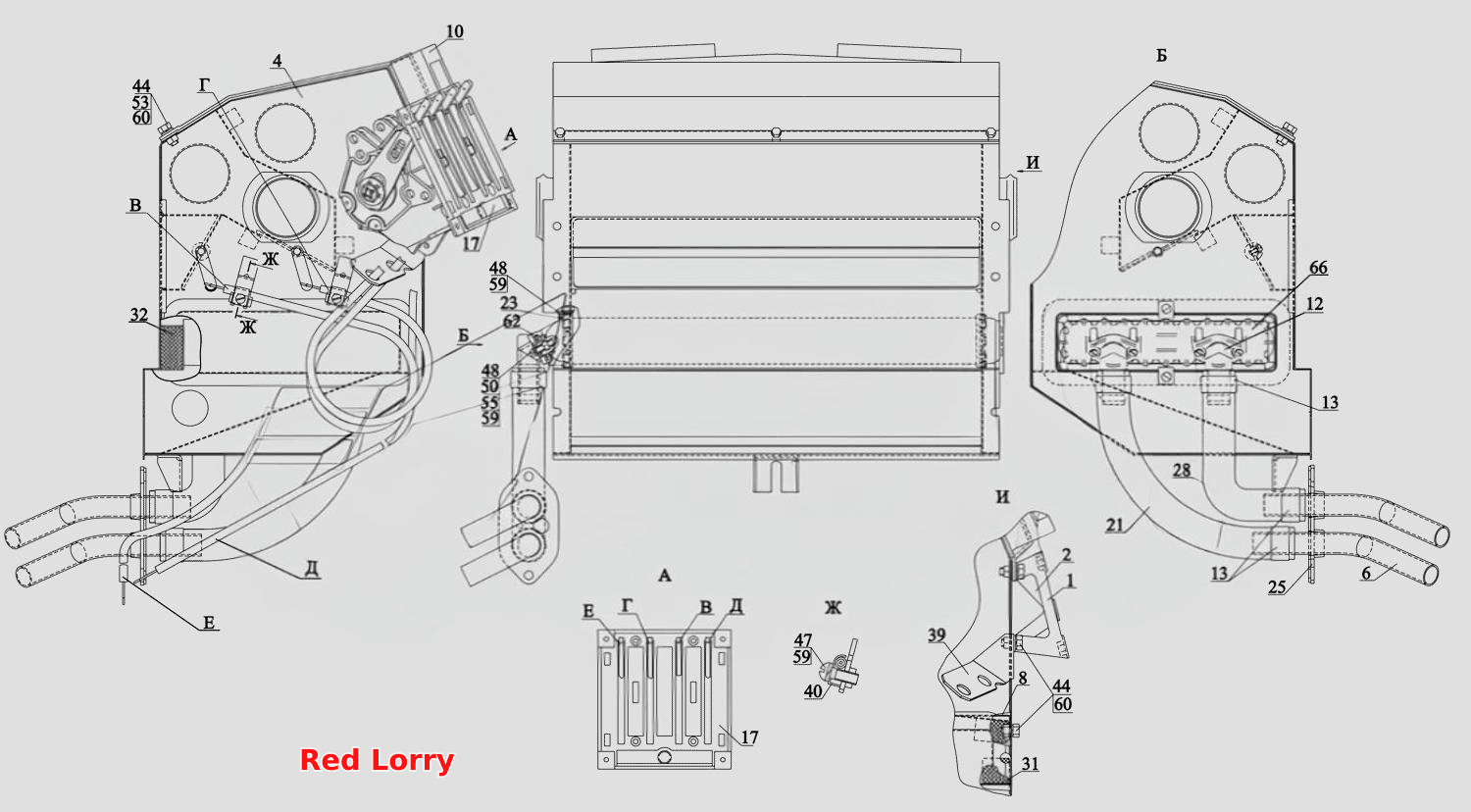

Блок радіатора
100%
Назва деталі
Лівий кронштейн
Заводський номер
54402-3870003
Кількість на модель
1
№
1
Назва деталі
Правий кронштейн
Заводський номер
54402-3870007
Кількість на модель
1
№
2
Назва деталі
Корпус радіатора
Заводський номер
6430-8101050
Кількість на модель
1
№
4
Назва деталі
Фланець із трубками
Заводський номер
5440-8101081
Кількість на модель
1
№
6
Назва деталі
Екран
Заводський номер
6430-8101105
Кількість на модель
1
№
8
Назва деталі
Кришка
Заводський номер
6430-8101240-010
Кількість на модель
1
№
10
Назва деталі
Хомут
Заводський номер
TORRO25-40/9-C7W2
Кількість на модель
4
№
12
Назва деталі
Хомут
Заводський номер
6430-8101476
Кількість на модель
4
№
12
Назва деталі
Фланець радіатора
Заводський номер
650136-8101499
Кількість на модель
2
№
13
Назва деталі
Пульт управління
Заводський номер
5440-8109011
Кількість на модель
1
№
17
Назва деталі
Шланг (L=290мм, рукав 20х29-1,6)
Заводський номер
543205-8101040
Кількість на модель
1
№
21
Назва деталі
Притиск
Заводський номер
6430-8101084
Кількість на модель
2
№
23
Назва деталі
Ущільнювач
Заводський номер
6430-8101100
Кількість на модель
1
№
25
Назва деталі
Шланг термостата
Заводський номер
50-1306028-Б2
Кількість на модель
1
№
28
Назва деталі
Шланг
Заводський номер
643008-8101351-010
Кількість на модель
1
№
28
Назва деталі
Ущільнювач
Заводський номер
6430-8101385
Кількість на модель
1
№
31
Назва деталі
Ущільнювач
Заводський номер
6430-8101385-010
Кількість на модель
1
№
32
Назва деталі
Кронштейн
Заводський номер
6430-8109054
Кількість на модель
1
№
39
Назва деталі
Притиск
Заводський номер
6430-8109044-010
Кількість на модель
2
№
40
Назва деталі
гвинт
Заводський номер
201420
Кількість на модель
11
№
44
Назва деталі
Гвинт М145-6gх__NT__2__
Заводський номер
220079
Кількість на модель
2
№
47
Назва деталі
Гвинт
Заводський номер
220082
Кількість на модель
6
№
48
Назва деталі
Гайка М5-6Н
Заводський номер
250464
Кількість на модель
4
№
50
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
4
№
53
Назва деталі
Диск
Заводський номер
252003
Кількість на модель
4
№
55
Назва деталі
Диск
Заводський номер
252133
Кількість на модель
8
№
59
Назва деталі
Диск 6L
Заводський номер
252154
Кількість на модель
11
№
60
Назва деталі
Кільце
Заводський номер
021-025-25-2-3
Кількість на модель
2
№
62
Назва деталі
Радіатор системи опалення фірми «BEHR»
Заводський номер
9200775-8FH351312-441
Кількість на модель
1
№
66
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Лівий кронштейн | 54402-3870003 | 1 | 1 | 1 | |||
| 2 | Правий кронштейн | 54402-3870007 | 1 | 1 | 2 | |||
| 4 | Корпус радіатора | 6430-8101050 | 1 | 1 | 4 | |||
| 6 | Фланець із трубками | 5440-8101081 | 1 | 1 | 6 | |||
| 8 | Екран | 6430-8101105 | 1 | 1 | 8 | |||
| 10 | Кришка | 6430-8101240-010 | 1 | 1 | 10 | |||
| 12 | Хомут | TORRO25-40/9-C7W2 | 4 | 4 | 12 | |||
| 12 | Хомут | 6430-8101476 | 4 | 4 | 12 | |||
| 13 | Фланець радіатора | 650136-8101499 | 2 | 2 | 13 | |||
| 17 | Пульт управління | 5440-8109011 | 1 | 1 | 17 | |||
| 21 | Шланг (L=290мм, рукав 20х29-1,6) | 543205-8101040 | 1 | 1 | 21 | |||
| 23 | Притиск | 6430-8101084 | 2 | 2 | 23 | |||
| 25 | Ущільнювач | 6430-8101100 | 1 | 1 | 25 | |||
| 28 | Шланг термостата | 50-1306028-Б2 | 1 | 1 | 28 | |||
| 28 | Шланг | 643008-8101351-010 | 1 | 1 | 28 | |||
| 31 | Ущільнювач | 6430-8101385 | 1 | 1 | 31 | |||
| 32 | Ущільнювач | 6430-8101385-010 | 1 | 1 | 32 | |||
| 39 | Кронштейн | 6430-8109054 | 1 | 1 | 39 | |||
| 40 | Притиск | 6430-8109044-010 | 2 | 2 | 40 | |||
| 44 | гвинт | 201420 | 11 | 11 | 44 | |||
| 47 | Гвинт М145-6gх__NT__2__ | 220079 | 2 | 2 | 47 | |||
| 48 | Гвинт | 220082 | 6 | 6 | 48 | |||
| 50 | Гайка М5-6Н | 250464 | 4 | 4 | 50 | |||
| 53 | Диск | 252004 | 4 | 4 | 53 | |||
| 55 | Диск | 252003 | 4 | 4 | 55 | |||
| 59 | Диск | 252133 | 8 | 8 | 59 | |||
| 60 | Диск 6L | 252154 | 11 | 11 | 60 | |||
| 62 | Кільце | 021-025-25-2-3 | 2 | 2 | 62 | |||
| 66 | Радіатор системи опалення фірми «BEHR» | 9200775-8FH351312-441 | 1 | 1 | 66 |
