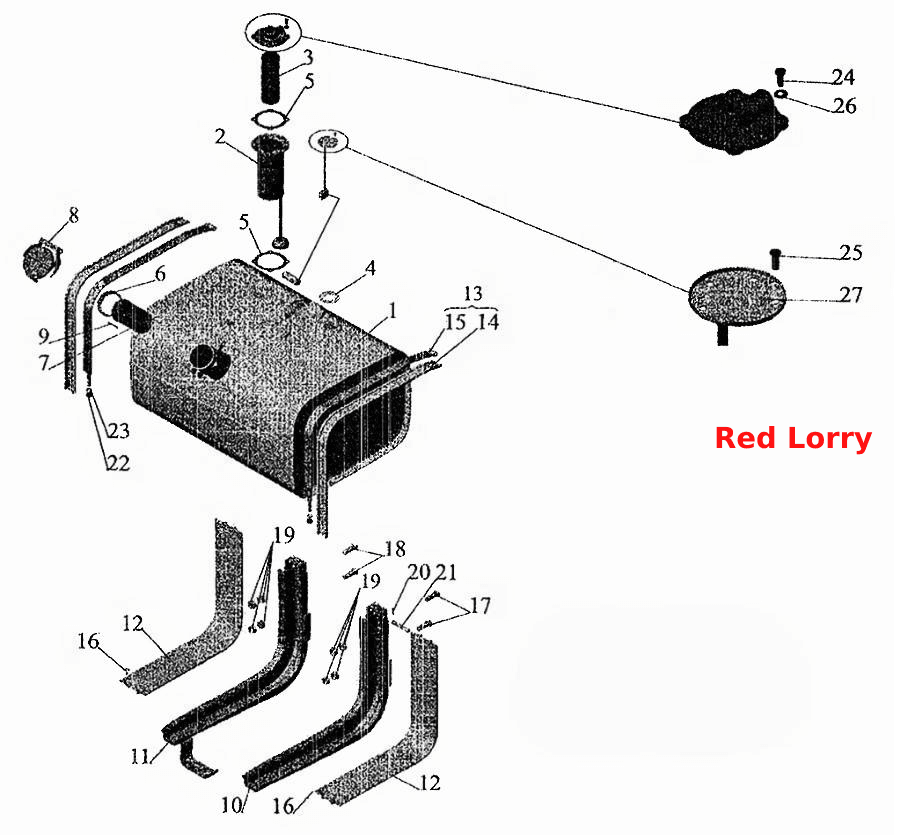

Кріплення паливного бака __NT__0__
100%
Назва деталі
Паливний бак
Заводський номер
5336-1101010
Кількість на модель
1
№
1
Назва деталі
Паливний бак із фільтром
Заводський номер
5335-1101010-01
Кількість на модель
№
1
Назва деталі
Фільтр
Заводський номер
6422-1105014
Кількість на модель
1
№
2
Назва деталі
Фільтруючий елемент
Заводський номер
201-1105538
Кількість на модель
1
№
3
Назва деталі
Прокладка
Заводський номер
200-3806026
Кількість на модель
1
№
4
Назва деталі
Прокладка
Заводський номер
500-1105013
Кількість на модель
2
№
5
Назва деталі
Кільце
Заводський номер
64229-1101097
Кількість на модель
1
№
6
Назва деталі
Сітчастий фільтр
Заводський номер
64229-1101090
Кількість на модель
1
№
7
Назва деталі
Затор
Заводський номер
5335-1103010
Кількість на модель
1
№
8
Назва деталі
Ось петлі
Заводський номер
64229-1103078
Кількість на модель
1
№
9
Назва деталі
Кронштейн бака
Заводський номер
6422-1101102
Кількість на модель
2
№
10
Назва деталі
Кришка
Заводський номер
5335-1105011
Кількість на модель
1
№
11
Назва деталі
Прокладка кронштейна
Заводський номер
6422-1101133
Кількість на модель
2
№
12
Назва деталі
Хомут із прокладкою
Заводський номер
6422-1101110-01
Кількість на модель
2
№
13
Назва деталі
Прокладка хомута
Заводський номер
5428-1101114
Кількість на модель
2
№
14
Назва деталі
Хомут
Заводський номер
6422-1101107-01
Кількість на модель
2
№
15
Назва деталі
Буфер капота
Заводський номер
212-8402036
Кількість на модель
4
№
16
Назва деталі
Болт M18x1,5-6gx65
Заводський номер
372768
Кількість на модель
2
№
17
Назва деталі
Болт M18x1,5-6gx50
Заводський номер
372787
Кількість на модель
2
№
18
Назва деталі
Гайка М18х1,5-6Н
Заводський номер
250563
Кількість на модель
8
№
19
Назва деталі
Шплінт
Заводський номер
258052
Кількість на модель
2
№
20
Назва деталі
Палець 12х80
Заводський номер
260099
Кількість на модель
2
№
21
Назва деталі
Гайка
Заводський номер
250515
Кількість на модель
2
№
22
Назва деталі
Диск
Заводський номер
252137
Кількість на модель
2
№
23
Назва деталі
гвинт
Заводський номер
201460
Кількість на модель
4
№
24
Назва деталі
Гвинт М105х__NT__2__
Заводський номер
220077
Кількість на модель
5
№
25
Назва деталі
Диск
Заводський номер
375458
Кількість на модель
4
№
26
Назва деталі
Датчик рівня палива
Заводський номер
АДЮИ.407511.002
Кількість на модель
1
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Паливний бак | 5336-1101010 | 1 | 1 | 1 | |||
| 1 | Паливний бак із фільтром | 5335-1101010-01 | 1 | |||||
| 2 | Фільтр | 6422-1105014 | 1 | 1 | 2 | |||
| 3 | Фільтруючий елемент | 201-1105538 | 1 | 1 | 3 | |||
| 4 | Прокладка | 200-3806026 | 1 | 1 | 4 | |||
| 5 | Прокладка | 500-1105013 | 2 | 2 | 5 | |||
| 6 | Кільце | 64229-1101097 | 1 | 1 | 6 | |||
| 7 | Сітчастий фільтр | 64229-1101090 | 1 | 1 | 7 | |||
| 8 | Затор | 5335-1103010 | 1 | 1 | 8 | |||
| 9 | Ось петлі | 64229-1103078 | 1 | 1 | 9 | |||
| 10 | Кронштейн бака | 6422-1101102 | 2 | 2 | 10 | |||
| 11 | Кришка | 5335-1105011 | 1 | 1 | 11 | |||
| 12 | Прокладка кронштейна | 6422-1101133 | 2 | 2 | 12 | |||
| 13 | Хомут із прокладкою | 6422-1101110-01 | 2 | 2 | 13 | |||
| 14 | Прокладка хомута | 5428-1101114 | 2 | 2 | 14 | |||
| 15 | Хомут | 6422-1101107-01 | 2 | 2 | 15 | |||
| 16 | Буфер капота | 212-8402036 | 4 | 4 | 16 | |||
| 17 | Болт M18x1,5-6gx65 | 372768 | 2 | 2 | 17 | |||
| 18 | Болт M18x1,5-6gx50 | 372787 | 2 | 2 | 18 | |||
| 19 | Гайка М18х1,5-6Н | 250563 | 8 | 8 | 19 | |||
| 20 | Шплінт | 258052 | 2 | 2 | 20 | |||
| 21 | Палець 12х80 | 260099 | 2 | 2 | 21 | |||
| 22 | Гайка | 250515 | 2 | 2 | 22 | |||
| 23 | Диск | 252137 | 2 | 2 | 23 | |||
| 24 | гвинт | 201460 | 4 | 4 | 24 | |||
| 25 | Гвинт М105х__NT__2__ | 220077 | 5 | 5 | 25 | |||
| 26 | Диск | 375458 | 4 | 4 | 26 | |||
| 27 | Датчик рівня палива | АДЮИ.407511.002 | 1 | 1 | 27 |
