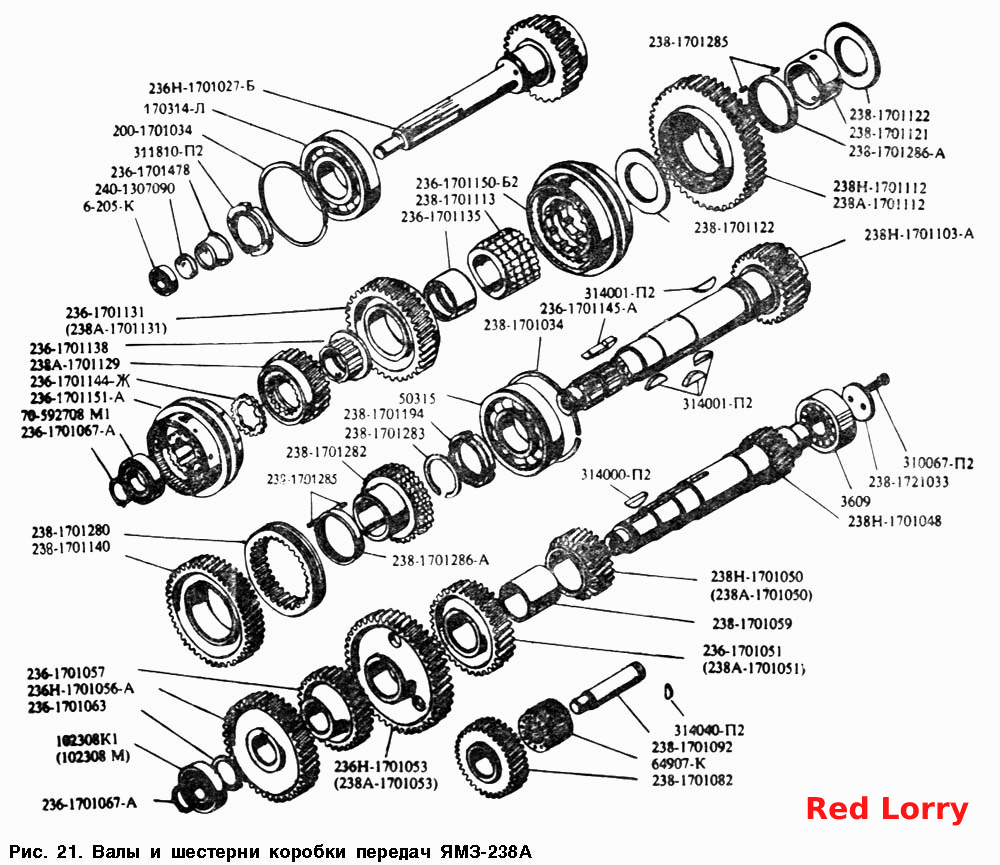

Вали та шестерні коробки передач ЯМЗ-238А
100%
Назва деталі
Шестерня третьої передачі вторинного вала
Заводський номер
236-1701131
Кількість на модель
№
Назва деталі
Роликовий підшипник
Заводський номер
70-592708-М1
Кількість на модель
№
Назва деталі
Шпонка замкова
Заводський номер
236-1701145-А
Кількість на модель
1
№
Назва деталі
Шестерня постійного зачеплення проміжного вала
Заводський номер
236Н-1701056-А
Кількість на модель
1
№
Назва деталі
Шестерня заднього ходу вторинного вала
Заводський номер
238-1701140
Кількість на модель
1
№
Назва деталі
Шестерня 4-ї передачі проміжного вала
Заводський номер
238А-1701053
Кількість на модель
1
№
Назва деталі
Шестерня 4-ї передачі вторинного вала
Заводський номер
238А-1701129
Кількість на модель
1
№
Назва деталі
Шестерня 2-ї передачі проміжного вала
Заводський номер
238А-1701051
Кількість на модель
1
№
Назва деталі
Шестерня 2-ї передачі вторинного вала
Заводський номер
238А-1701131
Кількість на модель
1
№
Назва деталі
Шестерня 1-ї передачі проміжного вала
Заводський номер
238А-1701050
Кількість на модель
1
№
Назва деталі
Шестерня 1-ї передачі вторинного вала
Заводський номер
238А-1701112
Кількість на модель
1
№
Назва деталі
Шайба упорної шестерні 4-ї передачі вторинного вала
Заводський номер
236-1701144-Ж
Кількість на модель
1
№
Назва деталі
Шайба упорної шестерні 1-ї передачі вторинного вала
Заводський номер
238-1701122
Кількість на модель
2
№
Назва деталі
Замкова шайба
Заводський номер
312511-П2
Кількість на модель
3
№
Назва деталі
Синхронізатор четвертої та п'ятої передач
Заводський номер
236-1701151-А
Кількість на модель
1
№
Назва деталі
Синхронізатор другої та третьої передач
Заводський номер
236-1701150-Б2
Кількість на модель
1
№
Назва деталі
Кульковий підшипник заднього первинного та вторинного валів
Заводський номер
170413Л
Кількість на модель
№
Назва деталі
Блок шестерень
Заводський номер
238Н-1701050
Кількість на модель
№
Назва деталі
Опорний болт
Заводський номер
310067-П2
Кількість на модель
№
Назва деталі
Сегментна шпонка
Заводський номер
314040-П2
Кількість на модель
№
Назва деталі
Сегментна шпонка
Заводський номер
314001-П2
Кількість на модель
№
Назва деталі
Сегментна шпонка
Заводський номер
314000-П2
Кількість на модель
№
Назва деталі
Шестерня п'ятої передачі проміжного вала
Заводський номер
236Н-1701053
Кількість на модель
№
Назва деталі
Роликоподшипник
Заводський номер
102308М
Кількість на модель
№
Назва деталі
Роликовий підшипник проміжного вала
Заводський номер
102308К1
Кількість на модель
№
Назва деталі
Ролик 5,5Х15,8 шестерні вторинного вала
Заводський номер
238-1701285
Кількість на модель
№
Назва деталі
Шестерня відбору потужності коробки передач
Заводський номер
236-1701057
Кількість на модель
№
Назва деталі
Розпірна втулка 1-ї та 2-ї передач
Заводський номер
238-1701059
Кількість на модель
№
Назва деталі
Шайба упорної опори проміжного вала
Заводський номер
238-1721033
Кількість на модель
№
Назва деталі
Проміжна шестерня заднього ходу
Заводський номер
238-1701082
Кількість на модель
№
Назва деталі
Шестерня вторинного вала
Заводський номер
238Н-1701112
Кількість на модель
№
Назва деталі
Шестерня третьої передачі проміжного вала
Заводський номер
236-1701051
Кількість на модель
№
Назва деталі
Кільцева гайка заднього підшипника первинного вала
Заводський номер
311810-П2
Кількість на модель
№
Назва деталі
Манжета
Заводський номер
240-1307090
Кількість на модель
№
Назва деталі
Корпус манжети
Заводський номер
236-1701478
Кількість на модель
№
Назва деталі
Передня опора вала приводу ТНВД
Заводський номер
6-205К
Кількість на модель
3
№
Назва деталі
Кульковий підшипник заднього первинного вала 70х150х35
Заводський номер
170314Л
Кількість на модель
1
№
Назва деталі
Стопорне кільце
Заводський номер
238-1701034
Кількість на модель
1
№
Назва деталі
Стопорне кільце
Заводський номер
200-1701192
Кількість на модель
1
№
Назва деталі
Опорне кільце
Заводський номер
236-1701063
Кількість на модель
1
№
Назва деталі
Кільце Б- 40
Заводський номер
236-1701067-А
Кількість на модель
2
№
Назва деталі
Пружинне упорне кільце втулки
Заводський номер
238-1701283
Кількість на модель
1
№
Назва деталі
Прокладне кільце роликів
Заводський номер
238-1701286-А
Кількість на модель
2
№
Назва деталі
Гайка М8
Заводський номер
311910-П2
Кількість на модель
3
№
Назва деталі
Кільцева гайка заднього підшипника вторинного вала
Заводський номер
238-1701194
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
236-1701138
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
236-1701135
Кількість на модель
1
№
Назва деталі
Розпірна втулка шестерні 1-ї та 2-ї передач вторинного вала
Заводський номер
238-1701113
Кількість на модель
1
№
Назва деталі
Втулка підшипника шестерні 1-ї передачі
Заводський номер
238-1701121
Кількість на модель
1
№
Назва деталі
Втулка муфти заднього ходу
Заводський номер
238-1701282
Кількість на модель
1
№
Назва деталі
Стопорний гвинт
Заводський номер
310957-П2
Кількість на модель
3
№
Назва деталі
Проміжний вал коробки передач
Заводський номер
238Н-1701048
Кількість на модель
1
№
Назва деталі
Первинний вал коробки передач із трубкою в зборі
Заводський номер
236Н-1701027-Б
Кількість на модель
1
№
Назва деталі
Кільце
Заводський номер
200-1701034
Кількість на модель
1
№
Назва деталі
Муфта включення заднього ходу
Заводський номер
238-1701280
Кількість на модель
1
№
Назва деталі
Шарикоподшипник
Заводський номер
180603С9
Кількість на модель
№
Назва деталі
Кульковий підшипник генератора з боку контактних кілець
Заводський номер
180502К1С9
Кількість на модель
1
№
Назва деталі
Кульковий підшипник вторинного вала, задній
Заводський номер
50315А
Кількість на модель
1
№
Назва деталі
Кульковий підшипник
Заводський номер
211К
Кількість на модель
№
Назва деталі
Проміжний вал (передня опора)
Заводський номер
6-42308АК
Кількість на модель
1
№
Назва деталі
Подшипник
Заводський номер
3609
Кількість на модель
1
№
Назва деталі
Роликовий підшипник проміжного вала
Заводський номер
92610К4М
Кількість на модель
№
Назва деталі
Конічний роликовий підшипник проміжної шестерні
Заводський номер
97814-У
Кількість на модель
№
Назва деталі
Подшипник
Заводський номер
12507КМ
Кількість на модель
№
Назва деталі
Роликовий підшипник переднього вторинного вала
Заводський номер
492608
Кількість на модель
№
Назва деталі
Подшипник
Заводський номер
64907К
Кількість на модель
1
№
Назва деталі
Підшипник проміжної шестерні заднього ходу
Заводський номер
264710
Кількість на модель
№
Назва деталі
Підшипник генератора
Заводський номер
6-180603-КС9Ш1
Кількість на модель
1
№
Назва деталі
Вісь проміжної шестерні заднього ходу
Заводський номер
238-1701092
Кількість на модель
1
№
Назва деталі
Вторинний вал коробки передач із трубкою в зборі
Заводський номер
238Н-1701103-А
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шестерня третьої передачі вторинного вала | 236-1701131 | |||||||
| Роликовий підшипник | 70-592708-М1 | |||||||
| Шпонка замкова | 236-1701145-А | 1 | 1 | |||||
| Шестерня постійного зачеплення проміжного вала | 236Н-1701056-А | 1 | 1 | |||||
| Шестерня заднього ходу вторинного вала | 238-1701140 | 1 | 1 | |||||
| Шестерня 4-ї передачі проміжного вала | 238А-1701053 | 1 | 1 | |||||
| Шестерня 4-ї передачі вторинного вала | 238А-1701129 | 1 | 1 | |||||
| Шестерня 2-ї передачі проміжного вала | 238А-1701051 | 1 | 1 | |||||
| Шестерня 2-ї передачі вторинного вала | 238А-1701131 | 1 | 1 | |||||
| Шестерня 1-ї передачі проміжного вала | 238А-1701050 | 1 | 1 | |||||
| Шестерня 1-ї передачі вторинного вала | 238А-1701112 | 1 | 1 | |||||
| Шайба упорної шестерні 4-ї передачі вторинного вала | 236-1701144-Ж | 1 | 1 | |||||
| Шайба упорної шестерні 1-ї передачі вторинного вала | 238-1701122 | 2 | 2 | |||||
| Замкова шайба | 312511-П2 | 3 | 3 | |||||
| Синхронізатор четвертої та п'ятої передач | 236-1701151-А | 1 | 1 | |||||
| Синхронізатор другої та третьої передач | 236-1701150-Б2 | 1 | 1 | |||||
| Кульковий підшипник заднього первинного та вторинного валів | 170413Л | |||||||
| Блок шестерень | 238Н-1701050 | |||||||
| Опорний болт | 310067-П2 | |||||||
| Сегментна шпонка | 314040-П2 | |||||||
| Сегментна шпонка | 314001-П2 | |||||||
| Сегментна шпонка | 314000-П2 | |||||||
| Шестерня п'ятої передачі проміжного вала | 236Н-1701053 | |||||||
| Роликоподшипник | 102308М | |||||||
| Роликовий підшипник проміжного вала | 102308К1 | |||||||
| Ролик 5,5Х15,8 шестерні вторинного вала | 238-1701285 | |||||||
| Шестерня відбору потужності коробки передач | 236-1701057 | |||||||
| Розпірна втулка 1-ї та 2-ї передач | 238-1701059 | |||||||
| Шайба упорної опори проміжного вала | 238-1721033 | |||||||
| Проміжна шестерня заднього ходу | 238-1701082 | |||||||
| Шестерня вторинного вала | 238Н-1701112 | |||||||
| Шестерня третьої передачі проміжного вала | 236-1701051 | |||||||
| Кільцева гайка заднього підшипника первинного вала | 311810-П2 | |||||||
| Манжета | 240-1307090 | |||||||
| Корпус манжети | 236-1701478 | |||||||
| Передня опора вала приводу ТНВД | 6-205К | 3 | 3 | |||||
| Кульковий підшипник заднього первинного вала 70х150х35 | 170314Л | 1 | 1 | |||||
| Стопорне кільце | 238-1701034 | 1 | 1 | |||||
| Стопорне кільце | 200-1701192 | 1 | 1 | |||||
| Опорне кільце | 236-1701063 | 1 | 1 | |||||
| Кільце Б- 40 | 236-1701067-А | 2 | 2 | |||||
| Пружинне упорне кільце втулки | 238-1701283 | 1 | 1 | |||||
| Прокладне кільце роликів | 238-1701286-А | 2 | 2 | |||||
| Гайка М8 | 311910-П2 | 3 | 3 | |||||
| Кільцева гайка заднього підшипника вторинного вала | 238-1701194 | 1 | 1 | |||||
| Втулка | 236-1701138 | 1 | 1 | |||||
| Втулка | 236-1701135 | 1 | 1 | |||||
| Розпірна втулка шестерні 1-ї та 2-ї передач вторинного вала | 238-1701113 | 1 | 1 | |||||
| Втулка підшипника шестерні 1-ї передачі | 238-1701121 | 1 | 1 | |||||
| Втулка муфти заднього ходу | 238-1701282 | 1 | 1 | |||||
| Стопорний гвинт | 310957-П2 | 3 | 3 | |||||
| Проміжний вал коробки передач | 238Н-1701048 | 1 | 1 | |||||
| Первинний вал коробки передач із трубкою в зборі | 236Н-1701027-Б | 1 | 1 | |||||
| Кільце | 200-1701034 | 1 | 1 | |||||
| Муфта включення заднього ходу | 238-1701280 | 1 | 1 | |||||
| Шарикоподшипник | 180603С9 | |||||||
| Кульковий підшипник генератора з боку контактних кілець | 180502К1С9 | 1 | 1 | |||||
| Кульковий підшипник вторинного вала, задній | 50315А | 1 | 1 | |||||
| Кульковий підшипник | 211К | |||||||
| Проміжний вал (передня опора) | 6-42308АК | 1 | 1 | |||||
| Подшипник | 3609 | 1 | 1 | |||||
| Роликовий підшипник проміжного вала | 92610К4М | |||||||
| Конічний роликовий підшипник проміжної шестерні | 97814-У | |||||||
| Подшипник | 12507КМ | |||||||
| Роликовий підшипник переднього вторинного вала | 492608 | |||||||
| Подшипник | 64907К | 1 | 1 | |||||
| Підшипник проміжної шестерні заднього ходу | 264710 | |||||||
| Підшипник генератора | 6-180603-КС9Ш1 | 1 | 1 | |||||
| Вісь проміжної шестерні заднього ходу | 238-1701092 | 1 | 1 | |||||
| Вторинний вал коробки передач із трубкою в зборі | 238Н-1701103-А | 1 | 1 |
