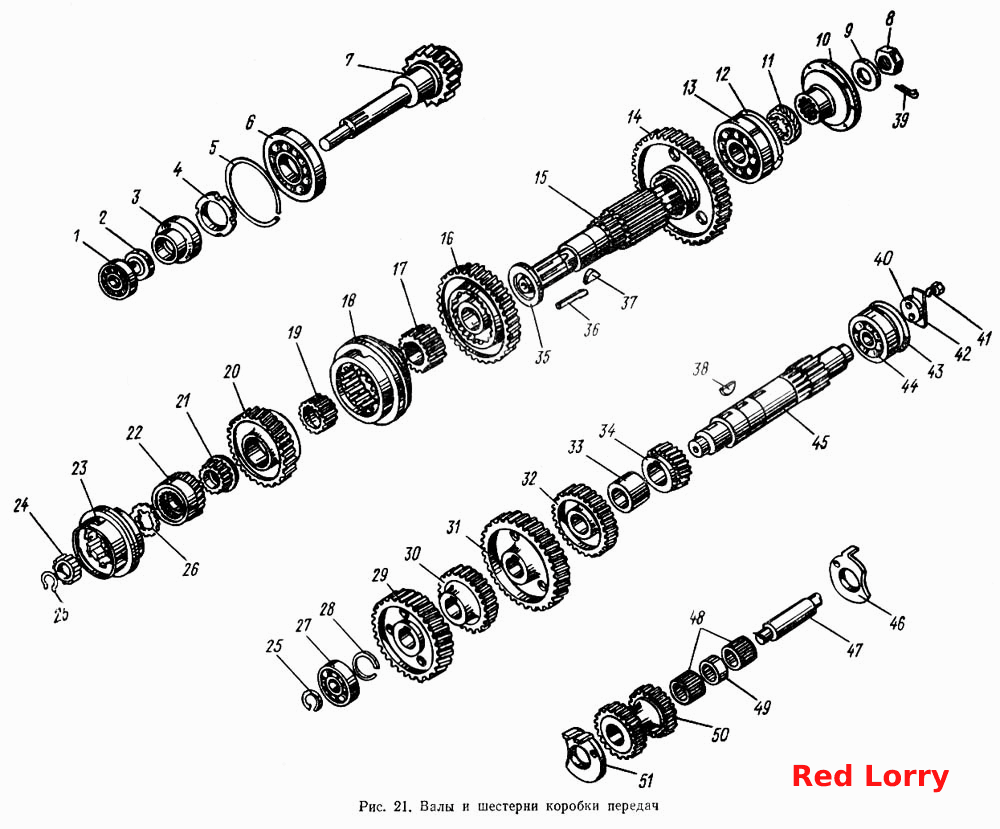

Вали та шестерні коробки передач
100%
Назва деталі
Шток вилки перемикання 4-ї та 5-ї передач
Заводський номер
236-1702074
Кількість на модель
1
№
Назва деталі
Пружина
Заводський номер
236-1702106
Кількість на модель
5
№
Назва деталі
Радіатор
Заводський номер
5551-1301010-03
Кількість на модель
1
№
Назва деталі
Мило
Заводський номер
236-1702170-А
Кількість на модель
1
№
Назва деталі
Трос у комплекті
Заводський номер
6422-1310148
Кількість на модель
1
№
Назва деталі
Циліндр
Заводський номер
5336-1602705
Кількість на модель
1
№
Назва деталі
Циліндр підсилювача
Заводський номер
5335-1602705-21
Кількість на модель
1
№
Назва деталі
Циліндр підсилювача вимкнення зчеплення
Заводський номер
5335-1602712-10
Кількість на модель
1
№
Назва деталі
Шланг клапана
Заводський номер
5335-1602772
Кількість на модель
1
№
Назва деталі
Штифт замка штоків вилки
Заводський номер
236-1702087
Кількість на модель
1
№
Назва деталі
Шток важеля перемикання 1-ї передачі та заднього ходу
Заводський номер
236-1702060-А2
Кількість на модель
1
№
Назва деталі
Шток вилки перемикання 2-ї та 3-ї передач
Заводський номер
236-1702064
Кількість на модель
1
№
Назва деталі
Запобіжник увімкнення 1-ї передачі та заднього ходу
Заводський номер
236-1702129
Кількість на модель
1
№
Назва деталі
Поршень підсилювача
Заводський номер
5335-1602720-10
Кількість на модель
1
№
Назва деталі
Захисна шторка радіатора
Заводський номер
6422-1310690-10
Кількість на модель
1
№
Назва деталі
Важіль перемикання 1-ї передачі та заднього ходу
Заводський номер
236-1702024
Кількість на модель
1
№
Назва деталі
2 Важіль перемикання 3-ї та __NT__2__-ї передач
Заводський номер
236-1702027
Кількість на модель
1
№
Назва деталі
4 Важіль перемикання 5-ї та __NT__2__-ї передач
Заводський номер
236-1702033
Кількість на модель
1
№
Назва деталі
Установчий гвинт
Заводський номер
236-1702025
Кількість на модель
6
№
Назва деталі
Втулка
Заводський номер
500А-1602694-10
Кількість на модель
6
№
Назва деталі
Головка штока вилки перемикання 1-ї передачі та заднього ходу
Заводський номер
236-1702053
Кількість на модель
1
№
Назва деталі
Важіль перемикання 1-ї передачі та заднього ходу
Заводський номер
236-1702125
Кількість на модель
1
№
Назва деталі
Верхня кришка у зборі
Заводський номер
236-1702012
Кількість на модель
1
№
Назва деталі
Кран
Заводський номер
ПС-7
Кількість на модель
5
№
Назва деталі
Клапан
Заводський номер
5551-1602738-10
Кількість на модель
1
№
Назва деталі
Головка штока вилки перемикання 2-ї та 3-ї передач
Заводський номер
236-1702028
Кількість на модель
№
Назва деталі
Передня опора вала приводу ТНВД
Заводський номер
6-205К
Кількість на модель
3
№
1
Назва деталі
Манжета
Заводський номер
240-1307090
Кількість на модель
№
2
Назва деталі
Корпус манжети
Заводський номер
236-1701478
Кількість на модель
№
3
Назва деталі
Кільцева гайка заднього підшипника первинного вала
Заводський номер
311810-П2
Кількість на модель
№
4
Назва деталі
Кільце
Заводський номер
200-1701034
Кількість на модель
1
№
5
Назва деталі
Кульковий підшипник заднього первинного вала
Заводський номер
1703134Л
Кількість на модель
1
№
6
Назва деталі
Первинний вал коробки передач із трубкою в зборі
Заводський номер
236Н-1701027-Б
Кількість на модель
1
№
7
Назва деталі
Гайка
Заводський номер
311710-П29
Кількість на модель
№
8
Назва деталі
Пружинна шайба
Заводський номер
236-1701243
Кількість на модель
1
№
9
Назва деталі
Фланець кріплення кардана до вторинного валу
Заводський номер
236-1701240-Б2
Кількість на модель
1
№
10
Назва деталі
Шнек приводу спідометра
Заводський номер
236-3802033-Б
Кількість на модель
1
№
11
Назва деталі
Стопорне кільце
Заводський номер
200-1701192
Кількість на модель
1
№
12
Назва деталі
Подшипник
Заводський номер
50411
Кількість на модель
№
13
Назва деталі
Шестерня першої передачі та заднього ходу вторинного вала
Заводський номер
236-1701112
Кількість на модель
1
№
14
Назва деталі
Вторинний вал
Заводський номер
236-1701105-Б
Кількість на модель
1
№
15
Назва деталі
Шестерня другої передачі вторинного вала
Заводський номер
236-1701127
Кількість на модель
1
№
16
Назва деталі
Розпірна втулка шестерні
Заводський номер
236-1701113-Б2
Кількість на модель
1
№
17
Назва деталі
Синхронізатор другої та третьої передач
Заводський номер
236-1701150-Б2
Кількість на модель
1
№
18
Назва деталі
Втулка
Заводський номер
236-1701135
Кількість на модель
1
№
19
Назва деталі
Шестерня третьої передачі вторинного вала
Заводський номер
236-1701131
Кількість на модель
1
№
20
Назва деталі
Втулка
Заводський номер
236-1701138
Кількість на модель
1
№
21
Назва деталі
Шестерні п'ятої передачі вторинного вала у зборі
Заводський номер
236У-1701129
Кількість на модель
№
22
Назва деталі
Синхронізатор четвертої та п'ятої передач
Заводський номер
236-1701151-А
Кількість на модель
1
№
23
Назва деталі
Вторинний вал (передня опора)
Заводський номер
76-592708М1
Кількість на модель
1
№
24
Назва деталі
Кільце Б- 40
Заводський номер
236-1701067-А
Кількість на модель
4
№
25
Назва деталі
Диск
Заводський номер
236-1701144-Е
Кількість на модель
1
№
26
Назва деталі
Проміжний вал (передня опора)
Заводський номер
6-42308АК
Кількість на модель
1
№
27
Назва деталі
Пружинне упорне кільце шестерні проміжного вала
Заводський номер
126-1701063
Кількість на модель
1
№
28
Назва деталі
Шестерня постійного зачеплення проміжного вала
Заводський номер
236Н-1701056-А
Кількість на модель
1
№
29
Назва деталі
Шестерня відбору потужності коробки передач
Заводський номер
236-1701057
Кількість на модель
1
№
30
Назва деталі
Шестерня п'ятої передачі проміжного вала
Заводський номер
236У-1701053
Кількість на модель
1
№
31
Назва деталі
Шестерня третьої передачі проміжного вала
Заводський номер
236-1701051
Кількість на модель
1
№
32
Назва деталі
Розпірна втулка
Заводський номер
236-1701059
Кількість на модель
№
33
Назва деталі
Шестерня другої передачі проміжного вала
Заводський номер
236-1701050
Кількість на модель
1
№
34
Назва деталі
Опорна шайба
Заводський номер
236-1701122-А
Кількість на модель
1
№
35
Назва деталі
Шпонка замкова
Заводський номер
236-1701145-А
Кількість на модель
1
№
36
Назва деталі
Сегментна шпонка
Заводський номер
314001-П2
Кількість на модель
№
37
Назва деталі
Сегментна шпонка
Заводський номер
314000-П2
Кількість на модель
№
38
Назва деталі
Шплінт Ф5х50
Заводський номер
258072-П29
Кількість на модель
№
39
Назва деталі
Опорна шайба
Заводський номер
200-1701060
Кількість на модель
№
40
Назва деталі
Болт упорної шайби заднього підшипника проміжного вала
Заводський номер
201563-П2
Кількість на модель
№
41
Назва деталі
Стопорна планка
Заводський номер
236-1701076
Кількість на модель
№
42
Назва деталі
Стопорне кільце
Заводський номер
200-1701065
Кількість на модель
№
43
Назва деталі
Кульковий підшипник проміжного вала, задній
Заводський номер
692409-К1М
Кількість на модель
1
№
44
Назва деталі
Проміжний вал
Заводський номер
236-1701048
Кількість на модель
1
№
45
Назва деталі
Задня опорна шайба
Заводський номер
236-1701087
Кількість на модель
№
46
Назва деталі
Вісь блоку шестерень заднього ходу
Заводський номер
236-1701092
Кількість на модель
1
№
47
Назва деталі
Подшипник
Заводський номер
64907К
Кількість на модель
2
№
48
Назва деталі
Проміжна втулка
Заводський номер
200-1701084
Кількість на модель
№
49
Назва деталі
Блок шестерень заднього ходу
Заводський номер
236-1701082-А
Кількість на модель
1
№
50
Назва деталі
Передня опорна шайба
Заводський номер
236-1701093
Кількість на модель
№
51
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шток вилки перемикання 4-ї та 5-ї передач | 236-1702074 | 1 | 1 | |||||
| Пружина | 236-1702106 | 5 | 5 | |||||
| Радіатор | 5551-1301010-03 | 1 | 1 | |||||
| Мило | 236-1702170-А | 1 | 1 | |||||
| Трос у комплекті | 6422-1310148 | 1 | 1 | |||||
| Циліндр | 5336-1602705 | 1 | 1 | |||||
| Циліндр підсилювача | 5335-1602705-21 | 1 | 1 | |||||
| Циліндр підсилювача вимкнення зчеплення | 5335-1602712-10 | 1 | 1 | |||||
| Шланг клапана | 5335-1602772 | 1 | 1 | |||||
| Штифт замка штоків вилки | 236-1702087 | 1 | 1 | |||||
| Шток важеля перемикання 1-ї передачі та заднього ходу | 236-1702060-А2 | 1 | 1 | |||||
| Шток вилки перемикання 2-ї та 3-ї передач | 236-1702064 | 1 | 1 | |||||
| Запобіжник увімкнення 1-ї передачі та заднього ходу | 236-1702129 | 1 | 1 | |||||
| Поршень підсилювача | 5335-1602720-10 | 1 | 1 | |||||
| Захисна шторка радіатора | 6422-1310690-10 | 1 | 1 | |||||
| Важіль перемикання 1-ї передачі та заднього ходу | 236-1702024 | 1 | 1 | |||||
| 2 Важіль перемикання 3-ї та __NT__2__-ї передач | 236-1702027 | 1 | 1 | |||||
| 4 Важіль перемикання 5-ї та __NT__2__-ї передач | 236-1702033 | 1 | 1 | |||||
| Установчий гвинт | 236-1702025 | 6 | 6 | |||||
| Втулка | 500А-1602694-10 | 6 | 6 | |||||
| Головка штока вилки перемикання 1-ї передачі та заднього ходу | 236-1702053 | 1 | 1 | |||||
| Важіль перемикання 1-ї передачі та заднього ходу | 236-1702125 | 1 | 1 | |||||
| Верхня кришка у зборі | 236-1702012 | 1 | 1 | |||||
| Кран | ПС-7 | 5 | 5 | |||||
| Клапан | 5551-1602738-10 | 1 | 1 | |||||
| Головка штока вилки перемикання 2-ї та 3-ї передач | 236-1702028 | |||||||
| 1 | Передня опора вала приводу ТНВД | 6-205К | 3 | 3 | 1 | |||
| 2 | Манжета | 240-1307090 | 2 | |||||
| 3 | Корпус манжети | 236-1701478 | 3 | |||||
| 4 | Кільцева гайка заднього підшипника первинного вала | 311810-П2 | 4 | |||||
| 5 | Кільце | 200-1701034 | 1 | 1 | 5 | |||
| 6 | Кульковий підшипник заднього первинного вала | 1703134Л | 1 | 1 | 6 | |||
| 7 | Первинний вал коробки передач із трубкою в зборі | 236Н-1701027-Б | 1 | 1 | 7 | |||
| 8 | Гайка | 311710-П29 | 8 | |||||
| 9 | Пружинна шайба | 236-1701243 | 1 | 1 | 9 | |||
| 10 | Фланець кріплення кардана до вторинного валу | 236-1701240-Б2 | 1 | 1 | 10 | |||
| 11 | Шнек приводу спідометра | 236-3802033-Б | 1 | 1 | 11 | |||
| 12 | Стопорне кільце | 200-1701192 | 1 | 1 | 12 | |||
| 13 | Подшипник | 50411 | 13 | |||||
| 14 | Шестерня першої передачі та заднього ходу вторинного вала | 236-1701112 | 1 | 1 | 14 | |||
| 15 | Вторинний вал | 236-1701105-Б | 1 | 1 | 15 | |||
| 16 | Шестерня другої передачі вторинного вала | 236-1701127 | 1 | 1 | 16 | |||
| 17 | Розпірна втулка шестерні | 236-1701113-Б2 | 1 | 1 | 17 | |||
| 18 | Синхронізатор другої та третьої передач | 236-1701150-Б2 | 1 | 1 | 18 | |||
| 19 | Втулка | 236-1701135 | 1 | 1 | 19 | |||
| 20 | Шестерня третьої передачі вторинного вала | 236-1701131 | 1 | 1 | 20 | |||
| 21 | Втулка | 236-1701138 | 1 | 1 | 21 | |||
| 22 | Шестерні п'ятої передачі вторинного вала у зборі | 236У-1701129 | 22 | |||||
| 23 | Синхронізатор четвертої та п'ятої передач | 236-1701151-А | 1 | 1 | 23 | |||
| 24 | Вторинний вал (передня опора) | 76-592708М1 | 1 | 1 | 24 | |||
| 25 | Кільце Б- 40 | 236-1701067-А | 4 | 4 | 25 | |||
| 26 | Диск | 236-1701144-Е | 1 | 1 | 26 | |||
| 27 | Проміжний вал (передня опора) | 6-42308АК | 1 | 1 | 27 | |||
| 28 | Пружинне упорне кільце шестерні проміжного вала | 126-1701063 | 1 | 1 | 28 | |||
| 29 | Шестерня постійного зачеплення проміжного вала | 236Н-1701056-А | 1 | 1 | 29 | |||
| 30 | Шестерня відбору потужності коробки передач | 236-1701057 | 1 | 1 | 30 | |||
| 31 | Шестерня п'ятої передачі проміжного вала | 236У-1701053 | 1 | 1 | 31 | |||
| 32 | Шестерня третьої передачі проміжного вала | 236-1701051 | 1 | 1 | 32 | |||
| 33 | Розпірна втулка | 236-1701059 | 33 | |||||
| 34 | Шестерня другої передачі проміжного вала | 236-1701050 | 1 | 1 | 34 | |||
| 35 | Опорна шайба | 236-1701122-А | 1 | 1 | 35 | |||
| 36 | Шпонка замкова | 236-1701145-А | 1 | 1 | 36 | |||
| 37 | Сегментна шпонка | 314001-П2 | 37 | |||||
| 38 | Сегментна шпонка | 314000-П2 | 38 | |||||
| 39 | Шплінт Ф5х50 | 258072-П29 | 39 | |||||
| 40 | Опорна шайба | 200-1701060 | 40 | |||||
| 41 | Болт упорної шайби заднього підшипника проміжного вала | 201563-П2 | 41 | |||||
| 42 | Стопорна планка | 236-1701076 | 42 | |||||
| 43 | Стопорне кільце | 200-1701065 | 43 | |||||
| 44 | Кульковий підшипник проміжного вала, задній | 692409-К1М | 1 | 1 | 44 | |||
| 45 | Проміжний вал | 236-1701048 | 1 | 1 | 45 | |||
| 46 | Задня опорна шайба | 236-1701087 | 46 | |||||
| 47 | Вісь блоку шестерень заднього ходу | 236-1701092 | 1 | 1 | 47 | |||
| 48 | Подшипник | 64907К | 2 | 2 | 48 | |||
| 49 | Проміжна втулка | 200-1701084 | 49 | |||||
| 50 | Блок шестерень заднього ходу | 236-1701082-А | 1 | 1 | 50 | |||
| 51 | Передня опорна шайба | 236-1701093 | 51 |
