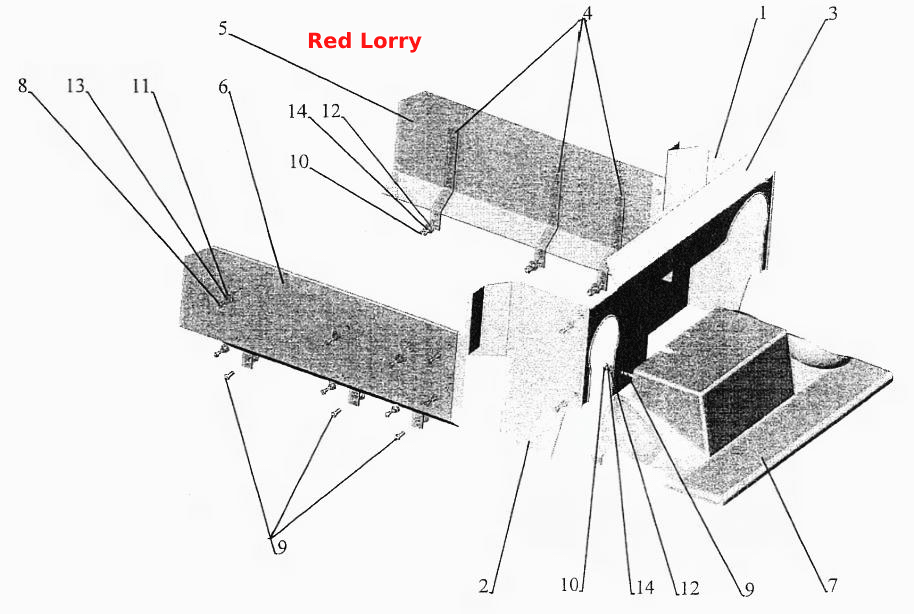

Встановлення шумоізоляційних екранів 544069-1061004
100%
Назва деталі
Верхній задній екран
Заводський номер
544008-1061146
Кількість на модель
1
№
1
Назва деталі
Верхній задній екран
Заводський номер
544008-1061147
Кількість на модель
1
№
2
Назва деталі
Задній екран
Заводський номер
544069-1061570
Кількість на модель
1
№
3
Назва деталі
Кронштейн
Заводський номер
544008-1061012
Кількість на модель
6
№
4
Назва деталі
Верхній бічний екран
Заводський номер
544008-1061136
Кількість на модель
1
№
5
Назва деталі
Верхній бічний екран
Заводський номер
544008-1061137
Кількість на модель
1
№
6
Назва деталі
Короб
Заводський номер
544008-1061180
Кількість на модель
1
№
7
Назва деталі
Болт M8-6gх20
Заводський номер
201456
Кількість на модель
20
№
8
Назва деталі
Болт M10-6gх30
Заводський номер
201499
Кількість на модель
7
№
9
Назва деталі
Гайка М10-6Н
Заводський номер
250512
Кількість на модель
7
№
10
Назва деталі
Диск
Заводський номер
252038
Кількість на модель
20
№
11
Назва деталі
Диск
Заводський номер
252039
Кількість на модель
7
№
12
Назва деталі
Диск 8L
Заводський номер
252155
Кількість на модель
20
№
13
Назва деталі
Диск 10L
Заводський номер
252156
Кількість на модель
7
№
14
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Верхній задній екран | 544008-1061146 | 1 | 1 | 1 | |||
| 2 | Верхній задній екран | 544008-1061147 | 1 | 1 | 2 | |||
| 3 | Задній екран | 544069-1061570 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 544008-1061012 | 6 | 6 | 4 | |||
| 5 | Верхній бічний екран | 544008-1061136 | 1 | 1 | 5 | |||
| 6 | Верхній бічний екран | 544008-1061137 | 1 | 1 | 6 | |||
| 7 | Короб | 544008-1061180 | 1 | 1 | 7 | |||
| 8 | Болт M8-6gх20 | 201456 | 20 | 20 | 8 | |||
| 9 | Болт M10-6gх30 | 201499 | 7 | 7 | 9 | |||
| 10 | Гайка М10-6Н | 250512 | 7 | 7 | 10 | |||
| 11 | Диск | 252038 | 20 | 20 | 11 | |||
| 12 | Диск | 252039 | 7 | 7 | 12 | |||
| 13 | Диск 8L | 252155 | 20 | 20 | 13 | |||
| 14 | Диск 10L | 252156 | 7 | 7 | 14 |
