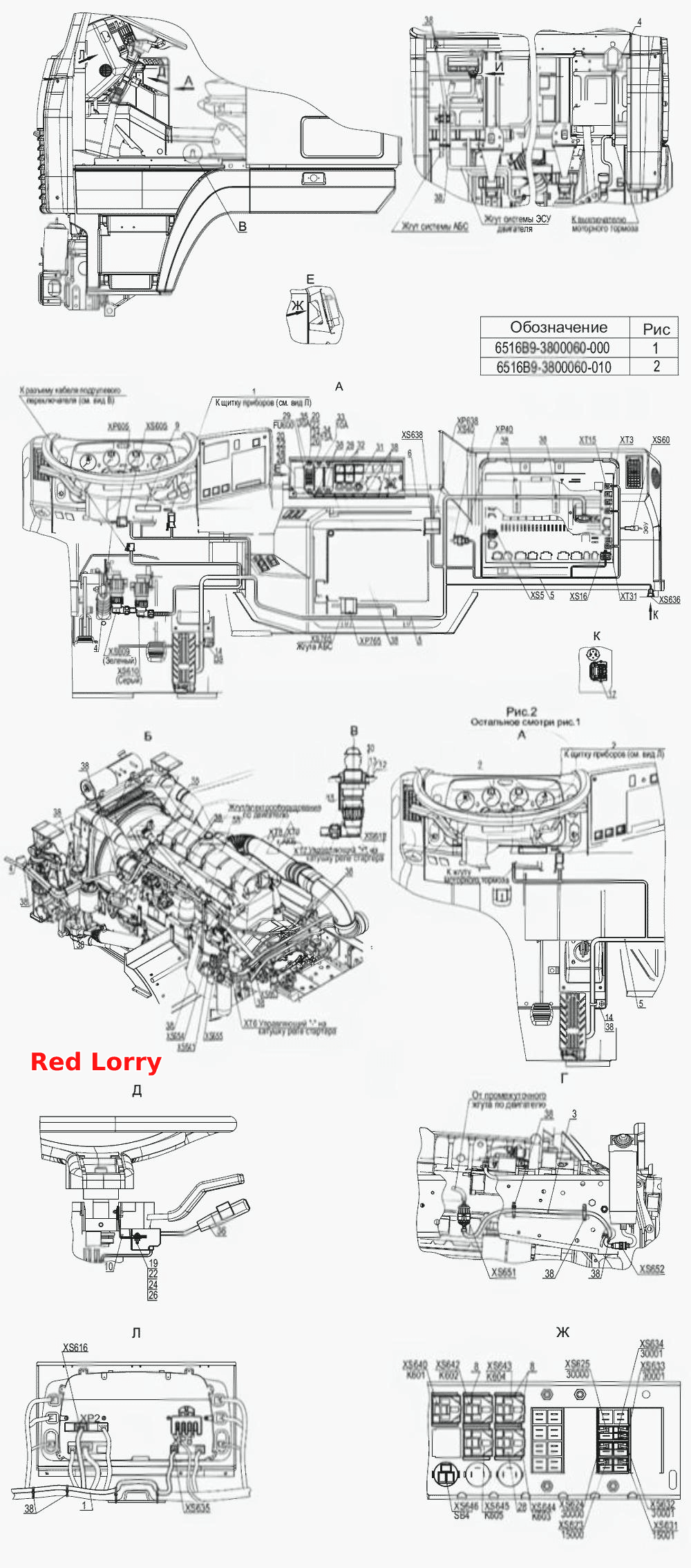

Встановлення електрообладнання ЕСУ двигуна __NT__0__
100%
Назва деталі
Додатковий джгут
Заводський номер
6516В9-3724009-000
Кількість на модель
1
№
1
Назва деталі
Дротовий датчик рівня води в паливі
Заводський номер
5440В9-3724371
Кількість на модель
1
№
3
Назва деталі
Дротовий джгут моторного гальма ЕСУ двигуна
Заводський номер
5440В9-3724373
Кількість на модель
1
№
4
Назва деталі
Джгут проводів у кабіні ЕСУ двигуна
Заводський номер
6516В9-3724376-000
Кількість на модель
1
№
5
Назва деталі
Джгут проводів у кабіні ЕСУ двигуна
Заводський номер
6516В9-3724376-010
Кількість на модель
1
№
5
Назва деталі
Джгут реле та запобіжників ЕСУ двигуна
Заводський номер
6516В9-3724378-000
Кількість на модель
1
№
6
Назва деталі
Рамка колодки реле
Заводський номер
4370-3870075
Кількість на модель
5
№
8
Назва деталі
Знак обмеження швидкості
Заводський номер
543208-3903188-005
Кількість на модель
1
№
9
Назва деталі
Кронштейн підрульового перемикача
Заводський номер
54402-3870016
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
54402-3870034
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
64221-3570037
Кількість на модель
1
№
12
Назва деталі
Притиск
Заводський номер
64221-3570039
Кількість на модель
1
№
13
Назва деталі
Кутник відтяжної пружини
Заводський номер
504В-3504046
Кількість на модель
2
№
14
Назва деталі
Кронштейн
Заводський номер
643008-3506052
Кількість на модель
1
№
15
Назва деталі
Гвинт 5х12
Заводський номер
240836
Кількість на модель
2
№
17
Назва деталі
Гвинт 5х16
Заводський номер
240037
Кількість на модель
4
№
18
Назва деталі
Гвинт
Заводський номер
220105
Кількість на модель
2
№
19
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
6
№
22
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
6
№
24
Назва деталі
Диск 6L
Заводський номер
252154
Кількість на модель
6
№
26
Назва деталі
Реле
Заводський номер
1-1414168-0
Кількість на модель
1
№
28
Назва деталі
Блок запобіжників
Заводський номер
ИКСУ.646114.017
Кількість на модель
1
№
29
Назва деталі
Вимикач ВКП-31
Заводський номер
ЦИКС642241025-01
Кількість на модель
1
№
30
Назва деталі
Вимикач
Заводський номер
2812.3710-01
Кількість на модель
1
№
31
Назва деталі
Вимикач ВК12-1-01
Заводський номер
ЦИКС.642241.001-01
Кількість на модель
1
№
31
Назва деталі
Реле
Заводський номер
751.3777.000-01
Кількість на модель
4
№
32
Назва деталі
Плавкий запобіжник
Заводський номер
35.3722-000.02
Кількість на модель
1
№
33
Назва деталі
Плавкий запобіжник
Заводський номер
ПР32-10
Кількість на модель
1
№
33
Назва деталі
Плавкий запобіжник
Заводський номер
ПР32-15
Кількість на модель
1
№
34
Назва деталі
Плавкий запобіжник
Заводський номер
35.3722-000.03
Кількість на модель
1
№
34
Назва деталі
Плавкий запобіжник
Заводський номер
ПР32-30
Кількість на модель
1
№
35
Назва деталі
Плавкий запобіжник
Заводський номер
35.3722-000.06
Кількість на модель
1
№
35
Назва деталі
Перемикач під кермом
Заводський номер
А0611-060-00
Кількість на модель
1
№
36
Назва деталі
Хомут для кріплення проводів
Заводський номер
6430-3724625
Кількість на модель
20
№
38
Назва деталі
Поліамідна стрічка
Заводський номер
4-160977-2
Кількість на модель
20
№
38
Назва деталі
Кабельна стяжка
Заводський номер
ТSL-290-S
Кількість на модель
20
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Додатковий джгут | 6516В9-3724009-000 | 1 | 1 | 1 | |||
| 3 | Дротовий датчик рівня води в паливі | 5440В9-3724371 | 1 | 1 | 3 | |||
| 4 | Дротовий джгут моторного гальма ЕСУ двигуна | 5440В9-3724373 | 1 | 1 | 4 | |||
| 5 | Джгут проводів у кабіні ЕСУ двигуна | 6516В9-3724376-000 | 1 | 1 | 5 | |||
| 5 | Джгут проводів у кабіні ЕСУ двигуна | 6516В9-3724376-010 | 1 | 1 | 5 | |||
| 6 | Джгут реле та запобіжників ЕСУ двигуна | 6516В9-3724378-000 | 1 | 1 | 6 | |||
| 8 | Рамка колодки реле | 4370-3870075 | 5 | 5 | 8 | |||
| 9 | Знак обмеження швидкості | 543208-3903188-005 | 1 | 1 | 9 | |||
| 10 | Кронштейн підрульового перемикача | 54402-3870016 | 1 | 1 | 10 | |||
| 11 | Прокладка | 54402-3870034 | 1 | 1 | 11 | |||
| 12 | Прокладка | 64221-3570037 | 1 | 1 | 12 | |||
| 13 | Притиск | 64221-3570039 | 1 | 1 | 13 | |||
| 14 | Кутник відтяжної пружини | 504В-3504046 | 2 | 2 | 14 | |||
| 15 | Кронштейн | 643008-3506052 | 1 | 1 | 15 | |||
| 17 | Гвинт 5х12 | 240836 | 2 | 2 | 17 | |||
| 18 | Гвинт 5х16 | 240037 | 4 | 4 | 18 | |||
| 19 | Гвинт | 220105 | 2 | 2 | 19 | |||
| 22 | Гайка | 250508 | 6 | 6 | 22 | |||
| 24 | Диск | 252004 | 6 | 6 | 24 | |||
| 26 | Диск 6L | 252154 | 6 | 6 | 26 | |||
| 28 | Реле | 1-1414168-0 | 1 | 1 | 28 | |||
| 29 | Блок запобіжників | ИКСУ.646114.017 | 1 | 1 | 29 | |||
| 30 | Вимикач ВКП-31 | ЦИКС642241025-01 | 1 | 1 | 30 | |||
| 31 | Вимикач | 2812.3710-01 | 1 | 1 | 31 | |||
| 31 | Вимикач ВК12-1-01 | ЦИКС.642241.001-01 | 1 | 1 | 31 | |||
| 32 | Реле | 751.3777.000-01 | 4 | 4 | 32 | |||
| 33 | Плавкий запобіжник | 35.3722-000.02 | 1 | 1 | 33 | |||
| 33 | Плавкий запобіжник | ПР32-10 | 1 | 1 | 33 | |||
| 34 | Плавкий запобіжник | ПР32-15 | 1 | 1 | 34 | |||
| 34 | Плавкий запобіжник | 35.3722-000.03 | 1 | 1 | 34 | |||
| 35 | Плавкий запобіжник | ПР32-30 | 1 | 1 | 35 | |||
| 35 | Плавкий запобіжник | 35.3722-000.06 | 1 | 1 | 35 | |||
| 36 | Перемикач під кермом | А0611-060-00 | 1 | 1 | 36 | |||
| 38 | Хомут для кріплення проводів | 6430-3724625 | 20 | 20 | 38 | |||
| 38 | Поліамідна стрічка | 4-160977-2 | 20 | 20 | 38 | |||
| 38 | Кабельна стяжка | ТSL-290-S | 20 | 20 | 38 |
