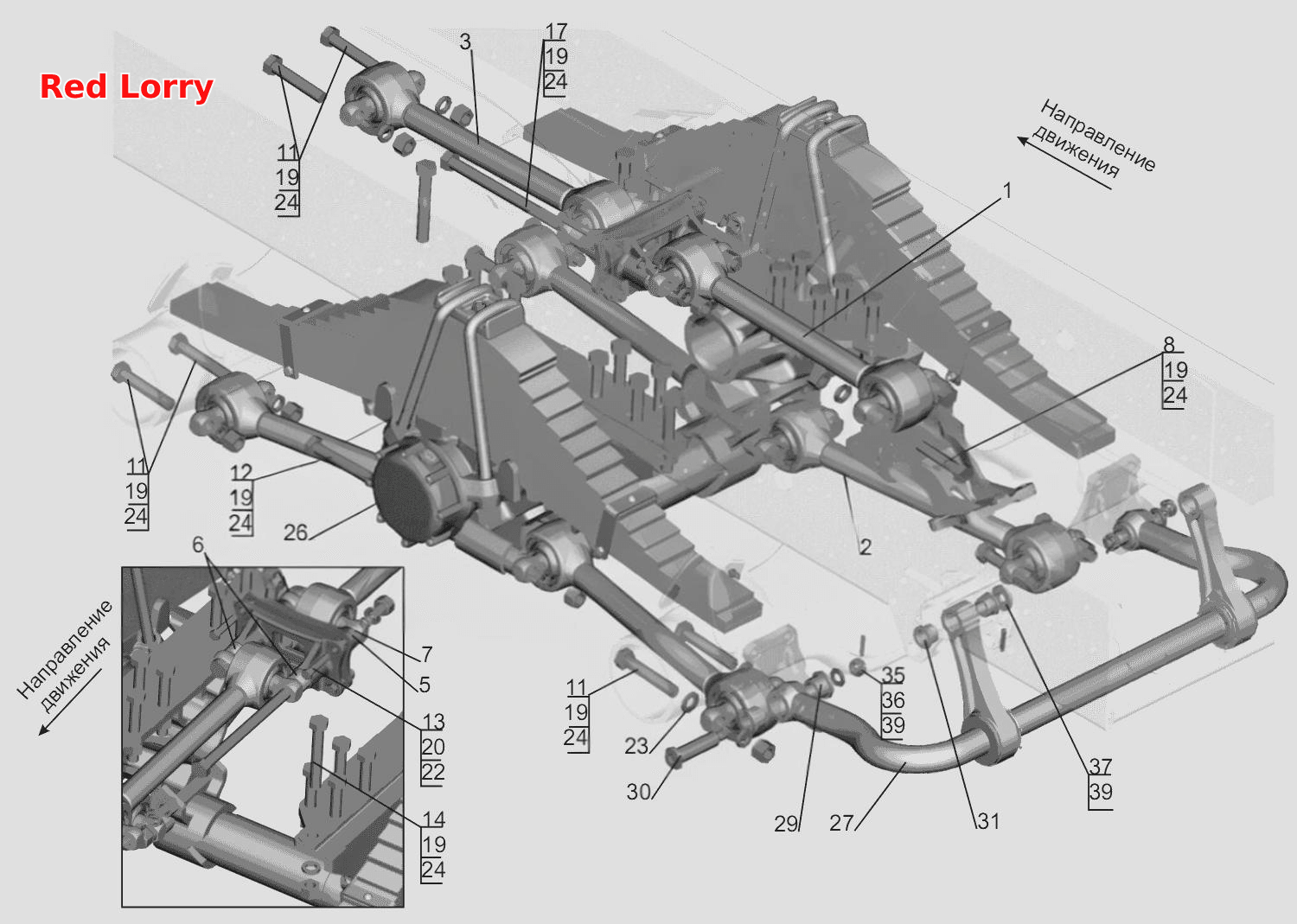

Встановлення задньої підвіски 6430A9-2900002-000
100%
Назва деталі
Реактивна штанга
Заводський номер
6430-2919014
Кількість на модель
1
№
1
Назва деталі
Реактивна штанга
Заводський номер
64221-2919014
Кількість на модель
4
№
2
Назва деталі
Реактивна штанга
Заводський номер
64221-2919015
Кількість на модель
1
№
3
Назва деталі
Кронштейн
Заводський номер
64221-2919044
Кількість на модель
2
№
5
Назва деталі
Підкладка
Заводський номер
6430-2919046
Кількість на модель
2
№
6
Назва деталі
Підкладка
Заводський номер
6430-2919046-010
Кількість на модель
2
№
7
Назва деталі
Болт M24x2-6gx110
Заводський номер
372976
Кількість на модель
2
№
8
Назва деталі
Болт M24x2-6gx130
Заводський номер
371045
Кількість на модель
12
№
11
Назва деталі
Болт M24x2-6hx275
Заводський номер
371095
Кількість на модель
4
№
12
Назва деталі
Болт M16x1,5-6gx70
Заводський номер
372608
Кількість на модель
4
№
13
Назва деталі
Болт M24x2-6gx310
Заводський номер
372985
Кількість на модель
2
№
17
Назва деталі
Гайка М2-5х24Н
Заводський номер
374650
Кількість на модель
38
№
19
Назва деталі
Гайка М16х1,5-5Н6Н
Заводський номер
374727
Кількість на модель
4
№
20
Назва деталі
Шайба 16.ОТ
Заводський номер
252139
Кількість на модель
4
№
22
Назва деталі
Диск
Заводський номер
252021
Кількість на модель
№
23
Назва деталі
Диск 24T
Заводський номер
252143
Кількість на модель
38
№
24
Назва деталі
Балансирна підвіска
Заводський номер
6430А9-2900012-000
Кількість на модель
1
№
26
Назва деталі
Вал стабілізатора з важелями
Заводський номер
6501-2916006
Кількість на модель
1
№
27
Назва деталі
Втулка
Заводський номер
54321-2916028
Кількість на модель
4
№
29
Назва деталі
Палець
Заводський номер
54321-2916034
Кількість на модель
2
№
30
Назва деталі
Втулка
Заводський номер
5516-2916028
Кількість на модель
4
№
31
Назва деталі
Гайка М20х1,5-5Н6Н
Заводський номер
374910
Кількість на модель
2
№
35
Назва деталі
Диск
Заводський номер
252019-10
Кількість на модель
2
№
36
Назва деталі
Диск
Заводський номер
252049-10
Кількість на модель
2
№
37
Назва деталі
Шплінт 4х40
Заводський номер
258056
Кількість на модель
4
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Реактивна штанга | 6430-2919014 | 1 | 1 | 1 | |||
| 2 | Реактивна штанга | 64221-2919014 | 4 | 4 | 2 | |||
| 3 | Реактивна штанга | 64221-2919015 | 1 | 1 | 3 | |||
| 5 | Кронштейн | 64221-2919044 | 2 | 2 | 5 | |||
| 6 | Підкладка | 6430-2919046 | 2 | 2 | 6 | |||
| 7 | Підкладка | 6430-2919046-010 | 2 | 2 | 7 | |||
| 8 | Болт M24x2-6gx110 | 372976 | 2 | 2 | 8 | |||
| 11 | Болт M24x2-6gx130 | 371045 | 12 | 12 | 11 | |||
| 12 | Болт M24x2-6hx275 | 371095 | 4 | 4 | 12 | |||
| 13 | Болт M16x1,5-6gx70 | 372608 | 4 | 4 | 13 | |||
| 17 | Болт M24x2-6gx310 | 372985 | 2 | 2 | 17 | |||
| 19 | Гайка М2-5х24Н | 374650 | 38 | 38 | 19 | |||
| 20 | Гайка М16х1,5-5Н6Н | 374727 | 4 | 4 | 20 | |||
| 22 | Шайба 16.ОТ | 252139 | 4 | 4 | 22 | |||
| 23 | Диск | 252021 | 23 | |||||
| 24 | Диск 24T | 252143 | 38 | 38 | 24 | |||
| 26 | Балансирна підвіска | 6430А9-2900012-000 | 1 | 1 | 26 | |||
| 27 | Вал стабілізатора з важелями | 6501-2916006 | 1 | 1 | 27 | |||
| 29 | Втулка | 54321-2916028 | 4 | 4 | 29 | |||
| 30 | Палець | 54321-2916034 | 2 | 2 | 30 | |||
| 31 | Втулка | 5516-2916028 | 4 | 4 | 31 | |||
| 35 | Гайка М20х1,5-5Н6Н | 374910 | 2 | 2 | 35 | |||
| 36 | Диск | 252019-10 | 2 | 2 | 36 | |||
| 37 | Диск | 252049-10 | 2 | 2 | 37 | |||
| 39 | Шплінт 4х40 | 258056 | 4 | 4 | 39 |
