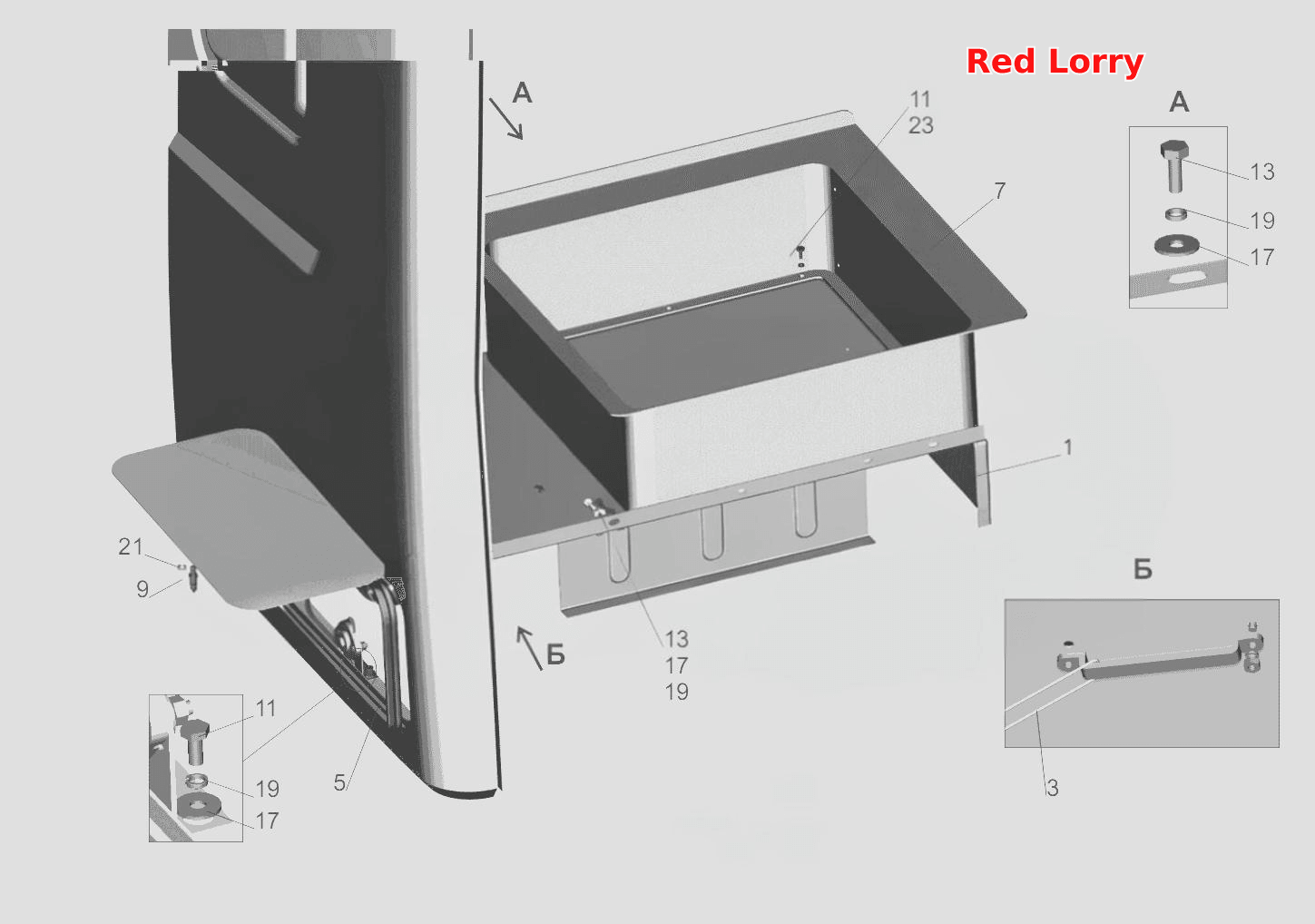

Встановлення інструментальної скриньки
100%
Назва деталі
Ящик для інструментів
Заводський номер
6430-5108010-020
Кількість на модель
1
№
1
Назва деталі
Опора
Заводський номер
6430-5108039
Кількість на модель
1
№
3
Назва деталі
Ущільнювач
Заводський номер
6430-5108043-010
Кількість на модель
1
№
5
Назва деталі
Підставка-ящик
Заводський номер
6430-8219249-010
Кількість на модель
1
№
7
Назва деталі
Фіксатор
Заводський номер
6430-8406022-010
Кількість на модель
1
№
9
Назва деталі
Болт M6-6gх12
Заводський номер
201416
Кількість на модель
6
№
11
Назва деталі
гвинт
Заводський номер
201418
Кількість на модель
9
№
13
Назва деталі
Диск
Заводський номер
252037
Кількість на модель
9
№
17
Назва деталі
Диск 6L
Заводський номер
252154
Кількість на модель
9
№
19
Назва деталі
Диск 8L
Заводський номер
252155
Кількість на модель
1
№
21
Назва деталі
Диск
Заводський номер
252263
Кількість на модель
6
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ящик для інструментів | 6430-5108010-020 | 1 | 1 | 1 | |||
| 3 | Опора | 6430-5108039 | 1 | 1 | 3 | |||
| 5 | Ущільнювач | 6430-5108043-010 | 1 | 1 | 5 | |||
| 7 | Підставка-ящик | 6430-8219249-010 | 1 | 1 | 7 | |||
| 9 | Фіксатор | 6430-8406022-010 | 1 | 1 | 9 | |||
| 11 | Болт M6-6gх12 | 201416 | 6 | 6 | 11 | |||
| 13 | гвинт | 201418 | 9 | 9 | 13 | |||
| 17 | Диск | 252037 | 9 | 9 | 17 | |||
| 19 | Диск 6L | 252154 | 9 | 9 | 19 | |||
| 21 | Диск 8L | 252155 | 1 | 1 | 21 | |||
| 23 | Диск | 252263 | 6 | 6 | 23 |
