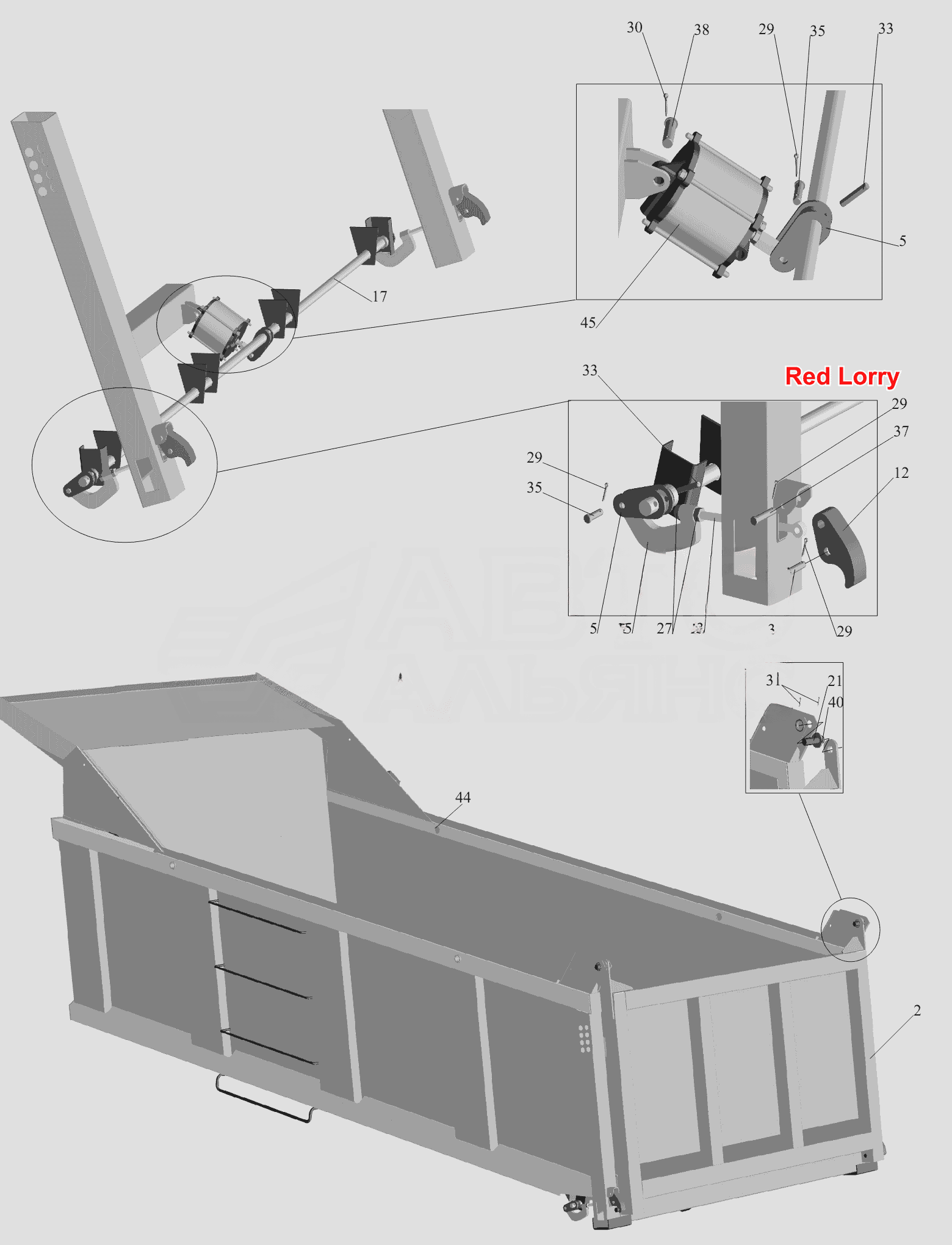

Платформа V=10,3м3
100%
Назва деталі
Задній борт
Заводський номер
5516-8503010
Кількість на модель
1
№
2
Назва деталі
Важіль засувки
Заводський номер
5516-8505103
Кількість на модель
3
№
5
Назва деталі
Засувка задньої стінки
Заводський номер
503А-8505050
Кількість на модель
2
№
12
Назва деталі
Тяга засувки
Заводський номер
5551-8505055
Кількість на модель
2
№
13
Назва деталі
Наконечник
Заводський номер
503А-8505058-01
Кількість на модель
2
№
15
Назва деталі
Запірний вал
Заводський номер
5516-8505068
Кількість на модель
1
№
17
Назва деталі
Штифт підвіски
Заводський номер
5551-8505266
Кількість на модель
2
№
21
Назва деталі
Гайка М14х1,5-6Н
Заводський номер
250559
Кількість на модель
4
№
27
Назва деталі
Шплінт 3,2х20
Заводський номер
258039
Кількість на модель
7
№
29
Назва деталі
Шплінт 4х25
Заводський номер
258053
Кількість на модель
1
№
30
Назва деталі
Шплінт 6,3х40
Заводський номер
258083
Кількість на модель
4
№
31
Назва деталі
Штифт 10х50
Заводський номер
258993-10
Кількість на модель
3
№
33
Назва деталі
Палець 12х40
Заводський номер
260089
Кількість на модель
3
№
35
Назва деталі
Палець 12х45
Заводський номер
260091
Кількість на модель
2
№
36
Назва деталі
Палець 12х60
Заводський номер
260095
Кількість на модель
2
№
37
Назва деталі
Палець
Заводський номер
260137
Кількість на модель
1
№
38
Назва деталі
Диск
Заводський номер
376222
Кількість на модель
4
№
40
Назва деталі
Платформа
Заводський номер
5516-8500030-080
Кількість на модель
1
№
44
Назва деталі
Платформа
Заводський номер
5516-8500030-070
Кількість на модель
1
№
44
Назва деталі
Циліндр засувки
Заводський номер
503А-8505310
Кількість на модель
1
№
45
Назва деталі
Циліндр у зборі
Заводський номер
503АТ-8505310
Кількість на модель
1
№
45
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Задній борт | 5516-8503010 | 1 | 1 | 2 | |||
| 5 | Важіль засувки | 5516-8505103 | 3 | 3 | 5 | |||
| 12 | Засувка задньої стінки | 503А-8505050 | 2 | 2 | 12 | |||
| 13 | Тяга засувки | 5551-8505055 | 2 | 2 | 13 | |||
| 15 | Наконечник | 503А-8505058-01 | 2 | 2 | 15 | |||
| 17 | Запірний вал | 5516-8505068 | 1 | 1 | 17 | |||
| 21 | Штифт підвіски | 5551-8505266 | 2 | 2 | 21 | |||
| 27 | Гайка М14х1,5-6Н | 250559 | 4 | 4 | 27 | |||
| 29 | Шплінт 3,2х20 | 258039 | 7 | 7 | 29 | |||
| 30 | Шплінт 4х25 | 258053 | 1 | 1 | 30 | |||
| 31 | Шплінт 6,3х40 | 258083 | 4 | 4 | 31 | |||
| 33 | Штифт 10х50 | 258993-10 | 3 | 3 | 33 | |||
| 35 | Палець 12х40 | 260089 | 3 | 3 | 35 | |||
| 36 | Палець 12х45 | 260091 | 2 | 2 | 36 | |||
| 37 | Палець 12х60 | 260095 | 2 | 2 | 37 | |||
| 38 | Палець | 260137 | 1 | 1 | 38 | |||
| 40 | Диск | 376222 | 4 | 4 | 40 | |||
| 44 | Платформа | 5516-8500030-080 | 1 | 1 | 44 | |||
| 44 | Платформа | 5516-8500030-070 | 1 | 1 | 44 | |||
| 45 | Циліндр засувки | 503А-8505310 | 1 | 1 | 45 | |||
| 45 | Циліндр у зборі | 503АТ-8505310 | 1 | 1 | 45 |
