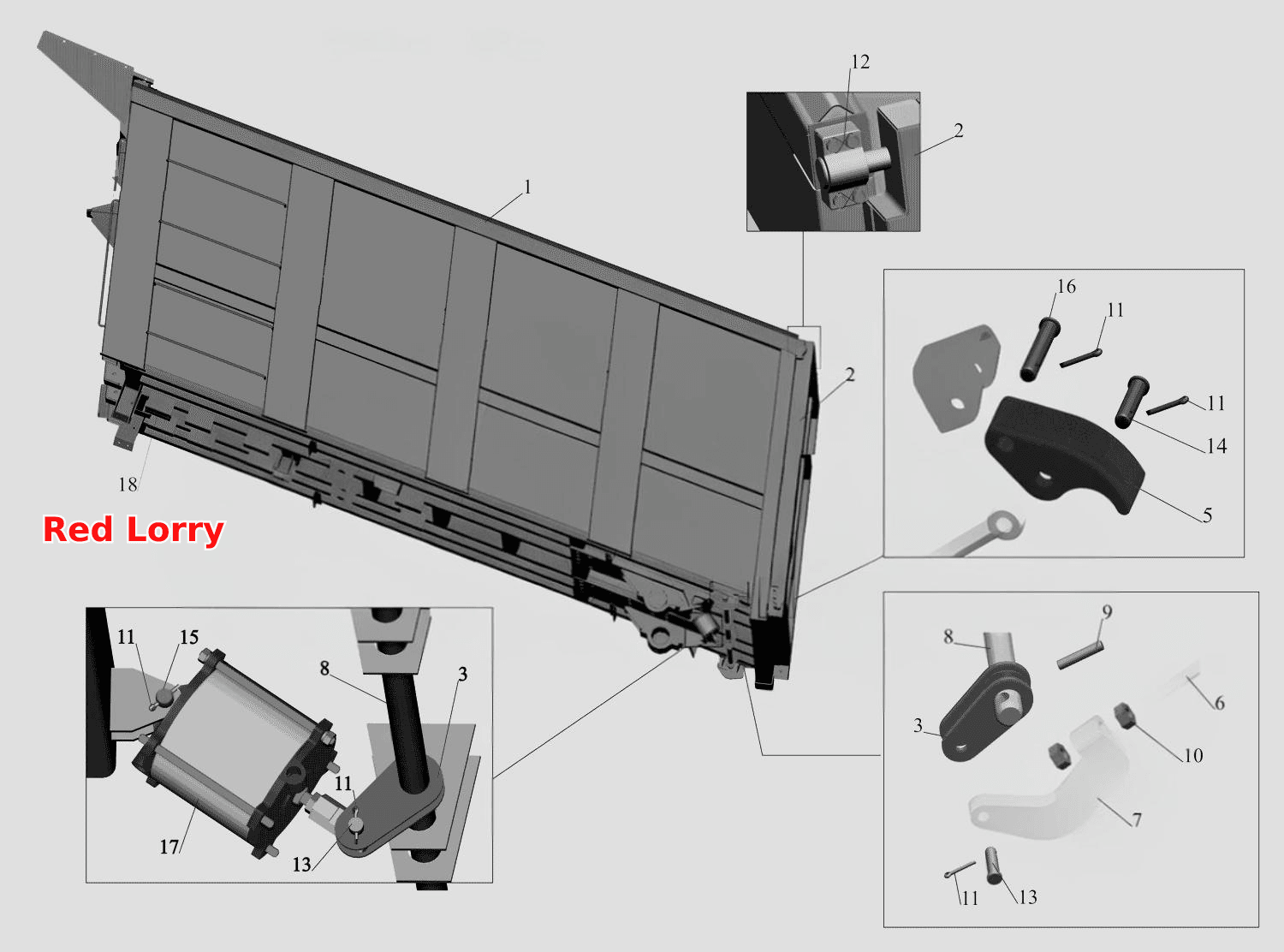

Платформа 551639-8500020-720 (V=15.4м3)
100%
Назва деталі
Платформа
Заводський номер
551639-8500030-020
Кількість на модель
1
№
1
Назва деталі
Задній борт
Заводський номер
551639-8503010
Кількість на модель
1
№
2
Назва деталі
Важіль засувки
Заводський номер
5516-8505103-010
Кількість на модель
3
№
3
Назва деталі
Запор
Заводський номер
5516-8505050
Кількість на модель
2
№
5
Назва деталі
Тяга засувки
Заводський номер
5516-8505055
Кількість на модель
2
№
6
Назва деталі
Наконечник
Заводський номер
5516-8505058-010
Кількість на модель
2
№
7
Назва деталі
Запірний вал
Заводський номер
5516-8505068
Кількість на модель
1
№
8
Назва деталі
Штифт 10х50
Заводський номер
258993-10
Кількість на модель
3
№
9
Назва деталі
Гайка М18х1,5-6Н
Заводський номер
250563
Кількість на модель
4
№
10
Назва деталі
Шплінт 4х25
Заводський номер
258053
Кількість на модель
8
№
11
Назва деталі
Шплінт 1,6х175
Заводський номер
258281
Кількість на модель
4
№
12
Назва деталі
Палець 14х45
Заводський номер
260112
Кількість на модель
3
№
13
Назва деталі
Палець
Заводський номер
260117
Кількість на модель
2
№
14
Назва деталі
Палець
Заводський номер
260137
Кількість на модель
1
№
15
Назва деталі
Палець 16х75
Заводський номер
260142
Кількість на модель
2
№
16
Назва деталі
Циліндр засувки
Заводський номер
551607-8505310
Кількість на модель
1
№
17
Назва деталі
Буфер ресори
Заводський номер
5207В-2912624
Кількість на модель
1
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Платформа | 551639-8500030-020 | 1 | 1 | 1 | |||
| 2 | Задній борт | 551639-8503010 | 1 | 1 | 2 | |||
| 3 | Важіль засувки | 5516-8505103-010 | 3 | 3 | 3 | |||
| 5 | Запор | 5516-8505050 | 2 | 2 | 5 | |||
| 6 | Тяга засувки | 5516-8505055 | 2 | 2 | 6 | |||
| 7 | Наконечник | 5516-8505058-010 | 2 | 2 | 7 | |||
| 8 | Запірний вал | 5516-8505068 | 1 | 1 | 8 | |||
| 9 | Штифт 10х50 | 258993-10 | 3 | 3 | 9 | |||
| 10 | Гайка М18х1,5-6Н | 250563 | 4 | 4 | 10 | |||
| 11 | Шплінт 4х25 | 258053 | 8 | 8 | 11 | |||
| 12 | Шплінт 1,6х175 | 258281 | 4 | 4 | 12 | |||
| 13 | Палець 14х45 | 260112 | 3 | 3 | 13 | |||
| 14 | Палець | 260117 | 2 | 2 | 14 | |||
| 15 | Палець | 260137 | 1 | 1 | 15 | |||
| 16 | Палець 16х75 | 260142 | 2 | 2 | 16 | |||
| 17 | Циліндр засувки | 551607-8505310 | 1 | 1 | 17 | |||
| 18 | Буфер ресори | 5207В-2912624 | 1 | 1 | 18 |
