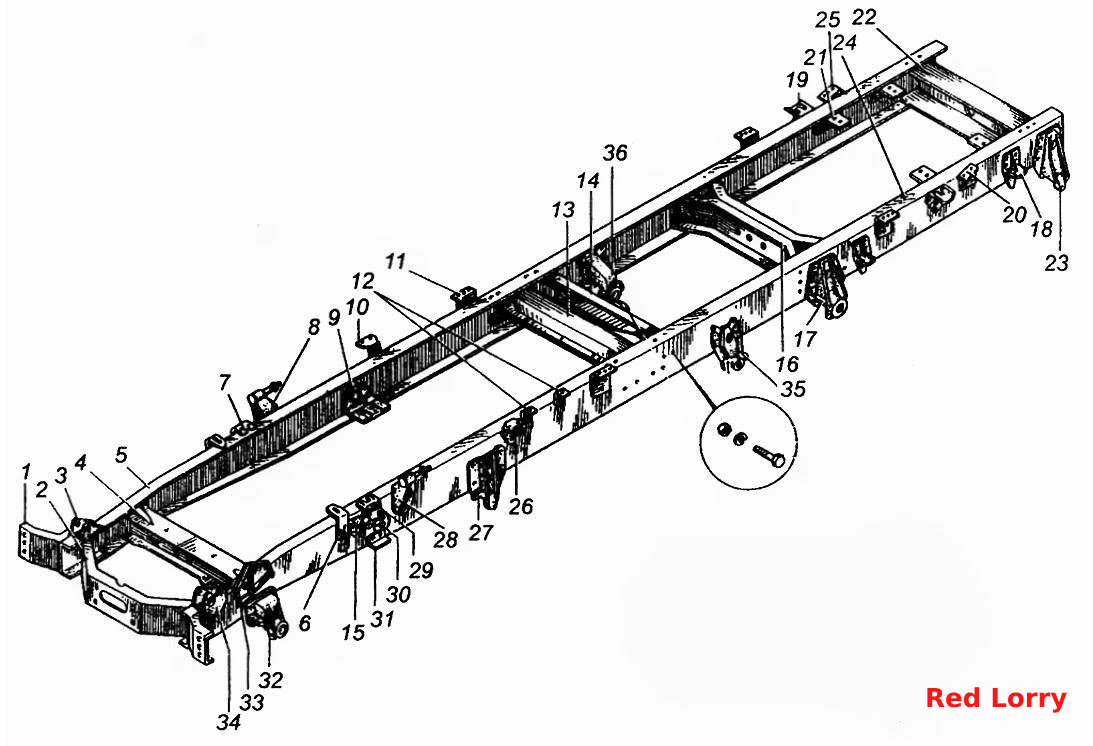

Рама МАЗ-509А
100%
Назва деталі
Заклепка
Заводський номер
257106-11
Кількість на модель
№
Назва деталі
Заклепка
Заводський номер
252897-П
Кількість на модель
№
Назва деталі
Заклепка
Заводський номер
256904-П
Кількість на модель
№
Назва деталі
Заклепка 10х28
Заводський номер
294432-П
Кількість на модель
№
Назва деталі
Рама у зборі
Заводський номер
509А-2800012
Кількість на модель
№
Назва деталі
Диск
Заводський номер
253129-П2
Кількість на модель
№
Назва деталі
Заклепка
Заводський номер
257106-П
Кількість на модель
№
Назва деталі
Заклепка
Заводський номер
256902-П
Кількість на модель
№
Назва деталі
Заклепка
Заводський номер
256910-П
Кількість на модель
№
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
250560-П29
Кількість на модель
№
Назва деталі
Втулка поперечини
Заводський номер
509А-2801131
Кількість на модель
№
Назва деталі
Болт M16х40
Заводський номер
202119-П29
Кількість на модель
№
Назва деталі
Заклепка
Заводський номер
256906-П
Кількість на модель
№
Назва деталі
Кронштейн переднього бампера
Заводський номер
5335-2803027-20
Кількість на модель
№
1
Назва деталі
Підсилювач переднього бампера
Заводський номер
500А-2803030-11
Кількість на модель
№
2
Назва деталі
Правий кронштейн опори кабіни на рамі
Заводський номер
500-5001022-В
Кількість на модель
№
3
Назва деталі
Поперечина № 1 рами (для ремонтних заводів)
Заводський номер
500-2801080-12
Кількість на модель
№
4
Назва деталі
Правий лонжерон рами
Заводський номер
509А-2801020
Кількість на модель
№
5
Назва деталі
Кронштейн для кріплення радіатора
Заводський номер
500А-1302146
Кількість на модель
№
6
Назва деталі
Кронштейн кріплення балки передньої опори двигуна (правий)
Заводський номер
5335-1001050-10
Кількість на модель
№
7
Назва деталі
Кронштейн кріплення амортизатора передньої підвіски (правий)
Заводський номер
500А-2905540-01
Кількість на модель
№
8
Назва деталі
Кронштейн кріплення задньої опори двигуна
Заводський номер
500-1001049-В
Кількість на модель
№
9
Назва деталі
Кронштейн кріплення задньої опори кабіни (правий)
Заводський номер
500-5001172
Кількість на модель
№
10
Назва деталі
Кронштейн для кріплення рами лісовозного обладнання
Заводський номер
509А-2709046
Кількість на модель
№
11
Назва деталі
Кронштейн для кріплення запасного колеса
Заводський номер
504В-3105058
Кількість на модель
№
12
Назва деталі
Поперечина №2 рами в зборі
Заводський номер
5335-2801152
Кількість на модель
№
13
Назва деталі
Поперечина рами переднього кронштейна роздавальної коробки
Заводський номер
509А-2801128
Кількість на модель
№
14
Назва деталі
Кронштейн упору-обмежувача на рамі
Заводський номер
500-5001232-30
Кількість на модель
№
15
Назва деталі
Поперечина №3 рами в зборі
Заводський номер
509-2801172
Кількість на модель
№
16
Назва деталі
Передній кронштейн задньої ресори
Заводський номер
509-2912444-01
Кількість на модель
№
17
Назва деталі
Кронштейн додаткової ресори
Заводський номер
501-2913444-03
Кількість на модель
№
18
Назва деталі
Кронштейн
Заводський номер
509-2912610-А
Кількість на модель
№
19
Назва деталі
Кронштейн для кріплення рами лісовозного обладнання
Заводський номер
509А-2709044
Кількість на модель
№
20
Назва деталі
Кронштейн для кріплення лебідки
Заводський номер
509-4501232
Кількість на модель
№
21
Назва деталі
Поперечина №5 рами
Заводський номер
500-2801175
Кількість на модель
№
22
Назва деталі
Кронштейн
Заводський номер
509-2912446-03
Кількість на модель
№
23
Назва деталі
Лівий лонжерон рами
Заводський номер
509А-2801021
Кількість на модель
№
24
Назва деталі
Кронштейн для кріплення рами лісовозного обладнання
Заводський номер
509А-2709045
Кількість на модель
№
25
Назва деталі
Кронштейн кріплення задньої опори кабіни (лівий)
Заводський номер
500-5001171
Кількість на модель
№
26
Назва деталі
Кронштейн передньої ресори (задній) у зборі
Заводський номер
5431-2902442-01
Кількість на модель
№
27
Назва деталі
Кронштейн кріплення амортизатора передньої підвіски, лівий
Заводський номер
500А-2905541-01
Кількість на модель
№
28
Назва деталі
Кронштейн кріплення балки передньої опори двигуна, лівий
Заводський номер
5335-1001051-10
Кількість на модель
№
29
Назва деталі
Кронштейн задньої опори
Заводський номер
503-3405190-Б
Кількість на модель
№
30
Назва деталі
Кронштейн буфера передньої ресори
Заводський номер
5335-2902608
Кількість на модель
№
31
Назва деталі
Кронштейн передньої ресори (передній)
Заводський номер
5335-2902444-20
Кількість на модель
№
32
Назва деталі
Кронштейн кріплення рульового управління
Заводський номер
500-3403016-Б
Кількість на модель
№
33
Назва деталі
Кронштейн опори кабіни на рамі, лівий
Заводський номер
500-5001021-В
Кількість на модель
№
34
Назва деталі
Лівий кронштейн у зборі
Заводський номер
509-1801024-03
Кількість на модель
№
35
Назва деталі
Правий кронштейн у зборі
Заводський номер
509-1801020
Кількість на модель
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Заклепка | 257106-11 | |||||||
| Заклепка | 252897-П | |||||||
| Заклепка | 256904-П | |||||||
| Заклепка 10х28 | 294432-П | |||||||
| Рама у зборі | 509А-2800012 | |||||||
| Диск | 253129-П2 | |||||||
| Заклепка | 257106-П | |||||||
| Заклепка | 256902-П | |||||||
| Заклепка | 256910-П | |||||||
| Гайка М16х1,5-6Н | 250560-П29 | |||||||
| Втулка поперечини | 509А-2801131 | |||||||
| Болт M16х40 | 202119-П29 | |||||||
| Заклепка | 256906-П | |||||||
| 1 | Кронштейн переднього бампера | 5335-2803027-20 | 1 | |||||
| 2 | Підсилювач переднього бампера | 500А-2803030-11 | 2 | |||||
| 3 | Правий кронштейн опори кабіни на рамі | 500-5001022-В | 3 | |||||
| 4 | Поперечина № 1 рами (для ремонтних заводів) | 500-2801080-12 | 4 | |||||
| 5 | Правий лонжерон рами | 509А-2801020 | 5 | |||||
| 6 | Кронштейн для кріплення радіатора | 500А-1302146 | 6 | |||||
| 7 | Кронштейн кріплення балки передньої опори двигуна (правий) | 5335-1001050-10 | 7 | |||||
| 8 | Кронштейн кріплення амортизатора передньої підвіски (правий) | 500А-2905540-01 | 8 | |||||
| 9 | Кронштейн кріплення задньої опори двигуна | 500-1001049-В | 9 | |||||
| 10 | Кронштейн кріплення задньої опори кабіни (правий) | 500-5001172 | 10 | |||||
| 11 | Кронштейн для кріплення рами лісовозного обладнання | 509А-2709046 | 11 | |||||
| 12 | Кронштейн для кріплення запасного колеса | 504В-3105058 | 12 | |||||
| 13 | Поперечина №2 рами в зборі | 5335-2801152 | 13 | |||||
| 14 | Поперечина рами переднього кронштейна роздавальної коробки | 509А-2801128 | 14 | |||||
| 15 | Кронштейн упору-обмежувача на рамі | 500-5001232-30 | 15 | |||||
| 16 | Поперечина №3 рами в зборі | 509-2801172 | 16 | |||||
| 17 | Передній кронштейн задньої ресори | 509-2912444-01 | 17 | |||||
| 18 | Кронштейн додаткової ресори | 501-2913444-03 | 18 | |||||
| 19 | Кронштейн | 509-2912610-А | 19 | |||||
| 20 | Кронштейн для кріплення рами лісовозного обладнання | 509А-2709044 | 20 | |||||
| 21 | Кронштейн для кріплення лебідки | 509-4501232 | 21 | |||||
| 22 | Поперечина №5 рами | 500-2801175 | 22 | |||||
| 23 | Кронштейн | 509-2912446-03 | 23 | |||||
| 24 | Лівий лонжерон рами | 509А-2801021 | 24 | |||||
| 25 | Кронштейн для кріплення рами лісовозного обладнання | 509А-2709045 | 25 | |||||
| 26 | Кронштейн кріплення задньої опори кабіни (лівий) | 500-5001171 | 26 | |||||
| 27 | Кронштейн передньої ресори (задній) у зборі | 5431-2902442-01 | 27 | |||||
| 28 | Кронштейн кріплення амортизатора передньої підвіски, лівий | 500А-2905541-01 | 28 | |||||
| 29 | Кронштейн кріплення балки передньої опори двигуна, лівий | 5335-1001051-10 | 29 | |||||
| 30 | Кронштейн задньої опори | 503-3405190-Б | 30 | |||||
| 31 | Кронштейн буфера передньої ресори | 5335-2902608 | 31 | |||||
| 32 | Кронштейн передньої ресори (передній) | 5335-2902444-20 | 32 | |||||
| 33 | Кронштейн кріплення рульового управління | 500-3403016-Б | 33 | |||||
| 34 | Кронштейн опори кабіни на рамі, лівий | 500-5001021-В | 34 | |||||
| 35 | Лівий кронштейн у зборі | 509-1801024-03 | 35 | |||||
| 36 | Правий кронштейн у зборі | 509-1801020 | 36 |
