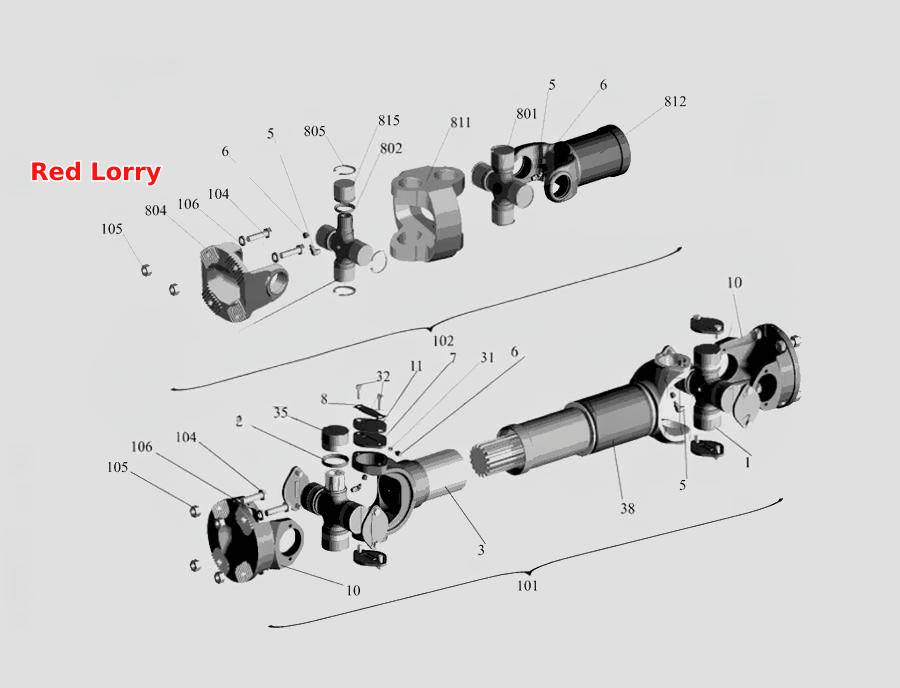

Встановлення карданної передачі __NT__0__
100%
Назва деталі
Хрестовина в зборі
Заводський номер
7522-2201026-02
Кількість на модель
2
№
1
Назва деталі
Торцеве ущільнення
Заводський номер
7522-2201036
Кількість на модель
8
№
2
Назва деталі
Повзункова вилка
Заводський номер
64221-2201047
Кількість на модель
1
№
3
Назва деталі
Хрестовина
Заводський номер
47522-2201030-10
Кількість на модель
2
№
4
Назва деталі
Маслянка 2.3.90.Ц6
Заводський номер
264040
Кількість на модель
2
№
5
Назва деталі
Ковпачок масляної пробки
Заводський номер
240004142
Кількість на модель
3+2
№
6
Назва деталі
Кришка
Заводський номер
525-2201040-10
Кількість на модель
8+
№
7
Назва деталі
Стопорна пластина
Заводський номер
525-2201041-11
Кількість на модель
8+
№
8
Назва деталі
Фланець-вилка
Заводський номер
64226-2201049
Кількість на модель
2
№
10
Назва деталі
Балансувальна плита
Заводський номер
7806-2205070
Кількість на модель
№
11
Назва деталі
Маслянка 1.3.Ц6
Заводський номер
264020
Кількість на модель
1
№
31
Назва деталі
Монтаж карданних валів
Заводський номер
555142-2200000-020
Кількість на модель
1
№
32
Назва деталі
Болт M10х1
Заводський номер
340161
Кількість на модель
1
№
32
Назва деталі
Подшипник 804709А2С10
Заводський номер
804709А2С10
Кількість на модель
8+
№
35
Назва деталі
Карданний вал
Заводський номер
6418-2205013
Кількість на модель
1
№
38
Назва деталі
Карданний вал у зборі приводу заднього моста
Заводський номер
6418-2205010
Кількість на модель
1
№
101
Назва деталі
Карданний вал у зборі приводу редуктора ходу
Заводський номер
53372-2218010
Кількість на модель
1
№
102
Назва деталі
Болт M1x5-6gx50, __NT__3__14
Заводський номер
372217
Кількість на модель
1
№
104
Назва деталі
Гайка М14х1,5-6Н
Заводський номер
374633
Кількість на модель
1
№
105
Назва деталі
Шайба 14.ОТ
Заводський номер
252138
Кількість на модель
1
№
106
Назва деталі
Хрестовина
Заводський номер
53205-2205026-10
Кількість на модель
2
№
801
Назва деталі
Торцеве ущільнення
Заводський номер
53205-2205036
Кількість на модель
8
№
802
Назва деталі
Фланець-вилка
Заводський номер
53205-2205023-22
Кількість на модель
1
№
804
Назва деталі
Стопорне кільце
Заводський номер
53205-2205040
Кількість на модель
8
№
805
Назва деталі
Хрестовина
Заводський номер
53205-2205030-10
Кількість на модель
2
№
806
Назва деталі
Вилка
Заводський номер
53372-2218012-10
Кількість на модель
1
№
811
Назва деталі
Повзункова вилка
Заводський номер
53372-2218048-10
Кількість на модель
1
№
812
Назва деталі
Подшипник
Заводський номер
804707АIС10
Кількість на модель
8
№
815
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хрестовина в зборі | 7522-2201026-02 | 2 | 2 | 1 | |||
| 2 | Торцеве ущільнення | 7522-2201036 | 8 | 8 | 2 | |||
| 3 | Повзункова вилка | 64221-2201047 | 1 | 1 | 3 | |||
| 4 | Хрестовина | 47522-2201030-10 | 2 | 2 | 4 | |||
| 5 | Маслянка 2.3.90.Ц6 | 264040 | 2 | 2 | 5 | |||
| 6 | Ковпачок масляної пробки | 240004142 | 3+2 | 3+2 | 6 | |||
| 7 | Кришка | 525-2201040-10 | 8+ | 8+ | 7 | |||
| 8 | Стопорна пластина | 525-2201041-11 | 8+ | 8+ | 8 | |||
| 10 | Фланець-вилка | 64226-2201049 | 2 | 2 | 10 | |||
| 11 | Балансувальна плита | 7806-2205070 | 11 | |||||
| 31 | Маслянка 1.3.Ц6 | 264020 | 1 | 1 | 31 | |||
| 32 | Монтаж карданних валів | 555142-2200000-020 | 1 | 1 | 32 | |||
| 32 | Болт M10х1 | 340161 | 1 | 1 | 32 | |||
| 35 | Подшипник 804709А2С10 | 804709А2С10 | 8+ | 8+ | 35 | |||
| 38 | Карданний вал | 6418-2205013 | 1 | 1 | 38 | |||
| 101 | Карданний вал у зборі приводу заднього моста | 6418-2205010 | 1 | 1 | 101 | |||
| 102 | Карданний вал у зборі приводу редуктора ходу | 53372-2218010 | 1 | 1 | 102 | |||
| 104 | Болт M1x5-6gx50, __NT__3__14 | 372217 | 1 | 1 | 104 | |||
| 105 | Гайка М14х1,5-6Н | 374633 | 1 | 1 | 105 | |||
| 106 | Шайба 14.ОТ | 252138 | 1 | 1 | 106 | |||
| 801 | Хрестовина | 53205-2205026-10 | 2 | 2 | 801 | |||
| 802 | Торцеве ущільнення | 53205-2205036 | 8 | 8 | 802 | |||
| 804 | Фланець-вилка | 53205-2205023-22 | 1 | 1 | 804 | |||
| 805 | Стопорне кільце | 53205-2205040 | 8 | 8 | 805 | |||
| 806 | Хрестовина | 53205-2205030-10 | 2 | 2 | 806 | |||
| 811 | Вилка | 53372-2218012-10 | 1 | 1 | 811 | |||
| 812 | Повзункова вилка | 53372-2218048-10 | 1 | 1 | 812 | |||
| 815 | Подшипник | 804707АIС10 | 8 | 8 | 815 |
