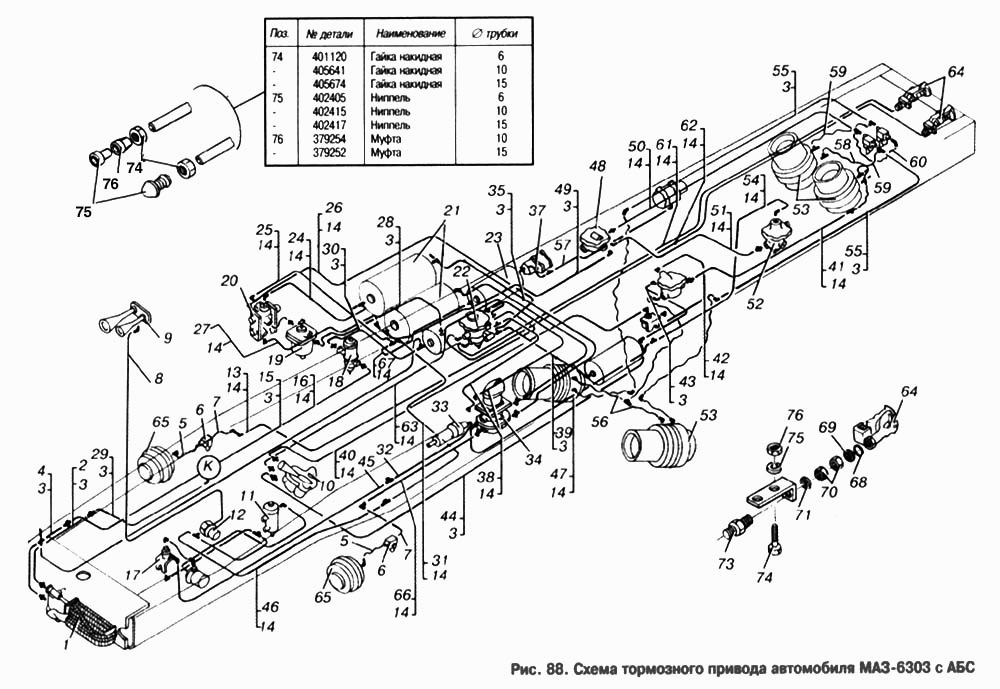

Схема гальмівного приводу автомобіля МАЗ-6303 з АБС
100%
Назва деталі
Автоматична з'єднувальна головка
Заводський номер
64226-3521111
Кількість на модель
№
Назва деталі
Гальмівна камера
Заводський номер
100-3519200
Кількість на модель
№
Камера гальмівна задня з пружинним енергоакумулятором тип 24/24 100-3519200 (КАМАЗ, МАЗ, ЗІЛ, КрАЗ)
Виробник
RedLorry
Ціна
2041.91 ₴
Наявність
В наявності
Заводський номер
100-3519200
Назва деталі
Задня гальмівна камера
Заводський номер
24. 3519200
Кількість на модель
№
Назва деталі
Гальмівна камера
Заводський номер
100-3519210-01
Кількість на модель
№
Назва деталі
Вологовідділювач
Заводський номер
11.3511030
Кількість на модель
№
1
Назва деталі
Трубка
Заводський номер
64221-3506178
Кількість на модель
№
2
Назва деталі
Кільце- -
Заводський номер
012-016-25-2-3
Кількість на модель
№
3
Назва деталі
Трубка
Заводський номер
64221-3506146
Кількість на модель
№
4
Назва деталі
Шланг до задніх гальмівних камер
Заводський номер
6422-3506085-01
Кількість на модель
№
5
Назва деталі
Модулятор
Заводський номер
472.195.004.0
Кількість на модель
№
6
Назва деталі
Трубка
Заводський номер
64221-3506112
Кількість на модель
№
7
Назва деталі
Трубка
Заводський номер
64226-3506316
Кількість на модель
№
8
Назва деталі
Пневматичний сигнал
Заводський номер
С40-3721000
Кількість на модель
№
9
Назва деталі
Гальмівний кран
Заводський номер
961.702.005.0
Кількість на модель
№
10
Назва деталі
Кран
Заводський номер
100-3537110
Кількість на модель
№
11
Назва деталі
Електромагнітний клапан
Заводський номер
16.3741000
Кількість на модель
№
12
Назва деталі
Трубка
Заводський номер
64221-3506282-20
Кількість на модель
№
13
Назва деталі
Кільце
Заводський номер
008-011-19-2-3
Кількість на модель
№
14
Назва деталі
Трубка
Заводський номер
64221-3506142-10
Кількість на модель
№
15
Назва деталі
Трубка
Заводський номер
64221-3506130-20
Кількість на модель
№
16
Назва деталі
Двомагістральний клапан
Заводський номер
100-3562010
Кількість на модель
№
17
Назва деталі
Регулятор тиску
Заводський номер
100-3512010
Кількість на модель
№
18
Назва деталі
Захист від замерзання
Заводський номер
100-3536010
Кількість на модель
№
19
Назва деталі
Чотириконтурний клапан
Заводський номер
943.702.120.0
Кількість на модель
№
20
Назва деталі
Ресивер А40-280
Заводський номер
6303-3513015
Кількість на модель
№
21
Назва деталі
Клапан управління причепом
Заводський номер
943.002.521.0
Кількість на модель
№
22
Назва деталі
Ресивер А20-220
Заводський номер
5336-3513015
Кількість на модель
№
23
Назва деталі
Трубка
Заводський номер
64221-3506194-20
Кількість на модель
№
24
Назва деталі
Трубка
Заводський номер
64221-3506183-20
Кількість на модель
№
25
Назва деталі
Трубка
Заводський номер
64221-3506185-20
Кількість на модель
№
26
Назва деталі
Трубка
Заводський номер
6303-3506183
Кількість на модель
№
27
Назва деталі
Трубка до ресивера
Заводський номер
64221-3506154
Кількість на модель
№
28
Назва деталі
Трубка
Заводський номер
64221-3506197-10
Кількість на модель
№
29
Назва деталі
Трубка
Заводський номер
64221-3506246-10
Кількість на модель
№
30
Назва деталі
Трубка
Заводський номер
64221-3506184-20
Кількість на модель
№
31
Назва деталі
Трубка
Заводський номер
5336-3570230
Кількість на модель
№
32
Назва деталі
Циліндр
Заводський номер
100-3570210
Кількість на модель
№
33
Назва деталі
Двосекційний гальмівний кран із важелем
Заводський номер
100-3514008
Кількість на модель
№
34
Назва деталі
Трубка
Заводський номер
6303-3506243
Кількість на модель
№
35
Назва деталі
Трубка
Заводський номер
6303-3506240
Кількість на модель
№
36
Назва деталі
Трубка
Заводський номер
63031-3506187
Кількість на модель
№
37
Назва деталі
Трубка
Заводський номер
6303-3506254
Кількість на модель
№
38
Назва деталі
Трубка
Заводський номер
63031-3506307
Кількість на модель
№
39
Назва деталі
Трубка
Заводський номер
63031-3506136
Кількість на модель
№
40
Назва деталі
Трубка
Заводський номер
64221-3506280-20
Кількість на модель
№
41
Назва деталі
Трубка
Заводський номер
64221-3506254-10
Кількість на модель
№
42
Назва деталі
Трубка
Заводський номер
63031-3506193
Кількість на модель
№
43
Назва деталі
Трубка
Заводський номер
64221-3506180-20
Кількість на модель
№
44
Назва деталі
Трубка до циліндра заслінки моторного гальма
Заводський номер
64221-3506139-10
Кількість на модель
№
45
Назва деталі
Трубка до трійника
Заводський номер
64221-3506248-10
Кількість на модель
№
46
Назва деталі
Трубка
Заводський номер
63031-3506289
Кількість на модель
№
47
Назва деталі
Прискорювальний клапан
Заводський номер
11-3518010
Кількість на модель
№
48
Назва деталі
Трубка
Заводський номер
63031-3506188
Кількість на модель
№
49
Назва деталі
Трубка
Заводський номер
64221-3506283-10
Кількість на модель
№
50
Назва деталі
Трубка до прискорювального клапана заднього гальмівного контуру
Заводський номер
63031-3506158
Кількість на модель
№
51
Назва деталі
Регулятор гальмівної сили
Заводський номер
100-3533010
Кількість на модель
№
52
Назва деталі
Задня гальмівна камера
Заводський номер
5336-3519200
Кількість на модель
№
53
Назва деталі
Трубка до прискорювального клапана
Заводський номер
63031-3506286-10
Кількість на модель
№
55
Назва деталі
Шланг 75405-3506080(__NT__1__) __NT__2__
Заводський номер
5336-3506085-01
Кількість на модель
№
56
Назва деталі
Трубка
Заводський номер
5336-3506305-20
Кількість на модель
№
57
Назва деталі
Шланг
Заводський номер
500-3506060-Б2
Кількість на модель
№
58
Назва деталі
Шланг
Заводський номер
533601-3506085-01
Кількість на модель
№
59
Назва деталі
Шланг до чотириконтурного клапана
Заводський номер
5336-3506187-01
Кількість на модель
№
60
Назва деталі
Трубка
Заводський номер
63031-3506336
Кількість на модель
№
61
Назва деталі
Трубка
Заводський номер
63031-3506337
Кількість на модель
№
62
Назва деталі
Трубка
Заводський номер
64221-3506132-20
Кількість на модель
№
63
Назва деталі
Автоматична з'єднувальна головка
Заводський номер
64226-3521110
Кількість на модель
№
64
Назва деталі
Передня гальмівна камера
Заводський номер
5336-3519210
Кількість на модель
№
65
Назва деталі
Трубка до лівої передньої гальмівної камери
Заводський номер
6303-3506283
Кількість на модель
№
66
Назва деталі
Трубка
Заводський номер
63031-3506319
Кількість на модель
№
67
Назва деталі
Кільце
Заводський номер
014-018-25-2-3
Кількість на модель
№
68
Назва деталі
Диск
Заводський номер
375960
Кількість на модель
№
69
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
250636
Кількість на модель
№
70
Назва деталі
Диск 16L
Заводський номер
252159
Кількість на модель
№
71
Назва деталі
Кронштейн
Заводський номер
63031-3521050
Кількість на модель
№
72
Назва деталі
Ніпель
Заводський номер
401509
Кількість на модель
№
73
Назва деталі
гвинт
Заводський номер
201497
Кількість на модель
№
74
Назва деталі
Диск
Заводський номер
252136
Кількість на модель
№
75
Шайба пружинна 10 (гровер) оцинкована 1/05168/77
Виробник
RedLorry
Ціна
0.61 ₴
Наявність
В наявності
Заводський номер
1/05168/77
Назва деталі
Гайка М10-6Н
Заводський номер
252536
Кількість на модель
№
76
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Автоматична з'єднувальна головка | 64226-3521111 | |||||||||||||||||||||||||
| Гальмівна камера | 100-3519200 | |||||||||||||||||||||||||
| ||||||||||||||||||||||||||
| Задня гальмівна камера | 24. 3519200 | |||||||||||||||||||||||||
| Гальмівна камера | 100-3519210-01 | |||||||||||||||||||||||||
| 1 | Вологовідділювач | 11.3511030 | 1 | |||||||||||||||||||||||
| 2 | Трубка | 64221-3506178 | 2 | |||||||||||||||||||||||
| 3 | Кільце- - | 012-016-25-2-3 | 3 | |||||||||||||||||||||||
| 4 | Трубка | 64221-3506146 | 4 | |||||||||||||||||||||||
| 5 | Шланг до задніх гальмівних камер | 6422-3506085-01 | 5 | |||||||||||||||||||||||
| 6 | Модулятор | 472.195.004.0 | 6 | |||||||||||||||||||||||
| 7 | Трубка | 64221-3506112 | 7 | |||||||||||||||||||||||
| 8 | Трубка | 64226-3506316 | 8 | |||||||||||||||||||||||
| 9 | Пневматичний сигнал | С40-3721000 | 9 | |||||||||||||||||||||||
| 10 | Гальмівний кран | 961.702.005.0 | 10 | |||||||||||||||||||||||
| 11 | Кран | 100-3537110 | 11 | |||||||||||||||||||||||
| 12 | Електромагнітний клапан | 16.3741000 | 12 | |||||||||||||||||||||||
| 13 | Трубка | 64221-3506282-20 | 13 | |||||||||||||||||||||||
| 14 | Кільце | 008-011-19-2-3 | 14 | |||||||||||||||||||||||
| 15 | Трубка | 64221-3506142-10 | 15 | |||||||||||||||||||||||
| 16 | Трубка | 64221-3506130-20 | 16 | |||||||||||||||||||||||
| 17 | Двомагістральний клапан | 100-3562010 | 17 | |||||||||||||||||||||||
| 18 | Регулятор тиску | 100-3512010 | 18 | |||||||||||||||||||||||
| 19 | Захист від замерзання | 100-3536010 | 19 | |||||||||||||||||||||||
| 20 | Чотириконтурний клапан | 943.702.120.0 | 20 | |||||||||||||||||||||||
| 21 | Ресивер А40-280 | 6303-3513015 | 21 | |||||||||||||||||||||||
| 22 | Клапан управління причепом | 943.002.521.0 | 22 | |||||||||||||||||||||||
| 23 | Ресивер А20-220 | 5336-3513015 | 23 | |||||||||||||||||||||||
| 24 | Трубка | 64221-3506194-20 | 24 | |||||||||||||||||||||||
| 25 | Трубка | 64221-3506183-20 | 25 | |||||||||||||||||||||||
| 26 | Трубка | 64221-3506185-20 | 26 | |||||||||||||||||||||||
| 27 | Трубка | 6303-3506183 | 27 | |||||||||||||||||||||||
| 28 | Трубка до ресивера | 64221-3506154 | 28 | |||||||||||||||||||||||
| 29 | Трубка | 64221-3506197-10 | 29 | |||||||||||||||||||||||
| 30 | Трубка | 64221-3506246-10 | 30 | |||||||||||||||||||||||
| 31 | Трубка | 64221-3506184-20 | 31 | |||||||||||||||||||||||
| 32 | Трубка | 5336-3570230 | 32 | |||||||||||||||||||||||
| 33 | Циліндр | 100-3570210 | 33 | |||||||||||||||||||||||
| 34 | Двосекційний гальмівний кран із важелем | 100-3514008 | 34 | |||||||||||||||||||||||
| 35 | Трубка | 6303-3506243 | 35 | |||||||||||||||||||||||
| 36 | Трубка | 6303-3506240 | 36 | |||||||||||||||||||||||
| 37 | Трубка | 63031-3506187 | 37 | |||||||||||||||||||||||
| 38 | Трубка | 6303-3506254 | 38 | |||||||||||||||||||||||
| 39 | Трубка | 63031-3506307 | 39 | |||||||||||||||||||||||
| 40 | Трубка | 63031-3506136 | 40 | |||||||||||||||||||||||
| 41 | Трубка | 64221-3506280-20 | 41 | |||||||||||||||||||||||
| 42 | Трубка | 64221-3506254-10 | 42 | |||||||||||||||||||||||
| 43 | Трубка | 63031-3506193 | 43 | |||||||||||||||||||||||
| 44 | Трубка | 64221-3506180-20 | 44 | |||||||||||||||||||||||
| 45 | Трубка до циліндра заслінки моторного гальма | 64221-3506139-10 | 45 | |||||||||||||||||||||||
| 46 | Трубка до трійника | 64221-3506248-10 | 46 | |||||||||||||||||||||||
| 47 | Трубка | 63031-3506289 | 47 | |||||||||||||||||||||||
| 48 | Прискорювальний клапан | 11-3518010 | 48 | |||||||||||||||||||||||
| 49 | Трубка | 63031-3506188 | 49 | |||||||||||||||||||||||
| 50 | Трубка | 64221-3506283-10 | 50 | |||||||||||||||||||||||
| 51 | Трубка до прискорювального клапана заднього гальмівного контуру | 63031-3506158 | 51 | |||||||||||||||||||||||
| 52 | Регулятор гальмівної сили | 100-3533010 | 52 | |||||||||||||||||||||||
| 53 | Задня гальмівна камера | 5336-3519200 | 53 | |||||||||||||||||||||||
| 55 | Трубка до прискорювального клапана | 63031-3506286-10 | 55 | |||||||||||||||||||||||
| 56 | Шланг 75405-3506080(__NT__1__) __NT__2__ | 5336-3506085-01 | 56 | |||||||||||||||||||||||
| 57 | Трубка | 5336-3506305-20 | 57 | |||||||||||||||||||||||
| 58 | Шланг | 500-3506060-Б2 | 58 | |||||||||||||||||||||||
| 59 | Шланг | 533601-3506085-01 | 59 | |||||||||||||||||||||||
| 60 | Шланг до чотириконтурного клапана | 5336-3506187-01 | 60 | |||||||||||||||||||||||
| 61 | Трубка | 63031-3506336 | 61 | |||||||||||||||||||||||
| 62 | Трубка | 63031-3506337 | 62 | |||||||||||||||||||||||
| 63 | Трубка | 64221-3506132-20 | 63 | |||||||||||||||||||||||
| 64 | Автоматична з'єднувальна головка | 64226-3521110 | 64 | |||||||||||||||||||||||
| 65 | Передня гальмівна камера | 5336-3519210 | 65 | |||||||||||||||||||||||
| 66 | Трубка до лівої передньої гальмівної камери | 6303-3506283 | 66 | |||||||||||||||||||||||
| 67 | Трубка | 63031-3506319 | 67 | |||||||||||||||||||||||
| 68 | Кільце | 014-018-25-2-3 | 68 | |||||||||||||||||||||||
| 69 | Диск | 375960 | 69 | |||||||||||||||||||||||
| 70 | Гайка М16х1,5-6Н | 250636 | 70 | |||||||||||||||||||||||
| 71 | Диск 16L | 252159 | 71 | |||||||||||||||||||||||
| 72 | Кронштейн | 63031-3521050 | 72 | |||||||||||||||||||||||
| 73 | Ніпель | 401509 | 73 | |||||||||||||||||||||||
| 74 | гвинт | 201497 | 74 | |||||||||||||||||||||||
| 75 | Диск | 252136 | 75 | |||||||||||||||||||||||
| ||||||||||||||||||||||||||
| 76 | Гайка М10-6Н | 252536 | 76 | |||||||||||||||||||||||
