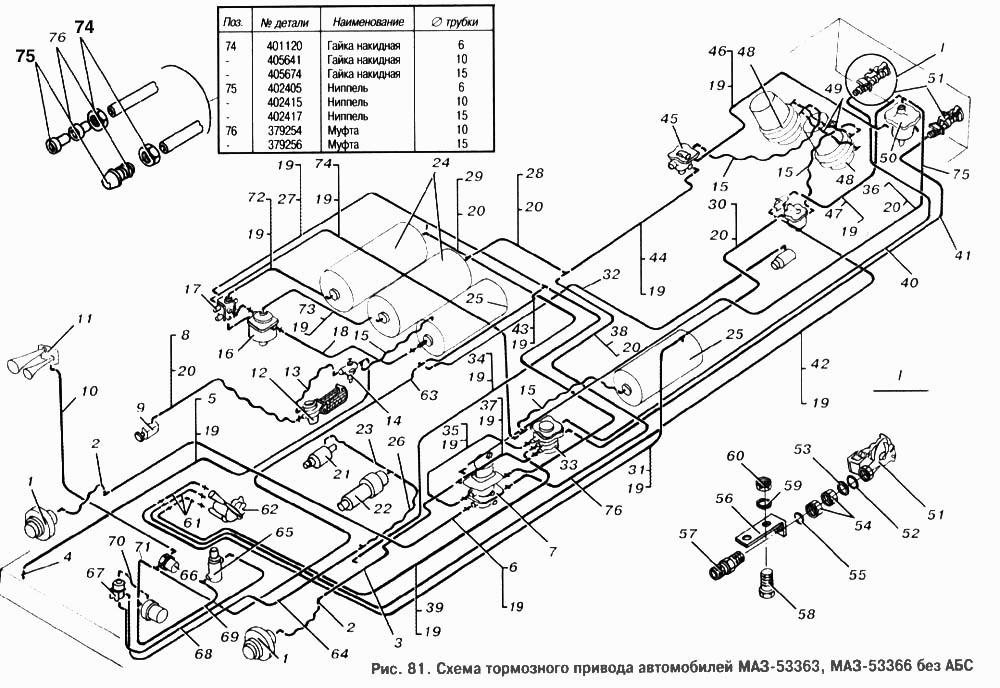

Схема гальмівного приводу автомобілів МАЗ-53363, МАЗ-53366 без АБС
100%
Назва деталі
Автоматична з'єднувальна головка
Заводський номер
64226-3521110
Кількість на модель
1
№
Назва деталі
Компресор
Заводський номер
161.3509012-20
Кількість на модель
1
№
Назва деталі
Компресор у зборі
Заводський номер
16.3509012
Кількість на модель
1
№
Назва деталі
Клапан контрольного виходу
Заводський номер
105. 069.05.000
Кількість на модель
8
№
Назва деталі
Клапан контрольного виходу в зборі
Заводський номер
100-3515310
Кількість на модель
8
№
Назва деталі
Двомагістральний клапан
Заводський номер
64221-3562010
Кількість на модель
2
№
Назва деталі
Гальмівна камера
Заводський номер
100-3519210-01
Кількість на модель
2
№
Назва деталі
Задня гальмівна камера
Заводський номер
24. 3519200-01
Кількість на модель
2
№
Камера гальмівна задня з пружинним енергоакумулятором тип 24/24 100-3519200 (КАМАЗ, МАЗ, ЗІЛ, КрАЗ)
Виробник
RedLorry
Ціна
2041.91 ₴
Наявність
В наявності
Заводський номер
100-3519200
Назва деталі
Гальмівна камера
Заводський номер
100-3519200
Кількість на модель
2
№
Камера гальмівна задня з пружинним енергоакумулятором тип 24/24 100-3519200 (КАМАЗ, МАЗ, ЗІЛ, КрАЗ)
Виробник
RedLorry
Ціна
2041.91 ₴
Наявність
В наявності
Заводський номер
100-3519200
Назва деталі
Передня гальмівна камера
Заводський номер
5336-3519210
Кількість на модель
2
№
1
Назва деталі
Шланг
Заводський номер
6422-3506094
Кількість на модель
2
№
2
Назва деталі
Трубка
Заводський номер
64229-3506283-10
Кількість на модель
1
№
3
Назва деталі
Клапан контрольного виходу
Заводський номер
13.3515310
Кількість на модель
8
№
4
Назва деталі
Трубка
Заводський номер
64229-3506130-10
Кількість на модель
1
№
5
Назва деталі
Трубка
Заводський номер
64229-3506282-10
Кількість на модель
1
№
6
Назва деталі
Двосекційний гальмівний кран із важелем
Заводський номер
100-3514008
Кількість на модель
1
№
7
Назва деталі
Трубка
Заводський номер
6422-3506142-10
Кількість на модель
1
№
8
Назва деталі
Компресор
Заводський номер
5336-3509012
Кількість на модель
1
№
9
Назва деталі
Трубка
Заводський номер
64226-3506316
Кількість на модель
1
№
10
Назва деталі
Пневматичний сигнал
Заводський номер
С40-3721000
Кількість на модель
1
№
11
Назва деталі
Вологовіддільник у зборі
Заводський номер
11.3511010
Кількість на модель
1
№
12
Назва деталі
Шланг до чотириконтурного клапана
Заводський номер
5336-3506187-01
Кількість на модель
1
№
13
Назва деталі
Регулятор тиску
Заводський номер
100-3512010
Кількість на модель
1
№
14
Назва деталі
Шланг до задніх гальмівних камер
Заводський номер
6422-3506085-01
Кількість на модель
4
№
15
Назва деталі
Захист від замерзання
Заводський номер
100-3536010
Кількість на модель
1
№
16
Назва деталі
Чотириконтурний клапан
Заводський номер
943.702.120.0
Кількість на модель
1
№
17
Назва деталі
Трубка
Заводський номер
64229-3506148-20
Кількість на модель
1
№
18
Назва деталі
Кільце
Заводський номер
008-011-19-2-3
Кількість на модель
43
№
19
Назва деталі
Кільце- -
Заводський номер
012-016-25-2-3
Кількість на модель
24
№
20
Назва деталі
Циліндр
Заводський номер
100-3570110
Кількість на модель
1
№
21
Назва деталі
Циліндр
Заводський номер
100-3570210
Кількість на модель
1
№
22
Назва деталі
Трубка
Заводський номер
5551-3570234-01
Кількість на модель
1
№
23
Назва деталі
Ресивер А40-280
Заводський номер
6303-3513015-10
Кількість на модель
2
№
24
Назва деталі
Ресивер А20-220
Заводський номер
5336-3513015
Кількість на модель
2
№
25
Назва деталі
Трубка
Заводський номер
5336-3570230
Кількість на модель
1
№
26
Назва деталі
Трубка
Заводський номер
64229-3506258
Кількість на модель
1
№
27
Назва деталі
Трубка
Заводський номер
64229-3506154
Кількість на модель
1
№
28
Назва деталі
Трубка
Заводський номер
64229-3506240-20
Кількість на модель
1
№
29
Назва деталі
Трубка
Заводський номер
53362-3506178
Кількість на модель
1
№
30
Назва деталі
Трубка
Заводський номер
64221-3506180-20
Кількість на модель
1
№
31
Назва деталі
Трубка
Заводський номер
5336-3506319
Кількість на модель
1
№
32
Назва деталі
Клапан управління причепом
Заводський номер
943.002.521.0
Кількість на модель
1
№
33
Назва деталі
Трубка
Заводський номер
64229-3506248-20
Кількість на модель
1
№
34
Назва деталі
Трубка
Заводський номер
54323-3506146-10
Кількість на модель
1
№
35
Назва деталі
Трубка
Заводський номер
53362-3506289
Кількість на модель
1
№
36
Назва деталі
Трубка
Заводський номер
64229-3506183-10
Кількість на модель
1
№
37
Назва деталі
Трубка
Заводський номер
64229-3506243-20
Кількість на модель
1
№
38
Назва деталі
Трубка
Заводський номер
64229-3506132-10
Кількість на модель
1
№
39
Назва деталі
Трубка
Заводський номер
53362-3506336
Кількість на модель
1
№
40
Назва деталі
Трубка
Заводський номер
53362-3506337
Кількість на модель
1
№
41
Назва деталі
Трубка
Заводський номер
53361-3506136
Кількість на модель
1
№
42
Назва деталі
Трубка
Заводський номер
64229-3506305
Кількість на модель
1
№
43
Назва деталі
Трубка
Заводський номер
53362-3506188
Кількість на модель
1
№
44
Назва деталі
Прискорювальний клапан
Заводський номер
11-3518010
Кількість на модель
2
№
45
Назва деталі
Трубка
Заводський номер
53361-3506158
Кількість на модель
1
№
46
Назва деталі
Трубка
Заводський номер
53361-3506280
Кількість на модель
1
№
47
Назва деталі
Задня гальмівна камера
Заводський номер
5336-3519200
Кількість на модель
2
№
48
Назва деталі
Шланг
Заводський номер
500-3506060-Б2
Кількість на модель
2
№
49
Назва деталі
Регулятор гальмівної сили
Заводський номер
100-3533010
Кількість на модель
1
№
50
Назва деталі
Кільце
Заводський номер
014-018-25-2-3
Кількість на модель
2
№
52
Назва деталі
Диск
Заводський номер
375960
Кількість на модель
2
№
53
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
250636
Кількість на модель
4
№
54
Назва деталі
Диск
Заводський номер
250159
Кількість на модель
2
№
55
Назва деталі
Кронштейн
Заводський номер
63031-3521050
Кількість на модель
2
№
56
Назва деталі
Ніпель
Заводський номер
401509
Кількість на модель
2
№
57
Назва деталі
гвинт
Заводський номер
201497
Кількість на модель
4
№
58
Назва деталі
Диск
Заводський номер
252136
Кількість на модель
4
№
59
Шайба пружинна 10 (гровер) оцинкована 1/05168/77
Виробник
RedLorry
Ціна
0.61 ₴
Наявність
В наявності
Заводський номер
1/05168/77
Назва деталі
Гайка М10-6Н
Заводський номер
252536
Кількість на модель
4
№
60
Назва деталі
Трубка
Заводський номер
64221-3537020-20
Кількість на модель
1
№
61
Назва деталі
Гальмівний кран
Заводський номер
961.702.005.0
Кількість на модель
1
№
62
Назва деталі
Трубка
Заводський номер
64229-3506184-20
Кількість на модель
1
№
63
Назва деталі
Трубка
Заводський номер
64229-3506139-20
Кількість на модель
1
№
64
Назва деталі
Кран
Заводський номер
100-3537110
Кількість на модель
1
№
65
Назва деталі
Клапан пневмосигналу
Заводський номер
16. 3741000
Кількість на модель
1
№
66
Назва деталі
Двомагістральний клапан
Заводський номер
100-3562010
Кількість на модель
2
№
67
Назва деталі
Трубка
Заводський номер
64226-3570240-10
Кількість на модель
1
№
68
Назва деталі
Трубка
Заводський номер
64226-3570212-10
Кількість на модель
1
№
69
Назва деталі
Трубка
Заводський номер
54325-1115042
Кількість на модель
1
№
70
Назва деталі
Трубка
Заводський номер
5551-1115040
Кількість на модель
1
№
71
Назва деталі
Трубка
Заводський номер
6303-3506183
Кількість на модель
1
№
72
Назва деталі
Трубка
Заводський номер
64229-3506194
Кількість на модель
1
№
73
Назва деталі
Трубка
Заводський номер
54323-3506134
Кількість на модель
1
№
74
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Автоматична з'єднувальна головка | 64226-3521110 | 1 | 1 | |||||||||||||||||||||||
| Компресор | 161.3509012-20 | 1 | 1 | |||||||||||||||||||||||
| Компресор у зборі | 16.3509012 | 1 | 1 | |||||||||||||||||||||||
| Клапан контрольного виходу | 105. 069.05.000 | 8 | 8 | |||||||||||||||||||||||
| Клапан контрольного виходу в зборі | 100-3515310 | 8 | 8 | |||||||||||||||||||||||
| Двомагістральний клапан | 64221-3562010 | 2 | 2 | |||||||||||||||||||||||
| Гальмівна камера | 100-3519210-01 | 2 | 2 | |||||||||||||||||||||||
| Задня гальмівна камера | 24. 3519200-01 | 2 | 2 | |||||||||||||||||||||||
| ||||||||||||||||||||||||||
| Гальмівна камера | 100-3519200 | 2 | 2 | |||||||||||||||||||||||
| ||||||||||||||||||||||||||
| 1 | Передня гальмівна камера | 5336-3519210 | 2 | 2 | 1 | |||||||||||||||||||||
| 2 | Шланг | 6422-3506094 | 2 | 2 | 2 | |||||||||||||||||||||
| 3 | Трубка | 64229-3506283-10 | 1 | 1 | 3 | |||||||||||||||||||||
| 4 | Клапан контрольного виходу | 13.3515310 | 8 | 8 | 4 | |||||||||||||||||||||
| 5 | Трубка | 64229-3506130-10 | 1 | 1 | 5 | |||||||||||||||||||||
| 6 | Трубка | 64229-3506282-10 | 1 | 1 | 6 | |||||||||||||||||||||
| 7 | Двосекційний гальмівний кран із важелем | 100-3514008 | 1 | 1 | 7 | |||||||||||||||||||||
| 8 | Трубка | 6422-3506142-10 | 1 | 1 | 8 | |||||||||||||||||||||
| 9 | Компресор | 5336-3509012 | 1 | 1 | 9 | |||||||||||||||||||||
| 10 | Трубка | 64226-3506316 | 1 | 1 | 10 | |||||||||||||||||||||
| 11 | Пневматичний сигнал | С40-3721000 | 1 | 1 | 11 | |||||||||||||||||||||
| 12 | Вологовіддільник у зборі | 11.3511010 | 1 | 1 | 12 | |||||||||||||||||||||
| 13 | Шланг до чотириконтурного клапана | 5336-3506187-01 | 1 | 1 | 13 | |||||||||||||||||||||
| 14 | Регулятор тиску | 100-3512010 | 1 | 1 | 14 | |||||||||||||||||||||
| 15 | Шланг до задніх гальмівних камер | 6422-3506085-01 | 4 | 4 | 15 | |||||||||||||||||||||
| 16 | Захист від замерзання | 100-3536010 | 1 | 1 | 16 | |||||||||||||||||||||
| 17 | Чотириконтурний клапан | 943.702.120.0 | 1 | 1 | 17 | |||||||||||||||||||||
| 18 | Трубка | 64229-3506148-20 | 1 | 1 | 18 | |||||||||||||||||||||
| 19 | Кільце | 008-011-19-2-3 | 43 | 43 | 19 | |||||||||||||||||||||
| 20 | Кільце- - | 012-016-25-2-3 | 24 | 24 | 20 | |||||||||||||||||||||
| 21 | Циліндр | 100-3570110 | 1 | 1 | 21 | |||||||||||||||||||||
| 22 | Циліндр | 100-3570210 | 1 | 1 | 22 | |||||||||||||||||||||
| 23 | Трубка | 5551-3570234-01 | 1 | 1 | 23 | |||||||||||||||||||||
| 24 | Ресивер А40-280 | 6303-3513015-10 | 2 | 2 | 24 | |||||||||||||||||||||
| 25 | Ресивер А20-220 | 5336-3513015 | 2 | 2 | 25 | |||||||||||||||||||||
| 26 | Трубка | 5336-3570230 | 1 | 1 | 26 | |||||||||||||||||||||
| 27 | Трубка | 64229-3506258 | 1 | 1 | 27 | |||||||||||||||||||||
| 28 | Трубка | 64229-3506154 | 1 | 1 | 28 | |||||||||||||||||||||
| 29 | Трубка | 64229-3506240-20 | 1 | 1 | 29 | |||||||||||||||||||||
| 30 | Трубка | 53362-3506178 | 1 | 1 | 30 | |||||||||||||||||||||
| 31 | Трубка | 64221-3506180-20 | 1 | 1 | 31 | |||||||||||||||||||||
| 32 | Трубка | 5336-3506319 | 1 | 1 | 32 | |||||||||||||||||||||
| 33 | Клапан управління причепом | 943.002.521.0 | 1 | 1 | 33 | |||||||||||||||||||||
| 34 | Трубка | 64229-3506248-20 | 1 | 1 | 34 | |||||||||||||||||||||
| 35 | Трубка | 54323-3506146-10 | 1 | 1 | 35 | |||||||||||||||||||||
| 36 | Трубка | 53362-3506289 | 1 | 1 | 36 | |||||||||||||||||||||
| 37 | Трубка | 64229-3506183-10 | 1 | 1 | 37 | |||||||||||||||||||||
| 38 | Трубка | 64229-3506243-20 | 1 | 1 | 38 | |||||||||||||||||||||
| 39 | Трубка | 64229-3506132-10 | 1 | 1 | 39 | |||||||||||||||||||||
| 40 | Трубка | 53362-3506336 | 1 | 1 | 40 | |||||||||||||||||||||
| 41 | Трубка | 53362-3506337 | 1 | 1 | 41 | |||||||||||||||||||||
| 42 | Трубка | 53361-3506136 | 1 | 1 | 42 | |||||||||||||||||||||
| 43 | Трубка | 64229-3506305 | 1 | 1 | 43 | |||||||||||||||||||||
| 44 | Трубка | 53362-3506188 | 1 | 1 | 44 | |||||||||||||||||||||
| 45 | Прискорювальний клапан | 11-3518010 | 2 | 2 | 45 | |||||||||||||||||||||
| 46 | Трубка | 53361-3506158 | 1 | 1 | 46 | |||||||||||||||||||||
| 47 | Трубка | 53361-3506280 | 1 | 1 | 47 | |||||||||||||||||||||
| 48 | Задня гальмівна камера | 5336-3519200 | 2 | 2 | 48 | |||||||||||||||||||||
| 49 | Шланг | 500-3506060-Б2 | 2 | 2 | 49 | |||||||||||||||||||||
| 50 | Регулятор гальмівної сили | 100-3533010 | 1 | 1 | 50 | |||||||||||||||||||||
| 52 | Кільце | 014-018-25-2-3 | 2 | 2 | 52 | |||||||||||||||||||||
| 53 | Диск | 375960 | 2 | 2 | 53 | |||||||||||||||||||||
| 54 | Гайка М16х1,5-6Н | 250636 | 4 | 4 | 54 | |||||||||||||||||||||
| 55 | Диск | 250159 | 2 | 2 | 55 | |||||||||||||||||||||
| 56 | Кронштейн | 63031-3521050 | 2 | 2 | 56 | |||||||||||||||||||||
| 57 | Ніпель | 401509 | 2 | 2 | 57 | |||||||||||||||||||||
| 58 | гвинт | 201497 | 4 | 4 | 58 | |||||||||||||||||||||
| 59 | Диск | 252136 | 4 | 4 | 59 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 60 | Гайка М10-6Н | 252536 | 4 | 4 | 60 | |||||||||||||||||||||
| 61 | Трубка | 64221-3537020-20 | 1 | 1 | 61 | |||||||||||||||||||||
| 62 | Гальмівний кран | 961.702.005.0 | 1 | 1 | 62 | |||||||||||||||||||||
| 63 | Трубка | 64229-3506184-20 | 1 | 1 | 63 | |||||||||||||||||||||
| 64 | Трубка | 64229-3506139-20 | 1 | 1 | 64 | |||||||||||||||||||||
| 65 | Кран | 100-3537110 | 1 | 1 | 65 | |||||||||||||||||||||
| 66 | Клапан пневмосигналу | 16. 3741000 | 1 | 1 | 66 | |||||||||||||||||||||
| 67 | Двомагістральний клапан | 100-3562010 | 2 | 2 | 67 | |||||||||||||||||||||
| 68 | Трубка | 64226-3570240-10 | 1 | 1 | 68 | |||||||||||||||||||||
| 69 | Трубка | 64226-3570212-10 | 1 | 1 | 69 | |||||||||||||||||||||
| 70 | Трубка | 54325-1115042 | 1 | 1 | 70 | |||||||||||||||||||||
| 71 | Трубка | 5551-1115040 | 1 | 1 | 71 | |||||||||||||||||||||
| 72 | Трубка | 6303-3506183 | 1 | 1 | 72 | |||||||||||||||||||||
| 73 | Трубка | 64229-3506194 | 1 | 1 | 73 | |||||||||||||||||||||
| 74 | Трубка | 54323-3506134 | 1 | 1 | 74 | |||||||||||||||||||||
