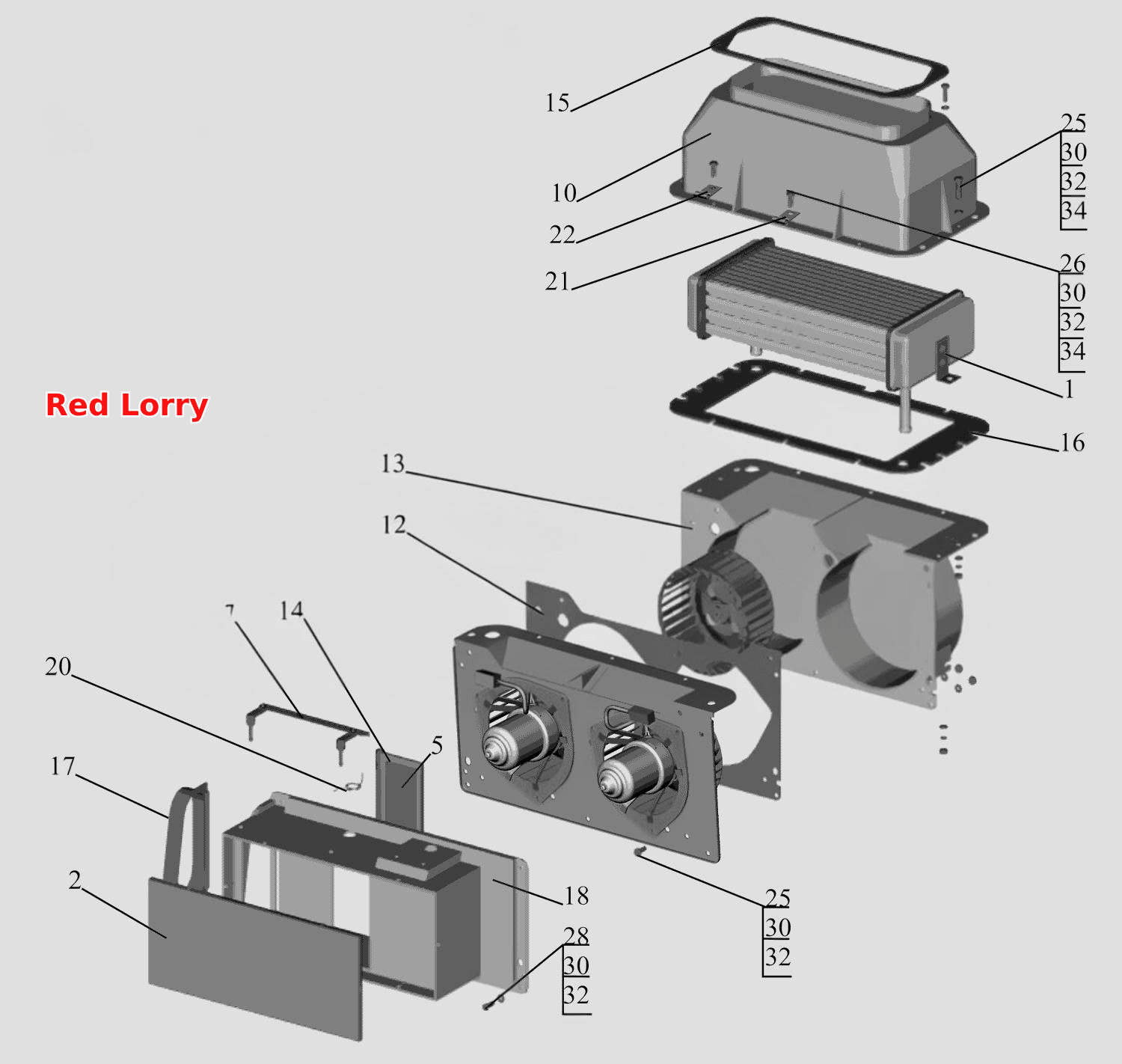

Обігрівач
100%
Назва деталі
Радіатор опалення
Заводський номер
64221-8101060-011
Кількість на модель
1
№
1
Назва деталі
Фільтр
Заводський номер
64221-8101110
Кількість на модель
1
№
2
Назва деталі
Заслінка
Заводський номер
64221-8102331
Кількість на модель
№
5
Назва деталі
Тяга
Заводський номер
64221-8109157
Кількість на модель
1
№
7
Назва деталі
Верхня частина корпусу обігрівача
Заводський номер
64221-8101064-10
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
64221-8101100
Кількість на модель
1
№
12
Назва деталі
Нижній корпус обігрівача
Заводський номер
64221-8101102
Кількість на модель
1
№
13
Назва деталі
Ущільнювач
Заводський номер
64221-8102342
Кількість на модель
1
№
14
Назва деталі
Верхній ущільнювач
Заводський номер
5336-8101129
Кількість на модель
1
№
15
Назва деталі
Нижній ущільнювач
Заводський номер
64221-8101131-20
Кількість на модель
1
№
16
Назва деталі
Рециркуляційний патрубок
Заводський номер
64221-8102362
Кількість на модель
1
№
17
Назва деталі
Повітрозабірник
Заводський номер
64221-8101227
Кількість на модель
1
№
18
Назва деталі
Пружина
Заводський номер
6430-8109159
Кількість на модель
1
№
20
Назва деталі
Скоба
Заводський номер
379325
Кількість на модель
1
№
21
Назва деталі
Скоба
Заводський номер
379327
Кількість на модель
1
№
22
Назва деталі
гвинт
Заводський номер
201420
Кількість на модель
10
№
25
Назва деталі
Болт M6-6gх30
Заводський номер
370536
Кількість на модель
4
№
26
Назва деталі
Гвинт
Заводський номер
220109
Кількість на модель
5
№
28
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
19
№
30
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
29
№
32
Назва деталі
Диск 6L
Заводський номер
252154
Кількість на модель
10
№
34
Назва деталі
Вентиляційний блок
Заводський номер
64221-8118010
Кількість на модель
1
№
37
Назва деталі
Вентиляційний блок
Заводський номер
64221-8118010-700
Кількість на модель
1
№
37
Назва деталі
Вентиляційний блок
Заводський номер
64221-8118010-001
Кількість на модель
1
№
37
Назва деталі
Вентиляційний блок
Заводський номер
64221-8118010-701
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Радіатор опалення | 64221-8101060-011 | 1 | 1 | 1 | |||
| 2 | Фільтр | 64221-8101110 | 1 | 1 | 2 | |||
| 5 | Заслінка | 64221-8102331 | 5 | |||||
| 7 | Тяга | 64221-8109157 | 1 | 1 | 7 | |||
| 10 | Верхня частина корпусу обігрівача | 64221-8101064-10 | 1 | 1 | 10 | |||
| 12 | Прокладка | 64221-8101100 | 1 | 1 | 12 | |||
| 13 | Нижній корпус обігрівача | 64221-8101102 | 1 | 1 | 13 | |||
| 14 | Ущільнювач | 64221-8102342 | 1 | 1 | 14 | |||
| 15 | Верхній ущільнювач | 5336-8101129 | 1 | 1 | 15 | |||
| 16 | Нижній ущільнювач | 64221-8101131-20 | 1 | 1 | 16 | |||
| 17 | Рециркуляційний патрубок | 64221-8102362 | 1 | 1 | 17 | |||
| 18 | Повітрозабірник | 64221-8101227 | 1 | 1 | 18 | |||
| 20 | Пружина | 6430-8109159 | 1 | 1 | 20 | |||
| 21 | Скоба | 379325 | 1 | 1 | 21 | |||
| 22 | Скоба | 379327 | 1 | 1 | 22 | |||
| 25 | гвинт | 201420 | 10 | 10 | 25 | |||
| 26 | Болт M6-6gх30 | 370536 | 4 | 4 | 26 | |||
| 28 | Гвинт | 220109 | 5 | 5 | 28 | |||
| 30 | Гайка | 250508 | 19 | 19 | 30 | |||
| 32 | Диск | 252004 | 29 | 29 | 32 | |||
| 34 | Диск 6L | 252154 | 10 | 10 | 34 | |||
| 37 | Вентиляційний блок | 64221-8118010 | 1 | 1 | 37 | |||
| 37 | Вентиляційний блок | 64221-8118010-700 | 1 | 1 | 37 | |||
| 37 | Вентиляційний блок | 64221-8118010-001 | 1 | 1 | 37 | |||
| 37 | Вентиляційний блок | 64221-8118010-701 | 1 | 1 | 37 |
