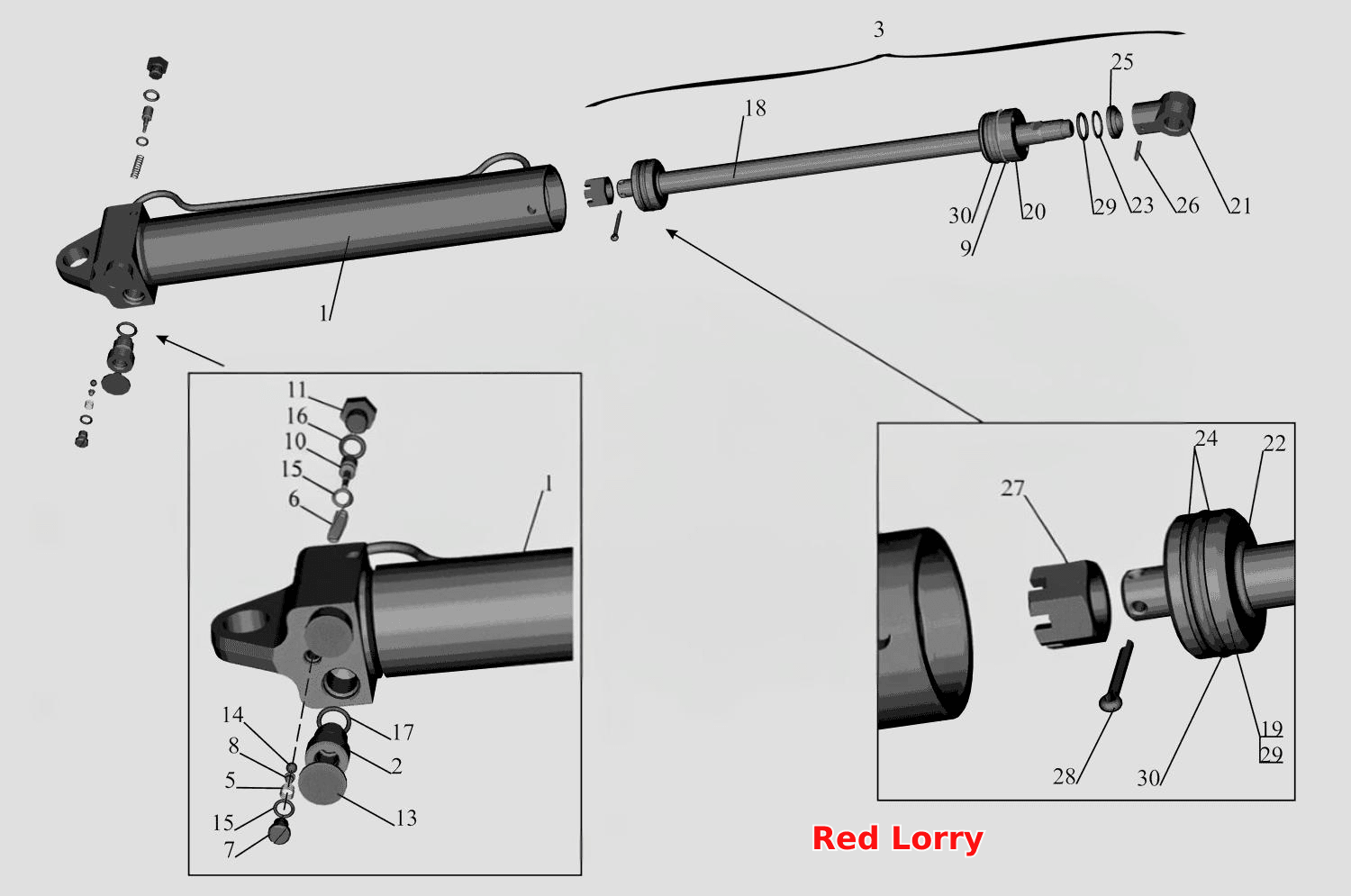

Гідроциліндр
100%
Назва деталі
Корпус циліндра
Заводський номер
64221-5003015
Кількість на модель
1
№
1
Назва деталі
Дросель з фільтрами
Заводський номер
64221-5003030
Кількість на модель
2
№
2
Назва деталі
Стебло
Заводський номер
64221-5003040
Кількість на модель
1
№
3
Назва деталі
Пружина
Заводський номер
64221-5003045
Кількість на модель
1
№
5
Назва деталі
Пружина
Заводський номер
64221-5003047
Кількість на модель
1
№
6
Назва деталі
Затор
Заводський номер
64221-5003049
Кількість на модель
1
№
7
Назва деталі
Опора
Заводський номер
64221-5003057
Кількість на модель
1
№
8
Назва деталі
Штифт
Заводський номер
64221-5003082
Кількість на модель
1
№
9
Назва деталі
Штовхач
Заводський номер
64221-5003101
Кількість на модель
1
№
10
Назва деталі
Затор
Заводський номер
64221-5003158
Кількість на модель
1
№
11
Назва деталі
Заглушка М12x1.25
Заводський номер
378939
Кількість на модель
1
№
13
Назва деталі
Партнер
Заводський номер
6-20
Кількість на модель
1
№
14
Назва деталі
Партнер
Заводський номер
6-60
Кількість на модель
1
№
14
Назва деталі
Кільце
Заводський номер
006-009-19-2-3
Кількість на модель
1
№
15
Назва деталі
Кільце
Заводський номер
009-012-19-2-3
Кількість на модель
1
№
16
Назва деталі
Кільце
Заводський номер
015-019-25-2-3
Кількість на модель
1
№
17
Назва деталі
Стебло
Заводський номер
64221-5003041
Кількість на модель
1
№
18
Назва деталі
Поршень
Заводський номер
64221-5003042
Кількість на модель
1
№
19
Назва деталі
Кришка
Заводський номер
64221-5003046
Кількість на модель
1
№
20
Назва деталі
Головка штока
Заводський номер
64221-5003051
Кількість на модель
1
№
21
Назва деталі
Напівкільце стопорне
Заводський номер
64221-5003081
Кількість на модель
2
№
22
Назва деталі
Захисна шайба
Заводський номер
64221-5003084
Кількість на модель
1
№
23
Назва деталі
Захисна шайба
Заводський номер
64221-5003085
Кількість на модель
2
№
24
Назва деталі
Захисне кільце
Заводський номер
503-3405120
Кількість на модель
1
№
25
Назва деталі
Штифт 4х22
Заводський номер
377352
Кількість на модель
1
№
26
Назва деталі
Гайка М__NT__1__х__NT__2__, __NT__0__Н
Заводський номер
250871
Кількість на модель
1
№
27
Назва деталі
Шплінт 4х25
Заводський номер
258053
Кількість на модель
1
№
28
Назва деталі
Кільце- -
Заводський номер
020-025-30-2-3
Кількість на модель
2
№
29
Назва деталі
Кільце
Заводський номер
037-045-46-2-3
Кількість на модель
2
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус циліндра | 64221-5003015 | 1 | 1 | 1 | |||
| 2 | Дросель з фільтрами | 64221-5003030 | 2 | 2 | 2 | |||
| 3 | Стебло | 64221-5003040 | 1 | 1 | 3 | |||
| 5 | Пружина | 64221-5003045 | 1 | 1 | 5 | |||
| 6 | Пружина | 64221-5003047 | 1 | 1 | 6 | |||
| 7 | Затор | 64221-5003049 | 1 | 1 | 7 | |||
| 8 | Опора | 64221-5003057 | 1 | 1 | 8 | |||
| 9 | Штифт | 64221-5003082 | 1 | 1 | 9 | |||
| 10 | Штовхач | 64221-5003101 | 1 | 1 | 10 | |||
| 11 | Затор | 64221-5003158 | 1 | 1 | 11 | |||
| 13 | Заглушка М12x1.25 | 378939 | 1 | 1 | 13 | |||
| 14 | Партнер | 6-20 | 1 | 1 | 14 | |||
| 14 | Партнер | 6-60 | 1 | 1 | 14 | |||
| 15 | Кільце | 006-009-19-2-3 | 1 | 1 | 15 | |||
| 16 | Кільце | 009-012-19-2-3 | 1 | 1 | 16 | |||
| 17 | Кільце | 015-019-25-2-3 | 1 | 1 | 17 | |||
| 18 | Стебло | 64221-5003041 | 1 | 1 | 18 | |||
| 19 | Поршень | 64221-5003042 | 1 | 1 | 19 | |||
| 20 | Кришка | 64221-5003046 | 1 | 1 | 20 | |||
| 21 | Головка штока | 64221-5003051 | 1 | 1 | 21 | |||
| 22 | Напівкільце стопорне | 64221-5003081 | 2 | 2 | 22 | |||
| 23 | Захисна шайба | 64221-5003084 | 1 | 1 | 23 | |||
| 24 | Захисна шайба | 64221-5003085 | 2 | 2 | 24 | |||
| 25 | Захисне кільце | 503-3405120 | 1 | 1 | 25 | |||
| 26 | Штифт 4х22 | 377352 | 1 | 1 | 26 | |||
| 27 | Гайка М__NT__1__х__NT__2__, __NT__0__Н | 250871 | 1 | 1 | 27 | |||
| 28 | Шплінт 4х25 | 258053 | 1 | 1 | 28 | |||
| 29 | Кільце- - | 020-025-30-2-3 | 2 | 2 | 29 | |||
| 30 | Кільце | 037-045-46-2-3 | 2 | 2 | 30 |
