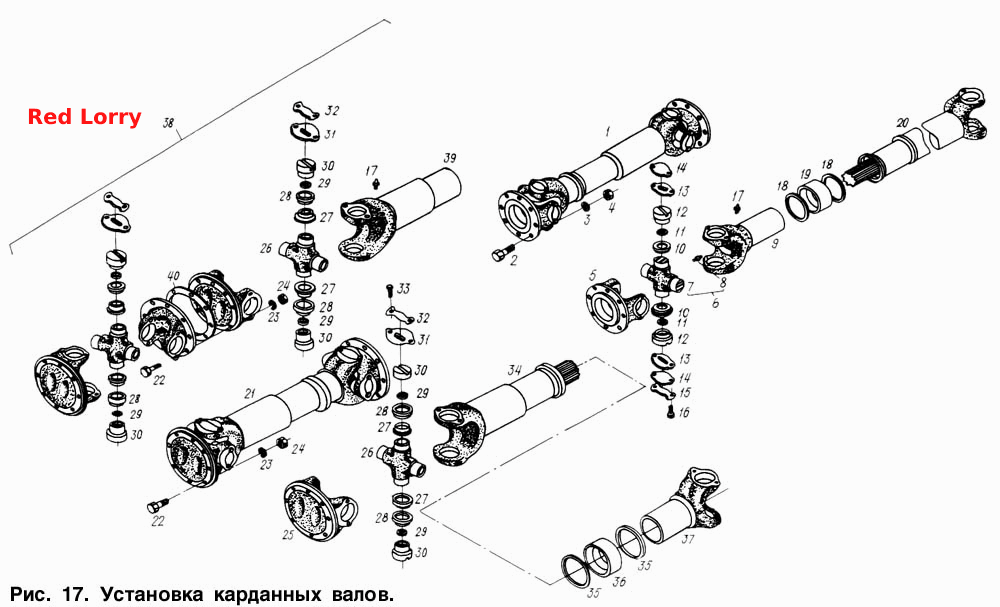

Монтаж карданних валів
100%
Назва деталі
Карданний вал
Заводський номер
6317-2203010-01
Кількість на модель
1
№
1
Назва деталі
Болт M12x1,25-6gx40
Заводський номер
201567
Кількість на модель
32
№
2
Назва деталі
Диск
Заводський номер
252137
Кількість на модель
32
№
3
Назва деталі
Гайка
Заводський номер
250515
Кількість на модель
32
№
4
Назва деталі
Фланець-вилка
Заводський номер
500А-2201049-11
Кількість на модель
4
№
5
Назва деталі
Хрестовина карданного вала (комплект)
Заводський номер
4310-2205026-10
Кількість на модель
4
№
6
Назва деталі
Хрестовина
Заводський номер
4310-2205030-10
Кількість на модель
4
№
7
Назва деталі
Маслянка 2.3.90.Ц6
Заводський номер
264040
Кількість на модель
4
№
8
Назва деталі
Повзункова вилка
Заводський номер
5336-2201047
Кількість на модель
2
№
9
Назва деталі
Торцеве ущільнення
Заводський номер
131-2205042-Б
Кількість на модель
16
№
10
Назва деталі
Диск
Заводський номер
6422.2205035
Кількість на модель
16
№
11
Назва деталі
Подшипник
Заводський номер
804707 К8С10
Кількість на модель
16
№
12
Назва деталі
Кришка підшипника
Заводський номер
6422-2201040
Кількість на модель
16
№
13
Назва деталі
Балансувальна пластина
Заводський номер
500А-2202080
Кількість на модель
2
№
14
Назва деталі
Пластина
Заводський номер
6422-2201041
Кількість на модель
16
№
15
Назва деталі
Болт Mx- x
Заводський номер
201514
Кількість на модель
32
№
16
Назва деталі
Маслянка 1.3.Ц6
Заводський номер
264020
Кількість на модель
4
№
17
Назва деталі
Ущільнювальне кільце
Заводський номер
6422-2205034
Кількість на модель
2
№
18
Назва деталі
Ущільнювальне кільце
Заводський номер
6422-2205088
Кількість на модель
4
№
19
Назва деталі
Карданний вал
Заводський номер
6422-2205013
Кількість на модель
1
№
20
Назва деталі
Карданний вал у зборі
Заводський номер
6317-2205010-01
Кількість на модель
1
№
21
Назва деталі
Болт M14x1,5-6gx50
Заводський номер
372538
Кількість на модель
24
№
22
Назва деталі
Шайба 14.ОТ
Заводський номер
252138
Кількість на модель
24
№
23
Назва деталі
Гайка М14х1,5-6Н
Заводський номер
250559
Кількість на модель
24
№
24
Назва деталі
Фланець-вилка
Заводський номер
540-2201049-Б
Кількість на модель
5
№
25
Назва деталі
Хрестовина в зборі
Заводський номер
7522-2201026
Кількість на модель
4
№
26
Назва деталі
Обойма в зборі
Заводський номер
700-2201070
Кількість на модель
16
№
27
Назва деталі
Торцеві ущільнювачі
Заводський номер
540-2201027
Кількість на модель
16
№
28
Назва деталі
Диск
Заводський номер
7522-2201035
Кількість на модель
16
№
29
Назва деталі
Подшипник
Заводський номер
804709А1С10
Кількість на модель
16
№
30
Назва деталі
Кришка
Заводський номер
525-2201040-10
Кількість на модель
16
№
31
Назва деталі
Стопорна пластина
Заводський номер
525-2201041-11
Кількість на модель
16
№
32
Назва деталі
Болт M10х1
Заводський номер
340161
Кількість на модель
32
№
33
Назва деталі
Повзункова вилка
Заводський номер
64221-2201047
Кількість на модель
1
№
34
Назва деталі
Кільце
Заводський номер
6422-2205034-10
Кількість на модель
1
№
35
Назва деталі
Скоба
Заводський номер
53205-2205088
Кількість на модель
2
№
36
Назва деталі
Карданний вал
Заводський номер
64221-2205013-01
Кількість на модель
1
№
37
Назва деталі
Карданний вал у зборі
Заводський номер
6317-2218010-01
Кількість на модель
1
№
38
Назва деталі
Повзункова вилка
Заводський номер
6317-2218047-10
Кількість на модель
1
№
39
Назва деталі
Кільце
Заводський номер
6317-2218140
Кількість на модель
1
№
40
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Карданний вал | 6317-2203010-01 | 1 | 1 | 1 | |||
| 2 | Болт M12x1,25-6gx40 | 201567 | 32 | 32 | 2 | |||
| 3 | Диск | 252137 | 32 | 32 | 3 | |||
| 4 | Гайка | 250515 | 32 | 32 | 4 | |||
| 5 | Фланець-вилка | 500А-2201049-11 | 4 | 4 | 5 | |||
| 6 | Хрестовина карданного вала (комплект) | 4310-2205026-10 | 4 | 4 | 6 | |||
| 7 | Хрестовина | 4310-2205030-10 | 4 | 4 | 7 | |||
| 8 | Маслянка 2.3.90.Ц6 | 264040 | 4 | 4 | 8 | |||
| 9 | Повзункова вилка | 5336-2201047 | 2 | 2 | 9 | |||
| 10 | Торцеве ущільнення | 131-2205042-Б | 16 | 16 | 10 | |||
| 11 | Диск | 6422.2205035 | 16 | 16 | 11 | |||
| 12 | Подшипник | 804707 К8С10 | 16 | 16 | 12 | |||
| 13 | Кришка підшипника | 6422-2201040 | 16 | 16 | 13 | |||
| 14 | Балансувальна пластина | 500А-2202080 | 2 | 2 | 14 | |||
| 15 | Пластина | 6422-2201041 | 16 | 16 | 15 | |||
| 16 | Болт Mx- x | 201514 | 32 | 32 | 16 | |||
| 17 | Маслянка 1.3.Ц6 | 264020 | 4 | 4 | 17 | |||
| 18 | Ущільнювальне кільце | 6422-2205034 | 2 | 2 | 18 | |||
| 19 | Ущільнювальне кільце | 6422-2205088 | 4 | 4 | 19 | |||
| 20 | Карданний вал | 6422-2205013 | 1 | 1 | 20 | |||
| 21 | Карданний вал у зборі | 6317-2205010-01 | 1 | 1 | 21 | |||
| 22 | Болт M14x1,5-6gx50 | 372538 | 24 | 24 | 22 | |||
| 23 | Шайба 14.ОТ | 252138 | 24 | 24 | 23 | |||
| 24 | Гайка М14х1,5-6Н | 250559 | 24 | 24 | 24 | |||
| 25 | Фланець-вилка | 540-2201049-Б | 5 | 5 | 25 | |||
| 26 | Хрестовина в зборі | 7522-2201026 | 4 | 4 | 26 | |||
| 27 | Обойма в зборі | 700-2201070 | 16 | 16 | 27 | |||
| 28 | Торцеві ущільнювачі | 540-2201027 | 16 | 16 | 28 | |||
| 29 | Диск | 7522-2201035 | 16 | 16 | 29 | |||
| 30 | Подшипник | 804709А1С10 | 16 | 16 | 30 | |||
| 31 | Кришка | 525-2201040-10 | 16 | 16 | 31 | |||
| 32 | Стопорна пластина | 525-2201041-11 | 16 | 16 | 32 | |||
| 33 | Болт M10х1 | 340161 | 32 | 32 | 33 | |||
| 34 | Повзункова вилка | 64221-2201047 | 1 | 1 | 34 | |||
| 35 | Кільце | 6422-2205034-10 | 1 | 1 | 35 | |||
| 36 | Скоба | 53205-2205088 | 2 | 2 | 36 | |||
| 37 | Карданний вал | 64221-2205013-01 | 1 | 1 | 37 | |||
| 38 | Карданний вал у зборі | 6317-2218010-01 | 1 | 1 | 38 | |||
| 39 | Повзункова вилка | 6317-2218047-10 | 1 | 1 | 39 | |||
| 40 | Кільце | 6317-2218140 | 1 | 1 | 40 |
