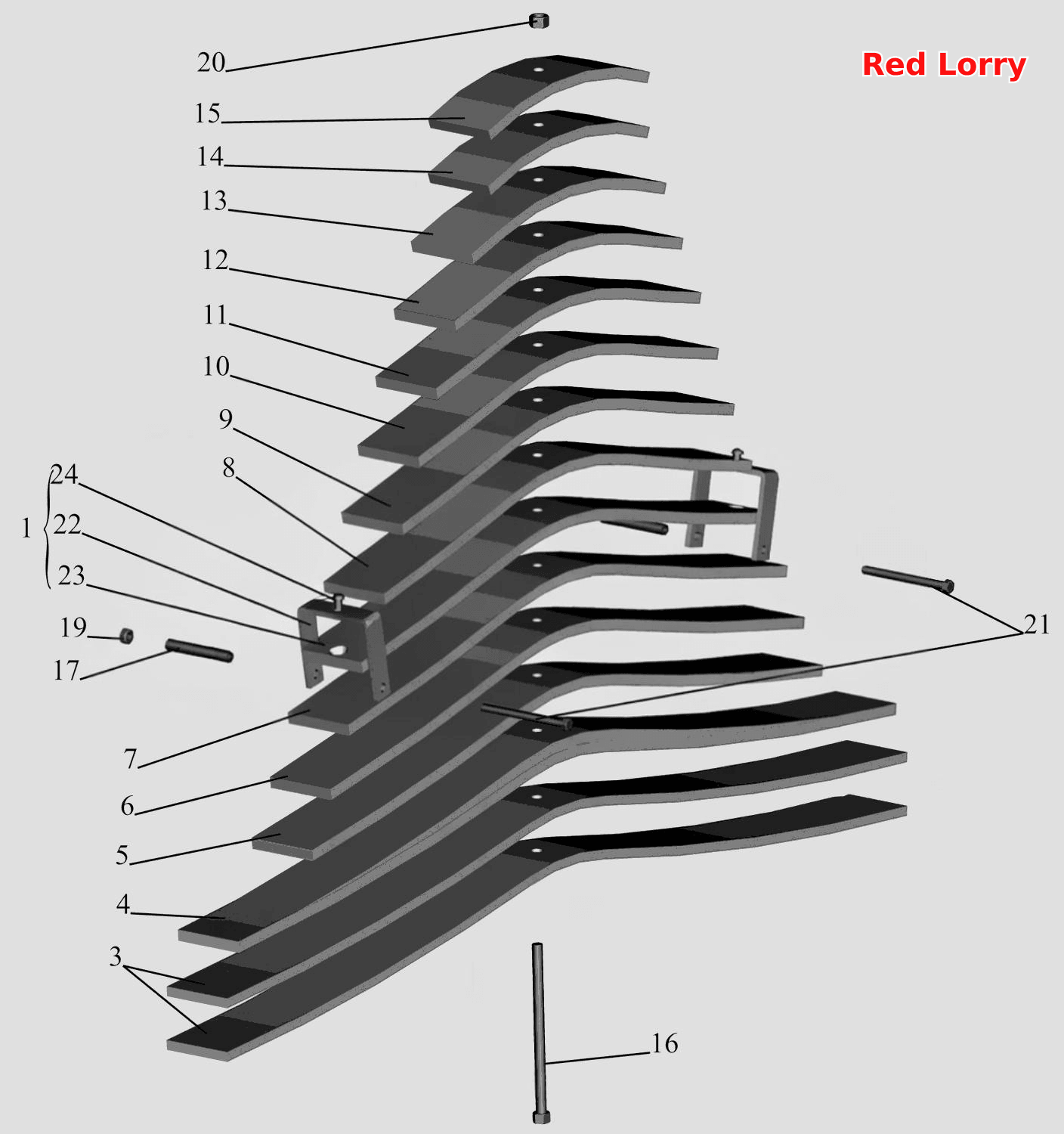

Задня ресора
100%
Назва деталі
Лист 7 с хомутами
Заводський номер
64229-2912052
Кількість на модель
1
№
1
Назва деталі
Лист ресори __NT__0__
Заводський номер
64229-2912102
Кількість на модель
2
№
3
Назва деталі
Аркуш 3
Заводський номер
64229-2912103
Кількість на модель
1
№
4
Назва деталі
Аркуш 4
Заводський номер
64229-2912104
Кількість на модель
1
№
5
Назва деталі
Аркуш 5
Заводський номер
64229-2912105
Кількість на модель
1
№
6
Назва деталі
Аркуш 6
Заводський номер
64229-2912106
Кількість на модель
1
№
7
Назва деталі
Аркуш 8
Заводський номер
64229-2912108
Кількість на модель
1
№
8
Назва деталі
Аркуш 9
Заводський номер
64229-2912109
Кількість на модель
1
№
9
Назва деталі
Аркуш 10
Заводський номер
64229-2912110
Кількість на модель
1
№
10
Назва деталі
Аркуш 11
Заводський номер
64229-2912111
Кількість на модель
1
№
11
Назва деталі
Аркуш 12
Заводський номер
64229-2912112
Кількість на модель
1
№
12
Назва деталі
Аркуш 13
Заводський номер
64229-2912113
Кількість на модель
1
№
13
Назва деталі
Аркуш 14
Заводський номер
64229-2912114
Кількість на модель
1
№
14
Назва деталі
Аркуш 15
Заводський номер
64229-2912115
Кількість на модель
1
№
15
Назва деталі
Центровий болт
Заводський номер
64229-2912032
Кількість на модель
1
№
16
Назва деталі
Розпірна втулка
Заводський номер
64229-2912068
Кількість на модель
2
№
17
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
374551
Кількість на модель
2
№
19
Назва деталі
Гайка М16х1,5-5Н6Н
Заводський номер
374727
Кількість на модель
1
№
20
Назва деталі
Болт M12x1.25-6gx136
Заводський номер
372495
Кількість на модель
2
№
21
Назва деталі
Хомут
Заводський номер
64229-2912062
Кількість на модель
2
№
22
Назва деталі
Аркуш 7
Заводський номер
64229-2912107
Кількість на модель
1
№
23
Назва деталі
Заклепка великого діаметра з напівкруглою зменшеною головкою (d=12, D=19, l=32, h=7,2, R=9,8)
Заводський номер
256872
Кількість на модель
2
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Лист 7 с хомутами | 64229-2912052 | 1 | 1 | 1 | |||
| 3 | Лист ресори __NT__0__ | 64229-2912102 | 2 | 2 | 3 | |||
| 4 | Аркуш 3 | 64229-2912103 | 1 | 1 | 4 | |||
| 5 | Аркуш 4 | 64229-2912104 | 1 | 1 | 5 | |||
| 6 | Аркуш 5 | 64229-2912105 | 1 | 1 | 6 | |||
| 7 | Аркуш 6 | 64229-2912106 | 1 | 1 | 7 | |||
| 8 | Аркуш 8 | 64229-2912108 | 1 | 1 | 8 | |||
| 9 | Аркуш 9 | 64229-2912109 | 1 | 1 | 9 | |||
| 10 | Аркуш 10 | 64229-2912110 | 1 | 1 | 10 | |||
| 11 | Аркуш 11 | 64229-2912111 | 1 | 1 | 11 | |||
| 12 | Аркуш 12 | 64229-2912112 | 1 | 1 | 12 | |||
| 13 | Аркуш 13 | 64229-2912113 | 1 | 1 | 13 | |||
| 14 | Аркуш 14 | 64229-2912114 | 1 | 1 | 14 | |||
| 15 | Аркуш 15 | 64229-2912115 | 1 | 1 | 15 | |||
| 16 | Центровий болт | 64229-2912032 | 1 | 1 | 16 | |||
| 17 | Розпірна втулка | 64229-2912068 | 2 | 2 | 17 | |||
| 19 | Гайка М12х1,25-6Н | 374551 | 2 | 2 | 19 | |||
| 20 | Гайка М16х1,5-5Н6Н | 374727 | 1 | 1 | 20 | |||
| 21 | Болт M12x1.25-6gx136 | 372495 | 2 | 2 | 21 | |||
| 22 | Хомут | 64229-2912062 | 2 | 2 | 22 | |||
| 23 | Аркуш 7 | 64229-2912107 | 1 | 1 | 23 | |||
| 24 | Заклепка великого діаметра з напівкруглою зменшеною головкою (d=12, D=19, l=32, h=7,2, R=9,8) | 256872 | 2 | 2 | 24 |
